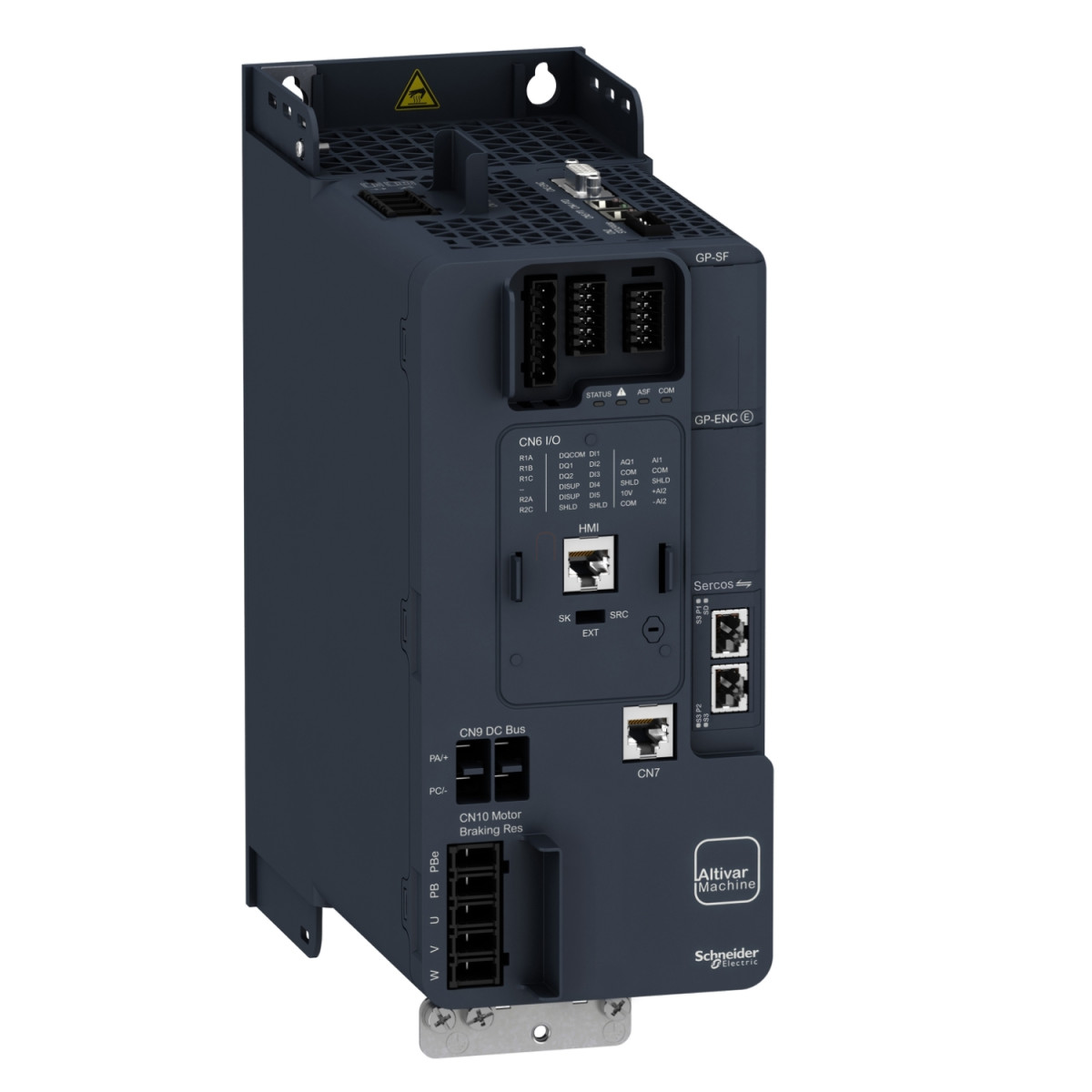

Az Altivar Machine ATV340U55N4S egy rendkívül sokoldalú, nagy teljesítményű változtatható fordulatszámú hajtás, melyet a Schneider Electric kifejezetten ipari alkalmazásokhoz fejlesztett ki. Ez a 3 fázisú, 400V-os, 5,5kW-os heavy duty frekvenciaváltó kiváló választás a precíziós motorvezérlést igénylő gépipari alkalmazásokhoz.
Az ATV340 sorozat a Schneider Electric legfejlettebb hajtáscsaládjába tartozik, amely kombinált teljesítménye és rugalmas kommunikációs lehetőségei révén tökéletes választás gyártóberendezések, ipari gépek, valamint automatizált rendszerek motorvezérléséhez. A készülék alapkiépítésben tartalmazza a Sercos hálózati protokollt, valamint a Modbus soros kommunikációt, így könnyen integrálható különböző vezérlési rendszerekbe. A beépített Class C3 EMC szűrő biztosítja az elektromágneses kompatibilitást ipari környezetben.
A hajtás kiemelkedő tulajdonsága a kettős terhelhetőség: normal duty üzemmódban 7,5 kW (10 LE) teljesítményű motorok hajtására alkalmas 16,5 A névleges kimeneti árammal, míg heavy duty üzemmódban 5,5 kW (7 LE) teljesítményű motorokhoz 12,7 A kimeneti árammal használható. Ez a rugalmasság lehetővé teszi, hogy egyetlen eszköz különböző alkalmazásokhoz legyen optimalizálva. Az IP20-as védettségi fokozattal rendelkező készülék szekrénybe szerelhető kivitelben készül.
Vezérlési funkciók tekintetében az ATV340U55N4S rendkívül gazdag lehetőségeket kínál. A készülék 5 digitális bemenettel, 2 digitális kimenettel, 2 analóg bemenettel és 1 analóg kimenettel rendelkezik, melyek mind szabadon konfigurálhatók. A PTI (Pulse Train Input) bemenet akár 30 kHz-es jelfrkvenciát is képes kezelni, ami precíz pozicionálást tesz lehetővé. A berendezés 16 előre beállított sebesség tárolására alkalmas. Az analóg bemenetek többféle módban használhatók: áram (0-20 mA), feszültség (0-10V DC), illetve az AI1 bemenet akár hőmérséklet érzékelő vagy vízszint érzékelő csatlakoztatására is alkalmas. Az AI2 differenciál bemenet -10...+10V DC tartományú jeleket fogad, ami kivételesen pontos szabályozást tesz lehetővé.
A biztonság kiemelt szerepet kap az ATV340 sorozatban. A készülék beépített Safe Torque Off (STO) funkcióval rendelkezik, amely biztosítja, hogy vészhelyzetben a motor azonnal leálljon, továbbá támogatja a Safe Stop 1 (SS1), a Safely Limited Speed (SLS) és a Safe brake management (SBC/SBT) biztonsági funkciókat is. A motor védelme érdekében termikus védelem, fáziskiesés védelem, túláram védelem és számos egyéb védelmi funkció áll rendelkezésre.
A hajtás 2-16 kHz között állítható kapcsolási frekvenciával működik, ami lehetővé teszi az optimális kompromisszumot a zajszint és a hatásfok között. A beépített fékchopper könnyű fékezési megoldást kínál, DC injektálással pedig akár gyors megállás is lehetséges. A hűtést ventilátoros kényszeráramlás biztosítja, 76 m³/h légárammal.
Az ATV340U55N4S kompakt méretekkel rendelkezik: szélessége 110 mm, magassága 270 mm, mélysége pedig 234 mm, ami megkönnyíti a szekrénybe történő beépítését. A készülék súlya mindössze 2,9 kg. A beszerelés lehet egymás melletti (A típusú szerelés) vagy önálló (B típusú szerelés), a környezeti hőmérséklet és a szükséges légáramlás függvényében.
Schneider Electric Altivar Machine ATV340U55N4S műszaki adatok
Alapjellemzők
Termékcsalád: Altivar Machine ATV340
Terméktípus: Változtatható fordulatszámú hajtás
Alkalmazási terület: Gépek
Szerelési mód: Szekrénybe szerelhető
Változat: Standard verzió
Kommunikációs protokoll: Sercos, Modbus soros
Hálózati fázisok száma: 3 fázis
Tápfeszültség frekvencia: 50...60 Hz +/- 5%
Névleges tápfeszültség: 380...480 V - 15...10%
Teljesítmény jellemzők
Névleges kimeneti áram: 12,7 A
Motor teljesítmény (kW): 7,5 kW normal duty esetén, 5,5 kW heavy duty esetén
Motor teljesítmény (LE): 10 LE normal duty esetén, 7 LE heavy duty esetén
EMC szűrő: Beépített Class C3 EMC szűrő
IP védettségi fokozat: IP20
Bemenet/kimenet jellemzők
Digitális bemenetek száma: 5
Digitális bemenet típusa: PTI biztonsági nyomaték lekapcsolás: 0...30 kHz, 24 V DC (30 V); DI1...DI5 digitális bemenet, 24 V DC (30 V), impedancia: 3,5 kOhm
Előre beállított sebességek száma: 16
Digitális kimenetek száma: 2
Digitális kimenet típusa: Programozható kimenet DQ1, DQ2 30 V DC 100 mA
Analóg bemenetek száma: 2
Analóg bemenet típusa: AI1 szoftveresen konfigurálható áram: 0...20 mA, impedancia: 250 Ohm, felbontás 12 bit; AI1 szoftveresen konfigurálható hőmérséklet érzékelő vagy vízszint érzékelő; AI1 szoftveresen konfigurálható feszültség: 0...10 V DC, impedancia: 31,5 kOhm, felbontás 12 bit; AI2 szoftveresen konfigurálható feszültség: -10...10 V DC, impedancia: 31,5 kOhm, felbontás 12 bit
Analóg kimenetek száma: 1
Analóg kimenet típusa: Szoftveresen konfigurálható feszültség AQ1: 0...10 V DC impedancia 470 Ohm, felbontás 10 bit; Szoftveresen konfigurálható áram AQ1: 0...20 mA impedancia 500 Ohm, felbontás 10 bit
Relé kimenetek
Relé kimenetek száma: 2
Relé kimenet típusa: Relé kimenet R1A, R1C elektromos élettartam 100000 ciklus; Relé kimenet R2A, R2C elektromos élettartam 100000 ciklus
Maximális kapcsolási áram: Relé kimenet R1C rezisztív terhelésnél, cos phi = 1: 3 A 250 V AC-nél; Relé kimenet R1C rezisztív terhelésnél, cos phi = 1: 3 A 30 V DC-nél; Relé kimenet R2C rezisztív terhelésnél, cos phi = 1: 5 A 250 V AC-nél; Relé kimenet R2C rezisztív terhelésnél, cos phi = 1: 5 A 30 V DC-nél
Kommunikáció
Fizikai interfész: 2-vezetékes RS 485
Csatlakozó típusa: 3 RJ45
Átviteli sebesség: 4.8, 9.6, 19.2, 38.4 kbit/s
Átviteli keret: RTU
Címek száma: 1...247
Motor vezérlési módok
Aszinkron motor vezérlési profil: Változtatható nyomaték standard, Optimalizált nyomaték mód, Állandó nyomaték standard
Szinkron motor vezérlési profil: Állandó mágneses motor, Reluktancia motor
Maximális kimeneti frekvencia: 0,599 kHz
Gyorsítási és lassítási rámpák: Lineáris, külön beállítható 0,01...9999 s között; S, U vagy egyedi
Fizikai jellemzők
Szélesség: 110,0 mm
Magasság: 270,0 mm
Mélység: 234,0 mm
Nettó súly: 2,9 kg
Környezeti feltételek
Üzemi tengerszint feletti magasság: <= 3000 m, 1000 m felett áramcsökkentéssel
Üzemi pozíció: Függőleges +/- 10 fok
Környezeti levegő hőmérséklet működés közben: -15...50 °C áramcsökkentés nélkül (függőleges helyzetben), 50...60 °C áramcsökkentési tényezővel (függőleges helyzetben)
Hűtés típusa: Kényszerített légáramlás
Zajszint: 46,6 dB
