A Schneider Electric BMP1401C3NA2A egy nagy teljesítményű szinkronmotor, amely elsősorban ipari automatizálási rendszerekhez lett kifejlesztve. Ez a kompakt kivitelű motor ideális választás olyan alkalmazásokhoz, ahol pontos fordulatszám-szabályozásra és kiváló nyomatékkarakterisztikára van szükség, miközben az energiahatékonyság is fontos szempont.
A BMP1401C3NA2A szinkronmotor 1100 W névleges kimeneti teljesítménnyel és 7 Nm névleges nyomatékkal rendelkezik, ami lehetővé teszi különböző ipari berendezések meghajtását. A motor névleges fordulatszáma 1500 rpm, míg maximális mechanikai fordulatszáma elérheti a 3600 rpm-et is. A motor működési frekvenciatartománya rendkívül széles, minimálisan 13 Hz-től akár 150 Hz-ig terjed, ami nagyfokú rugalmasságot biztosít a különböző alkalmazási területeken. A BMP1401C3NA2A 480 VAC háromfázisú tápfeszültséggel működik, és tökéletesen kompatibilis az Altivar 32 és Altivar Machine ATV320 frekvenciaváltó családok 1,1 kW és 1,5 kW teljesítményű változataival. A motort kifejezetten úgy tervezték, hogy optimális teljesítményt nyújtson ezekkel a meghajtókkal együtt használva.
A BMP1401C3NA2A motor IP65 védettségi osztállyal rendelkezik, ami hatékony védelmet biztosít por és vízsugarak ellen, így ideális választás olyan környezetben, ahol ezek a tényezők jelen vannak. Opcionális IP67 kittel a védettség tovább növelhető. A motor 24 mm átmérőjű, 50 mm hosszú tengellyel rendelkezik, amely reteszes kialakítású a DIN 6885 A szabványnak megfelelően. A retesz szélessége 8 mm, ami megbízható erőátvitelt tesz lehetővé. A szerelést nemzetközi szabvány szerinti peremes kialakítás könnyíti meg, a motor karimájának mérete 140 mm, a központosító gallér átmérője 130 mm, mélysége 3,5 mm. A motor 4 db 11 mm átmérőjű furattal rögzíthető, amelyek 165 mm átmérőjű körön helyezkednek el. Az elektromos csatlakozást elforgatható derékszögű csatlakozó biztosítja, ami megkönnyíti a kábelezést különböző beépítési helyzetekben. A motor természetes konvekcióval hűti magát, így nincs szükség külön hűtőventilátorra.
A BMP szinkronmotor technikai paraméterei között megtalálható még a 3,06 N.m/A nyomatékállandó 40 °C-on, az 5 pólus, valamint a 16,46 kg.cm² forgórész tehetetlenségi nyomaték. A sztátor ellenállása 2,56 Ohm 40 °C-on, míg az induktivitás értékei q-tengely menti tekercsre 23,33 mH, a d-tengely menti tekercsre pedig 19,4 mH, szintén 40 °C-on mérve. A motor maximális radiális terhelhetősége fordulatszámfüggő: 1000 rpm-nél 1930 N, 2000 rpm-nél 1530 N, 3000 rpm-nél 1340 N. A maximális axiális erő a radiális erő 0,2-szerese lehet. A motor teljes hossza 152 mm, súlya 8 kg, ami kompakt méretet jelent a teljesítményéhez képest. A BMP1401C3NA2A különösen ajánlott olyan alkalmazásokhoz, ahol pontos pozicionálásra, dinamikus nyomatékszabályozásra és megbízható működésre van szükség, például szerszámgépekben, csomagológépekben, anyagmozgató rendszerekben vagy egyéb ipari automatizálási folyamatokban.

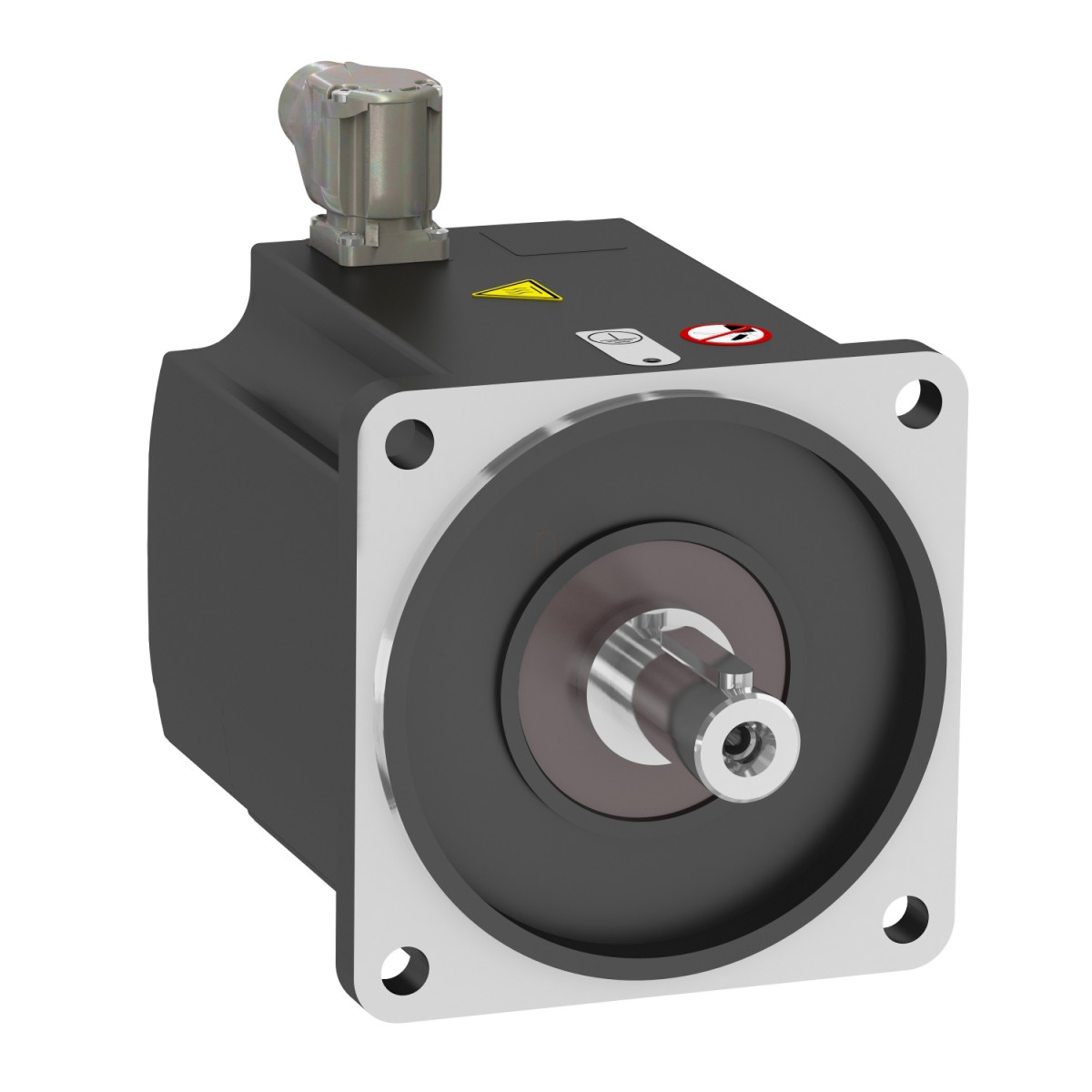

Schneider Electric Altivar Machine 320 - BMP1401C3NA2A - BMP szinkronmotor, 1,1 kW, 3f, 480 VAC, IP65, frekvenciaváltóhoz műszaki adatok
Általános specifikációk
Termék vagy komponens típusa: Szinkronmotor
Eszköz rövidnév: BMP
Maximális mechanikai fordulatszám: 3600 rpm
Névleges kimeneti teljesítmény: 1100 W ATV32 meghajtóval 1,1 kW 400 V háromfázisú esetén
1100 W ATV32 meghajtóval 1,5 kW 400 V háromfázisú esetén
1100 W ATV320 meghajtóval 1,1 kW 400 V háromfázisú esetén
1100 W ATV320 meghajtóval 1,5 kW 400 V háromfázisú esetén
Teljesítmény jellemzők
Névleges nyomaték: 7 N.m
Névleges fordulatszám: 1500 rpm
Termék kompatibilitás: Frekvenciaváltó ATV32 1,1 kW 400 V háromfázisú
Frekvenciaváltó ATV32 1,5 kW 400 V háromfázisú
Frekvenciaváltó ATV320 1,1 kW 380...500 V háromfázisú
Frekvenciaváltó ATV320 1,5 kW 380...500 V háromfázisú
Mechanikai kialakítás
Tengelyvég: Reteszes
IP védettségi fokozat: IP65 alapkivitelben
IP67 IP67 készlettel
Tartófék: Nélkül
Rögzítési mód: Nemzetközi szabvány szerinti karima
Elektromos csatlakozás: Elforgatható derékszögű csatlakozó
Elektromos adatok
Névleges tápfeszültség: 480 V
Hálózati fázisok száma: Háromfázisú
Maximális áram Irms: 4,5 A ATV32 meghajtóval 1,1 kW 400 V háromfázisú esetén
6,2 A ATV32 meghajtóval 1,5 kW 400 V háromfázisú esetén
4,5 A ATV320 meghajtóval 1,1 kW 400 V háromfázisú esetén
6,2 A ATV320 meghajtóval 1,5 kW 400 V háromfázisú esetén
Névleges üzemi frekvencia: 125 Hz
Minimális üzemi frekvencia: 13 Hz
Maximális üzemi frekvencia: 150 Hz
Fizikai jellemzők
Tengely átmérő: 24 mm
Tengely hossza: 50 mm
Retesz szélesség: 8 mm
Motor karima méret: 140 mm
Nyomaték állandó: 3,06 N.m/A 40 °C-on
Motor pólusok száma: 5
Motor tekercsek száma: 1
Forgórész tehetetlenség: 16,46 kg.cm²
Állórész ellenállás: 2,56 Ohm 40 °C-on
Állórész induktivitás: 23,33 mH a q-tengely menti tekercsre 40 °C-on
19,4 mH a d-tengely menti tekercsre 40 °C-on
Maximális radiális erő Fr: 1930 N 1000 rpm-nél
1530 N 2000 rpm-nél
1340 N 3000 rpm-nél
Maximális axiális erő Fa: 0,2 x Fr
Hűtés típusa: Természetes konvekció
Hossz: 152 mm
Központosító gallér átmérő: 130 mm
Központosító gallér mélység: 3,5 mm
Rögzítő furatok száma: 4
Rögzítő furatok átmérője: 11 mm
Rögzítő furatok köre: 165 mm
Nettó tömeg: 8 kg
