A Schneider Electric Altivar Machine ATV320 sorozatú frekvenciaváltói kiemelkedő teljesítményt és sokoldalú alkalmazhatóságot biztosítanak az ipari motorvezérlésekben. Az ATV320U40S6C típusú kompakt kivitelű frekvenciaváltó kifejezetten komplex gépek vezérléséhez lett tervezve, ahol a magas megbízhatóság és a fejlett funkciók elengedhetetlenek.
Ez a 4 kW teljesítményű eszköz háromfázisú, 525-600 V-os tápfeszültséggel működik, és kiváló választás nehéz üzemi körülmények között (heavy duty) üzemelő rendszerek számára. A 6,1 A névleges kimeneti áramerősség megfelelő tartalékot biztosít akár az indítási túlárammal szemben is. A frekvenciaváltó falra szerelhető, IP20 védettségi fokozatú, és alapkivitelben Modbus soros és CANopen kommunikációs protokollt támogat. Igény esetén különböző kommunikációs modulokkal bővíthető, mint EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP vagy DeviceNet, így könnyen integrálható bármilyen ipari környezetbe.
Az ATV320U40S6C számos fejlett motorszabályozási funkcióval rendelkezik. Támogatja az aszinkron motorok különböző vezérlési módjait, beleértve a feszültség/frekvencia arányt (5 vagy 2 pontos), a szenzor nélküli fluxusvektoros szabályozást, valamint az energiatakarékos üzemmódokat. Szinkronmotorokhoz szintén biztosított a szenzor nélküli vektoros vezérlés. A maximális kimeneti frekvencia 0,599 kHz, a kapcsolási frekvencia pedig 2-16 kHz között állítható. A készülék négy kvadránsos üzemmódra képes, és beépített fékchopper-rel rendelkezik a hatékony fékezéshez. A szabályozási hurokhoz állítható PID szabályozót kínál, míg a sebesség pontossága a névleges csúszás ±10%-a a névleges nyomaték 0,2-szeres és 1-szeres értéke között. A készülék különböző gyorsítási/lassítási rámpákat támogat (lineáris, U, S, egyedi), valamint adaptív és automatikus rámpamegállítást DC injektálással.
A biztonságot szem előtt tartva az ATV320U40S6C rendelkezik STO (Safe Torque Off) és SS1 (Safe Stop 1) biztonsági funkciókkal, valamint SLS (Safely Limited Speed) funkcióval. A teljes védelem érdekében számos védelmi mechanizmust implementáltak, beleértve a bemeneti fázisszakadás, kimeneti fázis és föld közötti túláram, motor túlmelegedés, hajtás túlmelegedés, valamint motorfázisok közötti rövidzárlat elleni védelmet. Az eszköz működési hőmérséklet-tartománya -10°C és 50°C között van derating nélkül, 50°C és 60°C között pedig derating faktorral. A transiens túlnyomaték a névleges motornyomaték 170-200%-a, ami kiváló dinamikus teljesítményt biztosít. Az ATV320U40S6C rendelkezik CE, ATEX, UL, CSA, EAC, RCM jelölésekkel, és megfelel az IEC 61800-5-1 szabványnak.

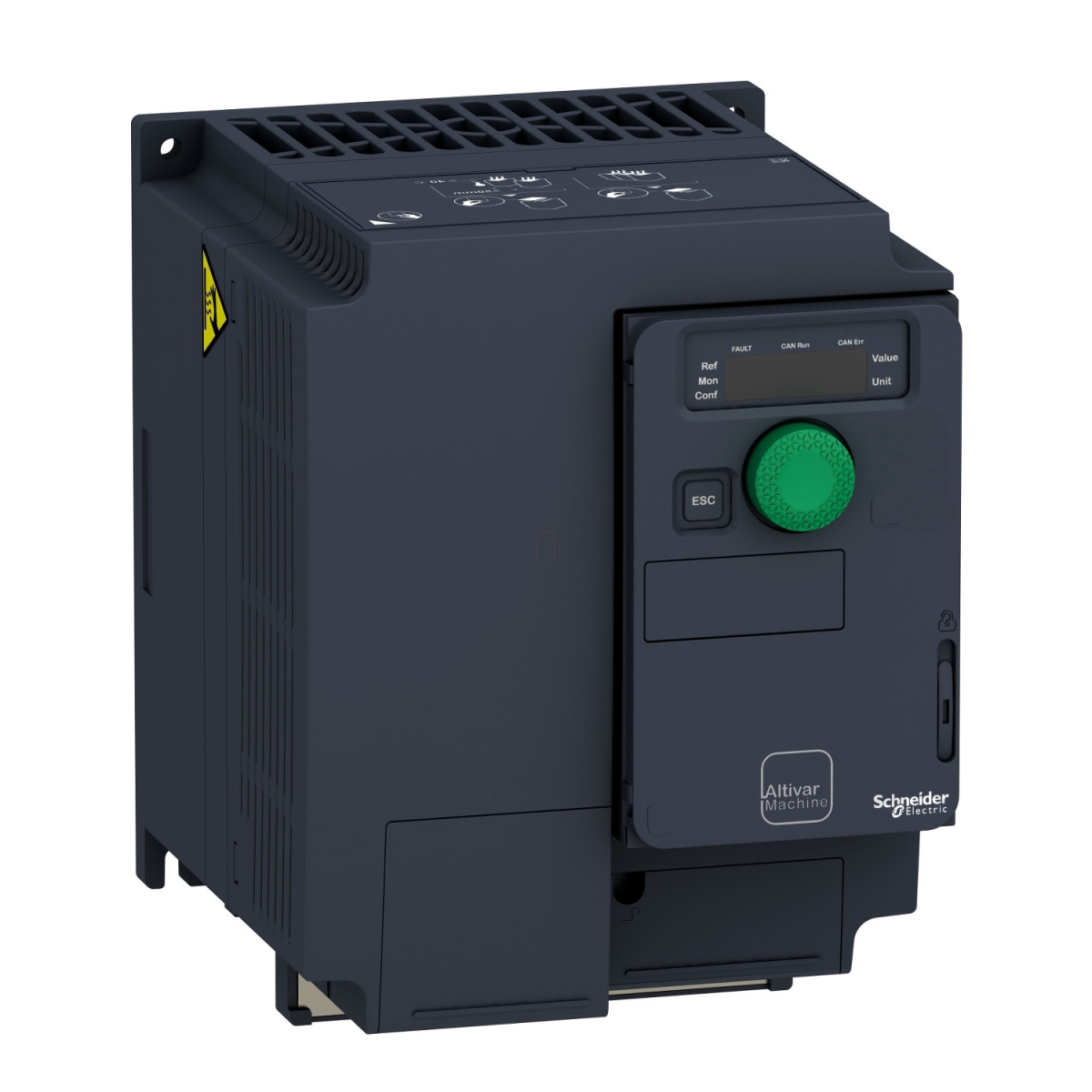

Schneider Electric Altivar Machine 320 - ATV320U40S6C - frekvenciaváltó műszaki adatok
Általános jellemzők
Termékcsalád: Altivar Machine ATV320
Termék típusa: Frekvenciaváltó
Specifikus alkalmazás: Komplex gépek
Kivitel: Standard verzió
Formátum: Kompakt
Szerelési mód: Falra szerelhető
Kommunikáció
Kommunikációs port protokoll: Modbus soros, CANopen
Opcionális kártyák: Kommunikációs modul CANopen, EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP, DeviceNet
Elektromos jellemzők
Névleges tápfeszültség: 525...600 V -15...10%
Névleges kimeneti áram: 6,1 A
Motor teljesítmény: 4,0 kW (heavy duty)
Motor teljesítmény (LE): 5 LE
EMC szűrő: Nélkül
IP védettség: IP20
Ki- és bemenetek
Digitális bemenetek száma: 7
Digitális bemenet típusok:
- STO biztonságos nyomatékkikapcsolás, 24 V DC, impedancia: 1,5 kOhm
- DI1...DI6 logikai bemenetek, 24 V DC (30 V)
- DI5 programozható impulzusbemenetként: 0…30 kHz, 24 V DC (30 V)
Digitális bemenet logika: Pozitív logika (source), Negatív logika (sink)
Digitális kimenetek száma: 3
Digitális kimenet típusok:
- Open collector DQ+ 0…1 kHz 30 V DC 100 mA
- Open collector DQ- 0…1 kHz 30 V DC 100 mA
Analóg bemenetek száma: 3
Analóg bemenet típusok:
- AI1 feszültség: 0...10 V DC, impedancia: 30 kOhm, felbontás 10 bit
- AI2 bipoláris differenciális feszültség: +/- 10 V DC, impedancia: 30 kOhm, felbontás 10 bit
- AI3 áram: 0...20 mA (vagy 4-20 mA, x-20 mA, 20-x mA vagy más konfigurálható minták), impedancia: 250 Ohm, felbontás 10 bit
Analóg kimenetek száma: 1
Analóg kimenet típus:
- Szoftveresen konfigurálható áram AQ1: 0...20 mA impedancia 800 Ohm, felbontás 10 bit
- Szoftveresen konfigurálható feszültség AQ1: 0...10 V DC impedancia 470 Ohm, felbontás 10 bit
Relé kimenetek
Relé kimenet típusok:
- Konfigurálható relé logika R1A 1 NO, elektromos élettartam 100000 ciklus
- Konfigurálható relé logika R1B 1 NC, elektromos élettartam 100000 ciklus
- Konfigurálható relé logika R1C
- Konfigurálható relé logika R2A 1 NO, elektromos élettartam 100000 ciklus
- Konfigurálható relé logika R2C
Teljesítmény jellemzők
Aszinkron motorvezérlési profilok:
- Feszültség/frekvencia arány, 5 pont
- Szenzor nélküli fluxusvektoros vezérlés, standard
- Feszültség/frekvencia arány - Energiatakarékos, kvadratikus U/f
- Szenzor nélküli fluxusvektoros vezérlés - Energiatakarékos
- Feszültség/frekvencia arány, 2 pont
Szinkronmotor vezérlési profil: Szenzor nélküli vektoros vezérlés
Maximális kimeneti frekvencia: 0,599 kHz
Kapcsolási frekvencia: 2...16 kHz állítható, 4...16 kHz derating faktorral
Névleges kapcsolási frekvencia: 4 kHz
Mechanikai és környezeti jellemzők
Méretek (Sz x Ma x Mé): 140 x 184 x 158 mm
Tömeg: 2,5 kg
Üzemi hőmérséklet: -10…50 °C derating nélkül, 50…60 °C derating faktorral
Működési pozíció: Függőleges +/- 10 fok
Tanúsítványok: CE, ATEX, NOM, GOST, EAC, RCM, KC
Jelölések: CE, ATEX, UL, CSA, EAC, RCM
Szabványok: IEC 61800-5-1
Biztonsági funkciók
Biztonságos nyomatékkikapcsolás (STO): Van
Biztonságos leállítás 1 (SS1): Van
Biztonságosan korlátozott sebesség (SLS): Van
