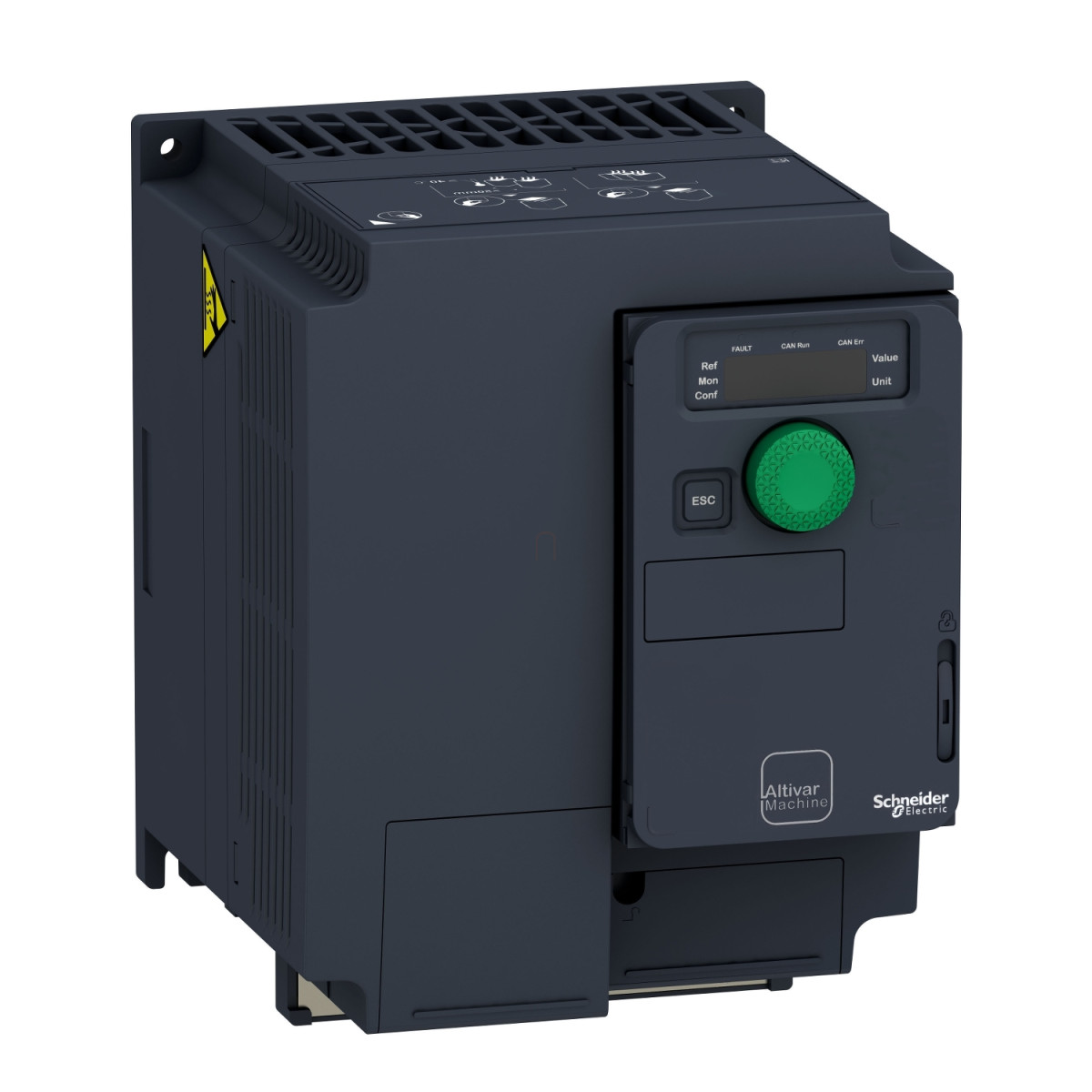

Az Altivar Machine ATV320U40N4C egy Schneider Electric által gyártott professzionális frekvenciaváltó, amely kifejezetten komplex ipari gépek motorjainak vezérlésére fejlesztettek. Ez a kompakt kivitelű, IP20 védettségi fokozatú eszköz 4,0 kW teljesítményű háromfázisú aszinkron motorok precíz szabályozására képes, miközben rugalmasan alkalmazható különféle ipari környezetekben.
A frekvenciaváltó 380-500 V, háromfázisú tápfeszültséggel működik, és 9,5 A névleges kimeneti áramot biztosít nehéz üzemi körülmények között is. A berendezés falra szerelhető, kompakt kialakítású, így helytakarékos megoldást jelent az ipari környezetben. A készülék méretei: 140 mm szélesség, 184 mm magasság és 158 mm mélység, össztömege mindössze 2,2 kg.
A Schneider Electric Altivar Machine ATV320U40N4C számos kommunikációs lehetőséggel rendelkezik, alapkivitelben Modbus soros és CANopen protokollokat támogat. Opcionálisan bővíthető különböző kommunikációs modulokkal, mint például EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP vagy DeviceNet. A készülék 7 digitális bemenettel rendelkezik, köztük STO (Safe Torque Off) biztonsági funkcióval, amely garantálja a motor biztonságos leállítását vészhelyzetben. A digitális bemenetek pozitív (source) vagy negatív (sink) logikával is működtethetők. Emellett 3 digitális kimenet, 3 analóg bemenet és 1 analóg kimenet is rendelkezésre áll a különböző vezérlési és visszajelzési feladatokhoz.
Ez a frekvenciaváltó kivételes motorvezérlési képességekkel rendelkezik: támogatja a négykvadránsos üzemet, különböző motor szabályozási profilokat kínál, beleértve a feszültség/frekvencia arányt (5 vagy 2 pontos), fluxusvektoros vezérlést szenzor nélkül, valamint energiatakarékos üzemmódokat mind aszinkron, mind szinkronmotorokhoz. A maximális kimeneti frekvencia 599 Hz, a kapcsolási frekvencia pedig 2-16 kHz között állítható. A beépített fékellenállás-vezérlő fokozza a motor dinamikus fékezési képességeit, míg a különböző gyorsulási és lassulási rámpa-beállítások (lineáris, U, S, vagy egyedi) tovább növelik a működés rugalmasságát. A készülék automatikusan kompenzálja a motor csúszását a terheléstől függetlenül, és fejlett védelmi funkciókkal rendelkezik, például fázisszakadás, túláram, túlmelegedés és rövidzárlat ellen.
Schneider Electric Altivar Machine 320 - ATV320U40N4C - frekvenciaváltó, 4kW, 3f, 400VAC, Modbus/CANopen, IP20, kompakt kivitel műszaki adatok
Főbb jellemzők
Termékcsalád: Altivar Machine ATV320
Termék típusa: Frekvenciaváltó
Speciális alkalmazás: Komplex gépek
Kivitel: Standard verzió
Formátum: Kompakt
Szerelési mód: Fali szerelés
Kommunikációs protokoll: Modbus soros, CANopen
Opcionális kártyák: Kommunikációs modul (CANopen, EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP, DeviceNet)
Elektromos paraméterek
Névleges tápfeszültség: 380...500 V (-15...+10%)
Névleges kimeneti áram: 9,5 A
Motor teljesítmény: 4,0 kW (nagy terheléshez)
Motor teljesítmény: 5 LE
EMC szűrő: C2 osztályú EMC szűrő integrálva
IP védettségi fokozat: IP20
Hálózati áram: 13,7 A 380 V-nál (nagy terhelés)
Hálózati áram: 10,6 A 500 V-nál (nagy terhelés)
Maximális bemeneti áram: 13,7 A
Maximális kimeneti feszültség: 500 V
Látszólagos teljesítmény: 9,2 kVA 500 V-nál (nagy terhelés)
Hálózati frekvencia: 50...60 Hz
Relatív szimmetrikus hálózati frekvencia tűrés: 5%
Várható hálózati Isc: 5 kA
Be- és kimeneti jellemzők
Digitális bemenetek száma: 7
Digitális bemenet típusa: STO biztonságos nyomatéklekapcsolás (24 V DC, impedancia: 1,5 kOhm), DI1...DI6 logikai bemenetek (24 V DC, 30 V), DI5 programozható impulzus bemenetként (0...30 kHz)
Digitális bemenet logika: Pozitív logika (forrás), Negatív logika (nyelő)
Digitális kimenetek száma: 3
Digitális kimenet típusa: Open collector DQ+ és DQ- (0...1 kHz, 30 V DC, 100 mA)
Analóg bemenetek száma: 3
Analóg bemenet típusa: AI1 (0...10 V DC, 30 kOhm, 10 bit), AI2 bipoláris differenciál (±10 V DC, 30 kOhm, 10 bit), AI3 áram (0...20 mA, konfigurálható, 250 Ohm, 10 bit)
Analóg kimenetek száma: 1
Analóg kimenet típusa: Szoftveresen konfigurálható áram (0...20 mA, 800 Ohm) vagy feszültség (0...10 V DC, 470 Ohm)
Teljesítmény jellemzők
Motor vezérlési profilok: Feszültség/frekvencia arány (5 vagy 2 pontos), Fluxus vektor vezérlés szenzor nélkül, Energiatakarékos üzemmódok
Szinkronmotor vezérlési profil: Vektor vezérlés szenzor nélkül
Maximális kimeneti frekvencia: 599 Hz
Gyorsítási és lassítási rámpák: Lineáris, U, S, CUS, Rámpa váltás, Gyorsítási/lassítási rámpa adaptáció, Automatikus leállítás DC injektálással
Motor csúszáskompenzáció: Automatikus a terheléstől függetlenül, 0...300% között állítható
Kapcsolási frekvencia: 2...16 kHz, állítható (4...16 kHz leminősítési tényezővel)
Névleges kapcsolási frekvencia: 4 kHz
Leállítás módja: DC injektálással
Beépített fékellenállás-vezérlés: Igen
Védelmi funkciók
Biztonsági funkciók: Biztonságos nyomaték kikapcsolás (STO), Biztonságos leállítás 1 (SS1), Biztonsági sebesség korlátozás (SLS)
Védelmi típusok: Bemeneti fázisszakadás, Túláram a kimeneti fázisok és föld között, Túlmelegedés, Rövidzárlat a motor fázisok között, Hővédelem
Mechanikai jellemzők
Szélesség: 140 mm
Magasság: 184 mm
Mélység: 158 mm
Nettó tömeg: 2,2 kg
Átmeneti túlnyomaték: 170...200% a motor névleges nyomatékához képest
Környezeti feltételek
Üzemi hőmérséklet: -10...50 °C leminősítés nélkül, 50...60 °C leminősítési tényezővel
Tárolási hőmérséklet: -25...70 °C
Üzemelési pozíció: Függőleges ±10 fok
Hűtőlevegő mennyisége: 37,7 m³/h
