Az Altivar Machine ATV320 sorozat egy kiváló választás a komplex ipari gépek motorjainak vezérlésére. A Schneider Electric ATV320U40N4B típusú frekvenciaváltója egy 4kW teljesítményű, könyv formátumú eszköz, amely különösen alkalmas szekrénybe szerelésre. Ez a verzió a standard változat, amely tökéletesen megfelel az összetett ipari alkalmazások igényeinek.
A frekvenciaváltó 380-500V közötti háromfázisú tápfeszültséggel működik, amely 15% alatti és 10% feletti feszültségingadozást is képes kezelni. A névleges kimeneti áram 9,5A, amely nagy megbízhatóságot biztosít nehéz terhelési körülmények között is. A 4 kW (5 LE) motorteljesítmény ideális különböző ipari automatizálási feladatokhoz, ahol precíz sebesség- és nyomatékszabályozásra van szükség.
Az ATV320U40N4B beépített kommunikációs lehetőségekkel rendelkezik, alapértelmezetten támogatja a Modbus soros és CANopen protokollokat. Opcionálisan bővíthető további kommunikációs modulokkal, mint például EtherCAT, PROFINET, Ethernet Powerlink, EtherNet/IP, DeviceNet vagy Profibus DP V1 modulokkal. Ez a rugalmas kommunikációs képesség lehetővé teszi a frekvenciaváltó integrálását gyakorlatilag bármilyen modern ipari automatizálási rendszerbe.
A készülék számos be- és kimeneti opcióval rendelkezik: 7 digitális bemenet (köztük STO biztonságos nyomatékkikapcsolás funkció), 3 digitális kimenet, 3 analóg bemenet és 1 analóg kimenet. A bemeneteknek és kimeneteknek ez a kombinációja rendkívül sokoldalú vezérlési lehetőségeket biztosít különböző ipari alkalmazásokban. A relékimenetek konfigurálhatók és képesek akár 3A-es terhelést is kapcsolni 250V AC feszültségen.
A beépített biztonsági funkciók, mint a STO (Safe Torque Off) és az SLS (Safely Limited Speed) megfelelnek a modern gépbiztonsági követelményeknek. A váltó fejlett motorvezérlési algoritmusokat kínál, beleértve a fluxusvektor-szabályozást érzékelő nélkül, valamint különböző feszültség/frekvencia arány profilokat. A készülék képes 4 kvadránsos működésre, ami lehetővé teszi a motor hajtását és fékezését mindkét forgásirányban. A fékezési folyamatokat egy beépített fékchopper segíti, amely lehetővé teszi a motor gyors és pontos megállítását.
A maximális kimeneti frekvencia 0,599 kHz, míg a kapcsolási frekvencia 2-16 kHz között állítható, a névleges kapcsolási frekvencia 4 kHz. A készülék IP20 védettségi szinttel rendelkezik, ami megfelelő védelmet biztosít szekrénybe szerelt alkalmazásokban. Fizikai méretei kompaktak: 60 mm szélesség, 325 mm magasság és 245 mm mélység, a tömege mindössze 3 kg. A beépített C2 osztályú EMC szűrő biztosítja az elektromágneses kompatibilitást ipari környezetben.

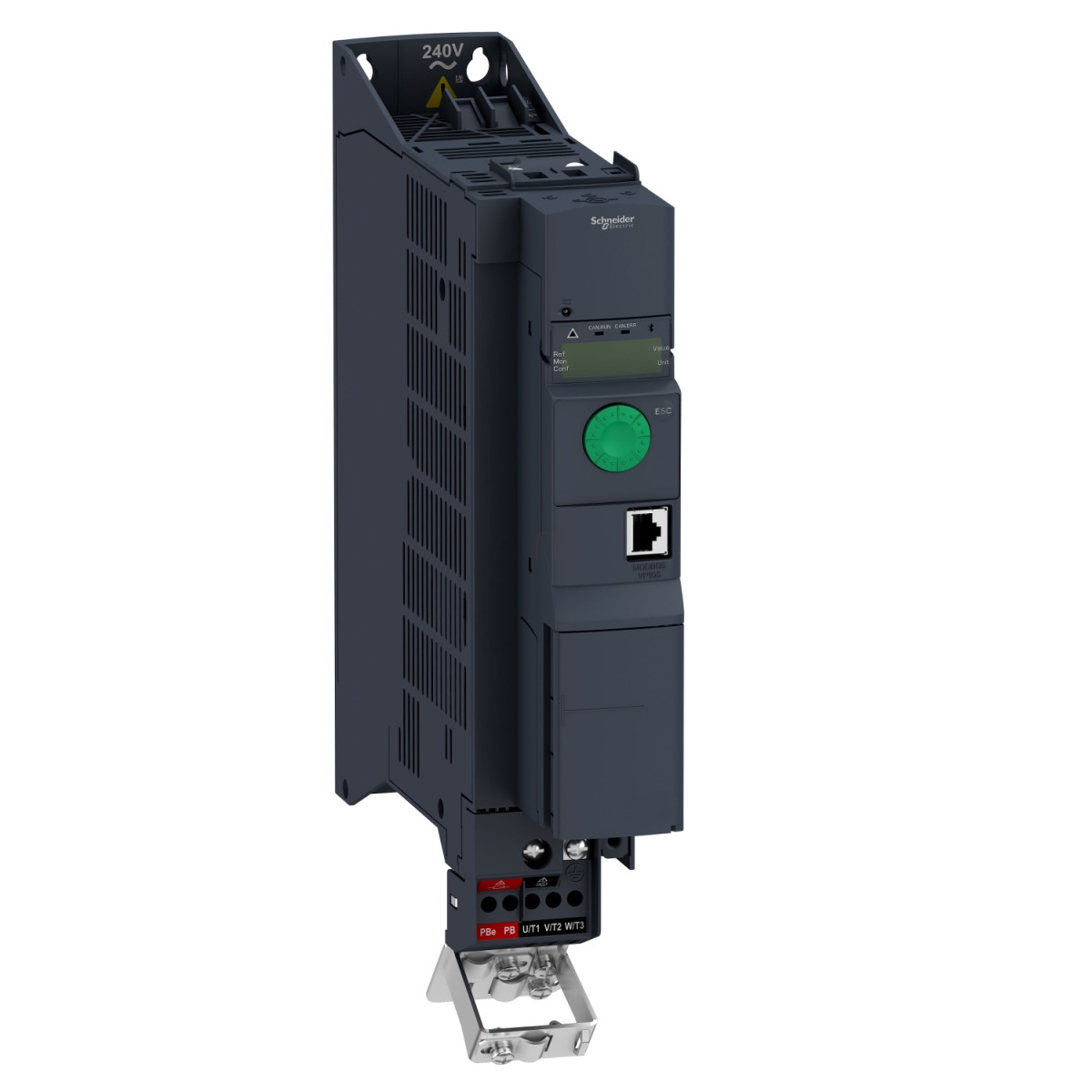

Schneider Electric Altivar Machine 320 - ATV320U40N4B - frekvenciaváltó, 4kW, 3f, 400VAC, Modbus/CANopen, IP20, könyv kivitel műszaki adatok
Általános jellemzők
Termékcsalád: Altivar Machine ATV320
Termék típusa: Frekvenciaváltó
Alkalmazási terület: Komplex gépek
Változat: Standard verzió
Kivitel: Könyv formátum
Szerelési mód: Szekrénybe szerelhető
Kommunikációs lehetőségek
Alapkommunikáció: Modbus soros, CANopen
Opcionális kommunikáció: CANopen modul, EtherCAT modul, Profibus DP V1 modul, PROFINET modul, Ethernet Powerlink modul, EtherNet/IP modul, DeviceNet modul
Villamos jellemzők
Névleges tápfeszültség: 380...500 V - 15...10 %
Névleges kimeneti áram: 9,5 A
Motor teljesítmény: 4,0 kW nagy terhelésre
Motor teljesítmény (LE): 5 LE
EMC szűrő: C2 osztályú EMC szűrő integrálva
IP védettség: IP20
Be- és kimenetek
Digitális bemenetek száma: 7
Digitális bemenet típusok: STO biztonságos nyomatékkikapcsolás (24 V DC, impedancia: 1,5 kOhm), DI1...DI6 logikai bemenetek (24 V DC), DI5 programozható impulzusbemenetként (0...30 kHz)
Digitális bemenet logika: Pozitív logika (source), Negatív logika (sink)
Digitális kimenetek száma: 3
Digitális kimenet típusok: Nyitott kollektor DQ+ 0...1 kHz 30 V DC 100 mA, Nyitott kollektor DQ- 0...1 kHz 30 V DC 100 mA
Analóg bemenetek száma: 3
Analóg bemenet típusok: AI1 feszültség (0...10 V DC), AI2 bipoláris differenciál feszültség (+/- 10 V DC), AI3 áram (0...20 mA)
Analóg kimenetek száma: 1
Motorvezérlési jellemzők
Aszinkron motor vezérlési profilok: Feszültség/frekvencia arány (5 pontos), Fluxusvektor-szabályozás érzékelő nélkül, Energiatakarékos feszültség/frekvencia arány
Szinkron motor vezérlési profil: Érzékelő nélküli vektorszabályozás
Maximum kimeneti frekvencia: 0,599 kHz
Gyorsítási és lassítási rámpák: Lineáris, U, S, CUS, rámpák közötti váltás
Motor-csúszáskompenzáció: Automatikus terhelésfüggő, 0...300% között állítható
Kapcsolási frekvencia: 2...16 kHz állítható (4...16 kHz terheléscsökkentő tényezővel)
Névleges kapcsolási frekvencia: 4 kHz
Biztonsági funkciók
SLS (Safely Limited Speed): Igen
STO (Safe Torque Off): Igen
SS1 (Safe Stop 1): Igen
Védelmi funkciók
Védelmi típusok: Bemeneti fázisvédelem, Túláramvédelem a kimeneti fázisok és a föld között, Túlmelegedés elleni védelem, Rövidzárlat elleni védelem a motorfázisok között, Termikus védelem
Mechanikai jellemzők
Szélesség: 60 mm
Magasság: 325,0 mm
Mélység: 245,0 mm
Nettó tömeg: 3,0 kg
Környezeti paraméterek
Működési pozíció: Függőleges +/- 10 fok
Környezeti hőmérséklet üzemeltetéshez: -10...50 °C terheléscsökkentés nélkül, 50...60 °C terheléscsökkentő tényezővel
Hűtőlevegő térfogata: 11,3 m³/h
Túlfeszültség kategória: III
Szennyezettségi fokozat: 2
