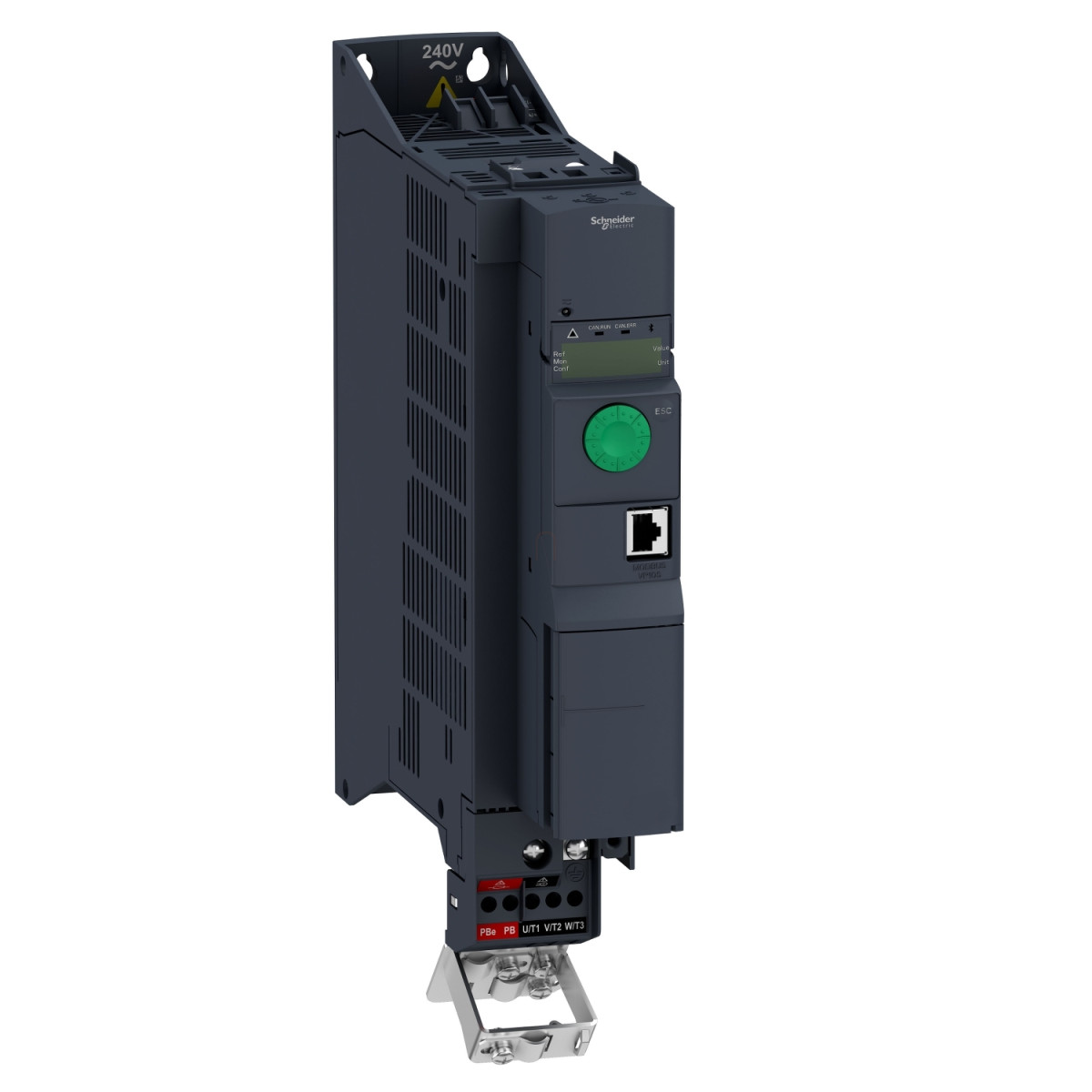

Az Altivar Machine ATV320 frekvenciaváltó sorozat ATV320U30N4B modellje egy kompakt, nagy teljesítményű megoldás a komplex gépek motorjainak precíz szabályozására. Ez a könyv formátumú, szekrénybe szerelhető eszköz ideális választás olyan ipari alkalmazásokban, ahol a pontos motorvezérlés és a rugalmas kommunikációs lehetőségek elengedhetetlenek.
Az ATV320U30N4B 3,0 kW-os teljesítménnyel rendelkezik, és kifejezetten nagyterhelésű alkalmazásokhoz tervezték. A frekvenciaváltó 380-500 V közötti háromfázisú tápfeszültséggel működik, névleges kimeneti árama 7,1 A. Az eszköz IP20 védettséggel rendelkezik, amely megfelelő védelmet biztosít a tipikus ipari környezetben történő használat során. A beépített C2 osztályú EMC szűrő garantálja az elektromágneses kompatibilitást, minimalizálva a környező elektronikus berendezésekre gyakorolt zavaró hatásokat.
Az ATV320U30N4B kommunikációs lehetőségei különösen sokoldalúak. Alapkivitelben Modbus soros és CANopen protokollokkal rendelkezik, de opcionálisan bővíthető különféle kommunikációs modulokkal, mint például EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP, vagy DeviceNet. Ez a rugalmasság lehetővé teszi a frekvenciaváltó könnyű integrációját gyakorlatilag bármilyen ipari automatizálási rendszerbe.
A frekvenciaváltó gazdag I/O készlettel rendelkezik: 7 digitális bemenet (köztük egy STO - biztonságos nyomaték kikapcsolás funkciójú, és egy impulzus bemenetként is konfigurálható), 3 digitális kimenet, 3 analóg bemenet (feszültség és áram típusú) és 1 konfigurálható analóg kimenet. Továbbá rendelkezik konfigurálható relé kimenetekkel is. Ez az I/O készlet lehetővé teszi a motor és a kapcsolódó rendszerek részletes vezérlését és a különböző paraméterek pontos monitorozását. A digitális bemenetek pozitív vagy negatív logikával egyaránt konfigurálhatók, növelve a rendszer rugalmasságát.
Az ATV320U30N4B számos motorvezérlési profilt támogat, beleértve a feszültség/frekvencia arányt (több különböző beállítási lehetőséggel), a szenzor nélküli fluxusvektoros vezérlést, valamint az energiatakarékos üzemmódokat. A maximális kimeneti frekvencia 0,599 kHz, a kapcsolási frekvencia pedig 2-16 kHz között állítható. A frekvenciaváltó 4 kvadránsos működésre képes, és többféle gyorsítási/lassítási rámpát kínál, beleértve a lineáris, U, S, és egyedi rámpákat. A leállításkor egyenáramú fékező funkcióval rendelkezik, és beépített fékchopper is található benne. A motorcsúszás-kompenzáció automatikusan működik, és a terheléstől függetlenül akár 300%-ig is állítható. A tranziens túlnyomaték a névleges motornyomaték 170-200%-a lehet.
Az ATV320U30N4B számos biztonsági funkcióval is rendelkezik, mint például a biztonságosan korlátozott sebesség (SLS), a biztonságos leállás 1 (SS1), és a biztonságos nyomaték kikapcsolás (STO). A beépített védelmi funkciók között szerepel a bemeneti fázisvédelem, a kimeneti fázisok és a föld közötti túláram elleni védelem, a túlmelegedés elleni védelem, a motorfázisok közötti rövidzárlat elleni védelem, és a termikus védelem. A készülék 60 mm széles, 325 mm magas és 245 mm mély, nettó súlya 3,0 kg. Függőlegesen, ±10 fokos eltéréssel szerelhető.
Schneider Electric Altivar Machine 320 - ATV320U30N4B - frekvenciaváltó, 3kW, 3f, 400VAC, Modbus/CANopen, IP20, könyv kivitel műszaki adatok
Általános jellemzők
Termékcsalád: Altivar Machine ATV320
Termék típusa: Frekvenciaváltó
Alkalmazás: Komplex gépek
Változat: Standard verzió
Formátum: Könyv
Szerelési mód: Szekrénybe szerelhető
Kommunikáció
Kommunikációs protokollok: Modbus soros, CANopen
Opcionális kommunikációs modulok: CANopen, EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP, DeviceNet
Villamos jellemzők
Tápfeszültség: 380...500 V - 15...10 %
Névleges kimeneti áram: 7,1 A
Motorteljesítmény: 3,0 kW nagyterhelésű alkalmazásokhoz
EMC szűrő: Beépített C2 osztályú EMC szűrő
IP védettség: IP20
Be- és kimenetek
Digitális bemenetek száma: 7
Digitális bemenet típusok: STO biztonságos nyomaték kikapcsolás, 24 V DC, impedancia: 1,5 kOhm; DI1...DI6 logikai bemenetek, 24 V DC (30 V); DI5 programozható impulzus bemenetként: 0…30 kHz, 24 V DC (30 V)
Digitális kimenet száma: 3
Analóg bemenet száma: 3
Analóg bemenet típusok: AI1 feszültség: 0...10 V DC, impedancia: 30 kOhm, felbontás 10 bit; AI2 bipoláris differenciál feszültség: +/- 10 V DC, impedancia: 30 kOhm, felbontás 10 bit; AI3 áram: 0...20 mA (vagy 4-20 mA, x-20 mA, 20-x mA vagy egyéb konfigurációk), impedancia: 250 Ohm, felbontás 10 bit
Analóg kimenet száma: 1
Relé kimenet típusok: Konfigurálható relé logika R1A 1 NO elektromos élettartam 100000 ciklus; Konfigurálható relé logika R1B 1 NC elektromos élettartam 100000 ciklus; Konfigurálható relé logika R1C; Konfigurálható relé logika R2A 1 NO elektromos élettartam 100000 ciklus; Konfigurálható relé logika R2C
Vezérlési jellemzők
Aszinkron motor vezérlési profil: Feszültség/frekvencia arány, 5 pont; Szenzor nélküli fluxusvektoros vezérlés, standard; Feszültség/frekvencia arány - Energiatakarékos, kvadratikus U/f; Szenzor nélküli fluxusvektoros vezérlés - Energiatakarékos; Feszültség/frekvencia arány, 2 pont
Szinkron motor vezérlési profil: Szenzor nélküli vektoros vezérlés
Maximális kimeneti frekvencia: 0,599 kHz
Gyorsítási és lassítási rámpák: Lineáris; U; S; CUS; Rámpa váltás; Gyorsítási/lassítási rámpa adaptáció; Gyorsítási/lassítási automatikus leállítás egyenáramú fékezéssel
Motorcsúszás-kompenzáció: Automatikus a terheléstől függetlenül; Állítható 0...300 %; Nem elérhető feszültség/frekvencia arányú üzemmódban (2 vagy 5 pont)
Kapcsolási frekvencia: 2...16 kHz állítható; 4...16 kHz derating faktorral
Névleges kapcsolási frekvencia: 4 kHz
Mechanikai jellemzők
Szélesség: 60 mm
Magasság: 325,0 mm
Mélység: 245,0 mm
Nettó tömeg: 3,0 kg
Környezeti jellemzők
Üzemi helyzet: Függőleges +/- 10 fok
Környezeti hőmérséklet működés közben: -10…50 °C derating nélkül; 50…60 °C derating faktorral
Tárolási hőmérséklet: -25…70 °C
Túlfeszültségi kategória: III
Szennyezési fokozat: 2
Biztonsági funkciók
Biztonságosan korlátozott sebesség (SLS): Igen
Biztonságos leállás 1 (SS1): Igen
Biztonságos nyomaték kikapcsolás (STO): Igen
