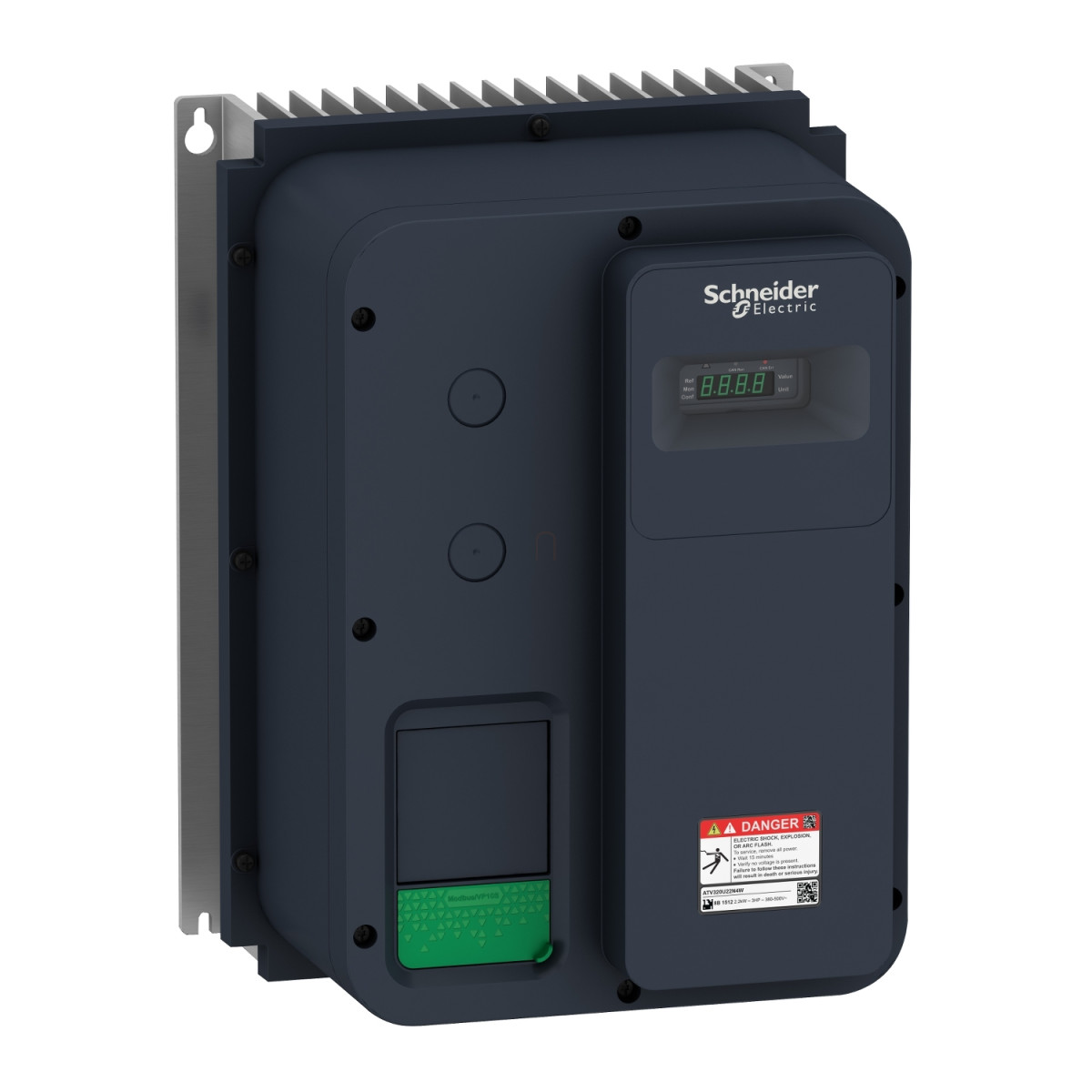

A Schneider Electric Altivar Machine ATV320 termékcsaládba tartozó ATV320U22M2W egy korszerű, nagy teljesítményű frekvenciaváltó, amely kifejezetten komplex gépek vezérlésére lett kifejlesztve. Ez a 2,2 kW teljesítményű, 1 fázisú változat 200-240 V-os tápfeszültséggel működik, és IP66-os védettségének köszönhetően különösen alkalmas mostoha környezeti feltételek között történő használatra is.
Az Altivar 320 sorozat számos intelligens funkcióval rendelkezik, amelyek megkönnyítik a motorvezérlést és optimalizálják az energiafelhasználást. A készülék standard változatban falra szerelhető, zárt kivitelben kerül forgalomba, ami tovább növeli a felhasználási területek körét. A beépített kommunikációs portok (Modbus soros és CANopen) lehetővé teszik a készülék integrálását komplex automatizálási rendszerekbe, miközben opcionálisan további kommunikációs modulok is csatlakoztathatók, mint például EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP vagy DeviceNet.
Az ATV320U22M2W különleges tulajdonsága a beépített C2 EMC szűrő, amely biztosítja az elektromágneses kompatibilitást, valamint a többféle motorvezérlési profil támogatása. A frekvenciaváltó képes aszinkron motorok esetén feszültség/frekvencia arány vezérlésre (5 pontos vagy 2 pontos), fluxusvektor-szabályozásra érzékelő nélkül, energiatakarékos üzemmódokra és szinkronmotorok esetén érzékelő nélküli vektoros szabályozásra is. A maximális kimeneti frekvencia 599 Hz, a kapcsolási frekvencia pedig 2-16 kHz között állítható.
A készülék 11 A névleges kimeneti árammal rendelkezik, 24 A-es bemeneti áram mellett a névleges tápfeszültségen. A frekvenciaváltó fejlett védelmi funkciókkal is el van látva, többek között bemeneti fázis szakadás, kimeneti fázis és föld közötti túláram, túlmelegedés, motor fázisok közötti rövidzár, valamint termikus védelem ellen. Biztonsági funkciók tekintetében támogatja a Safely Limited Speed (SLS), Safe Stop 1 (SS1) és Safe Torque Off (STO) funkciókat, ami tovább növeli a berendezés használhatóságát kritikus alkalmazásokban.
A digitális és analóg be- és kimenetek széles választéka áll rendelkezésre a rugalmas csatlakoztatáshoz. A frekvenciaváltó 7 digitális bemenettel rendelkezik, köztük egy STO (Safe Torque Off) funkcióval, 3 analóg bemenettel és 1 analóg kimenettel, valamint relé kimenetekkel, amelyek konfigurálhatók különböző működési állapotokra. A készülék méretei 250 mm szélesség, 340 mm magasság és 235 mm mélység, nettó súlya pedig 7,4 kg. A készülék működési hőmérséklet-tartománya -10°C és 40°C között van teljesítménycsökkentés nélkül, míg 40°C és 60°C között teljesítménycsökkentési tényezővel használható.
Schneider Electric Altivar Machine 320 - ATV320U22M2W - frekvenciaváltó műszaki adatok
Fő jellemzők
Termékcsalád: Altivar Machine ATV320
Terméktípus: Frekvenciaváltó
Speciális alkalmazás: Komplex gépek
Változat: Standard verzió
Kivitel: Zárt
Felszerelési mód: Falra szerelhető
Kommunikációs protokoll: Modbus soros, CANopen
Opcionális kártyák
Kommunikációs modul, CANopen
Kommunikációs modul, EtherCAT
Kommunikációs modul, Profibus DP V1
Kommunikációs modul, PROFINET
Kommunikációs modul, Ethernet Powerlink
Kommunikációs modul, EtherNet/IP
Kommunikációs modul, DeviceNet
Elektromos jellemzők
Névleges tápfeszültség: 200...240 V - 15...10 %
Névleges kimeneti áram: 11.0 A
Motorteljesítmény: 2.2 kW nehéz üzemre
Motorteljesítmény: 3 LE
EMC szűrő: C2 osztályú EMC szűrő integrálva
IP védettségi fokozat: IP66
Be- és kimenetek
Digitális bemenetek száma: 7
Digitális bemenet típusok:
- STO biztonságos nyomatéklekapcsolás, 24 V DC, impedancia: 1.5 kOhm
- DI1...DI6 logikai bemenetek, 24 V DC (30 V)
- DI5 programozható impulzus bemenetként: 0…30 kHz, 24 V DC (30 V)
Digitális bemenet logika: Pozitív logika (source), Negatív logika (sink)
Digitális kimenetek száma: 3
Analóg bemenetek száma: 3
Analóg bemenet típusok:
- AI1 feszültség: 0...10 V DC, impedancia: 30 kOhm, felbontás 10 bit
- AI2 bipoláris differenciál feszültség: +/- 10 V DC, impedancia: 30 kOhm, felbontás 10 bit
- AI3 áram: 0...20 mA (vagy 4-20 mA, x-20 mA, 20-x mA vagy más mintázatok konfigurálhatók), impedancia: 250 Ohm, felbontás 10 bit
Analóg kimenetek száma: 1
Motorvezérlési profilok
Aszinkron motor vezérlési profil:
- Feszültség/frekvencia arány, 5 pontos
- Fluxusvektor-szabályozás érzékelő nélkül, standard
- Feszültség/frekvencia arány - Energiatakarékos, négyzetes U/f
- Fluxusvektor-szabályozás érzékelő nélkül - Energiatakarékos
- Feszültség/frekvencia arány, 2 pontos
Szinkronmotor vezérlési profil: Vektoros szabályozás érzékelő nélkül
Teljesítmény jellemzők
Maximális kimeneti frekvencia: 0.599 kHz
Gyorsítási és lassítási rámpák: Lineáris, U, S, CUS, Rámpa váltás, Gyorsítás/lassítás rámpa adaptáció, Gyorsítás/lassítás automatikus megállítás DC injektálással
Kapcsolási frekvencia: 2...16 kHz állítható, 4...16 kHz derating faktorral
Névleges kapcsolási frekvencia: 4 kHz
Fizikai jellemzők
Szélesség: 250 mm
Magasság: 340 mm
Mélység: 235.0 mm
Nettó súly: 7.4 kg
Környezeti feltételek
Működési pozíció: Függőleges +/- 10 fok
Működési környezeti hőmérséklet: -10...40 °C teljesítménycsökkentés nélkül, 40...60 °C teljesítménycsökkentési faktorral
Tárolási hőmérséklet: -25...70 °C
Környezeti osztály (működés közben): 3C3 osztály az IEC 60721-3-3 szerint, 3S2 osztály az IEC 60721-3-3 szerint
