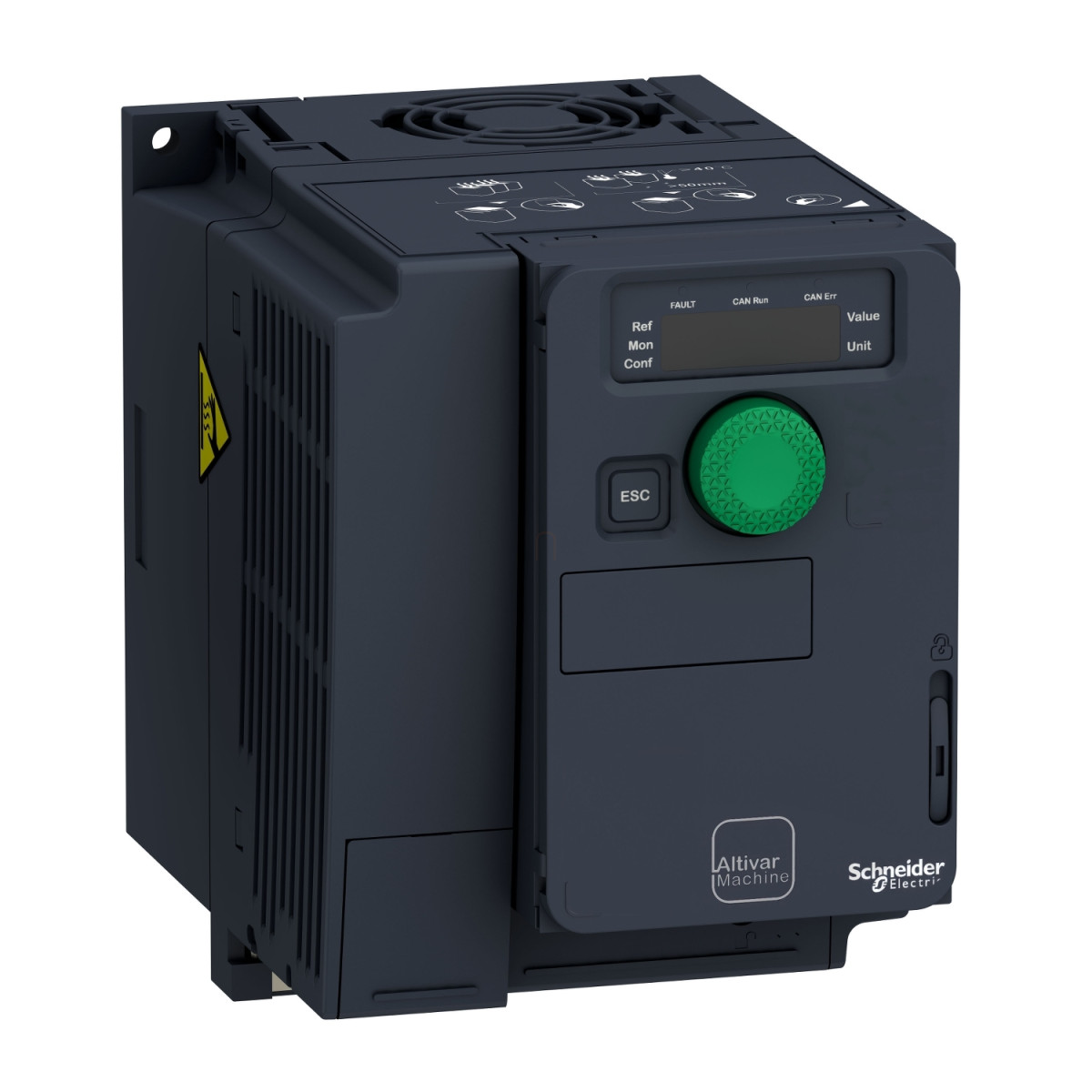

Az Altivar Machine ATV320 frekvenciaváltó-családhoz tartozó ATV320U22M2C modell egy kompakt kivitelű, nagy teljesítményű és sokoldalú megoldás komplex gépek motorjainak vezérlésére. Ez a 2,2 kW-os, egyfázisú (200-240 V) frekvenciaváltó tökéletes választás olyan alkalmazásokhoz, ahol precíz motorvezérlés és rugalmas kommunikációs lehetőségek szükségesek.
Az ATV320U22M2C modell fali szerelésre alkalmas, IP20 védettséggel rendelkezik, amely ipari környezetben megfelelő védelmet biztosít. A beépített Class C2 EMC szűrő garantálja az elektromágneses kompatibilitást, csökkentve a környező eszközökre gyakorolt interferenciát. A készülék 11,0 A névleges kimeneti áramot biztosít, és heavy duty alkalmazásokra lett optimalizálva. A maximális kimeneti frekvencia 599 Hz, ami széles alkalmazási területet tesz lehetővé.
A kommunikációs lehetőségek terén az ATV320U22M2C rendkívül rugalmas. Alapkiépítésben Modbus soros és CANopen protokollokat támogat, de opcionális kommunikációs modulok segítségével bővíthető EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP, vagy DeviceNet kommunikációval is. Ez a rugalmasság lehetővé teszi a frekvenciaváltó integrálását gyakorlatilag bármilyen ipari automatizálási rendszerbe. A Schneider Electric ATV320U22M2C slave CANopen eszközként működik a hálózatban, így könnyen illeszthető meglévő rendszerekhez.
A vezérlési lehetőségek tekintetében az ATV320 frekvenciaváltó mind aszinkron, mind szinkron motorok vezérlésére alkalmas különböző módszerekkel. Aszinkron motoroknál választhatunk az 5 vagy 2 pontos feszültség/frekvencia arány, fluxusvektoros vezérlés szenzor nélkül (standard vagy energiatakarékos módban), valamint energiatakarékos kvadratikus U/f karakterisztika között. Szinkron motoroknál szenzor nélküli vektoros vezérlést kínál. A készülék támogatja a 4 kvadránsos üzemmódot, és beépített fékchopper-rel rendelkezik. A 2-16 kHz között állítható kapcsolási frekvencia (4 kHz névleges érték) lehetővé teszi az optimális egyensúly megtalálását a motor zajszintje és a veszteségek között. A frekvenciaváltó automatikus motorcsúszás-kompenzációt biztosít, amely a terheléstől függetlenül működik, és 0-300% között állítható. Emellett számos biztonsági funkciót is kínál, például STO (Safe Torque Off) és SLS (Safely Limited Speed) funkciókat, amelyek megfelelnek a korszerű gépbiztonsági követelményeknek.
Schneider Electric Altivar Machine 320 - ATV320U22M2C - frekvenciaváltó, 2,2kW, 1f, 230VAC, Modbus/CANopen, IP20, kompakt kivitel műszaki adatok
Általános jellemzők
Termékcsalád: Altivar Machine ATV320
Termék típus: Frekvenciaváltó (Variable speed drive)
Alkalmazási terület: Komplex gépek
Kivitel: Kompakt, standard verzió
Szerelési mód: Fali szerelés
IP védettség: IP20
Villamos jellemzők
Névleges tápfeszültség: 200...240 V - 15...10 %
Névleges kimeneti áram: 11.0 A
Motorteljesítmény: 2.2 kW heavy duty üzemben
Motorteljesítmény: 3 hp
Maximális kimeneti feszültség: 240 V
Hálózati áram: 24.0 A 200 V-nál (heavy duty), 20.2 A 240 V-nál (heavy duty)
Maximális bemeneti áram: 24.0 A
Látszólagos teljesítmény: 4.8 kVA 240 V-nál (heavy duty)
Hálózati frekvencia: 50...60 Hz, ±5%
Teljesítménydisszipáció: Ventilátor: 99.0 W 200 V mellett, 4 kHz kapcsolási frekvencián
Vezérlési jellemzők
Aszinkron motorvezérlési profil: 5 vagy 2 pontos feszültség/frekvencia arány, szenzor nélküli fluxusvektoros vezérlés (standard vagy energiatakarékos), energiatakarékos kvadratikus U/f karakterisztika
Szinkron motorvezérlési profil: Szenzor nélküli vektoros vezérlés
Maximális kimeneti frekvencia: 0.599 kHz
Kapcsolási frekvencia: 2...16 kHz állítható, 4 kHz névleges
Motor csúszáskompenzáció: Automatikus terheléstől függetlenül, 0...300% között állítható
Bemenetek és kimenetek
Diszkrét bemenetek száma: 7
Diszkrét bemenetek típusa: STO (safe torque off), 24 V DC, impedancia: 1.5 kOhm; DI1...DI6 logikai bemenetek, 24 V DC (30 V); DI5 programozható impulzus bemenetként: 0…30 kHz
Diszkrét kimenetek száma: 3
Analóg bemenetek száma: 3
Analóg kimenetek száma: 1
Relé kimenetek típusa: Konfigurálható relé logika R1A, R1B, R1C és R2A, R2C
Kommunikáció
Beépített kommunikációs protokoll: Modbus soros, CANopen
Opcionális kommunikációs modulok: CANopen, EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP, DeviceNet
Biztonsági funkciók
Safe Torque Off (STO): Igen
Safe Stop 1 (SS1): Igen
Safely Limited Speed (SLS): Igen
Védelem
Védelmi típusok: Bemeneti fáziskiesés, kimeneti fázis és föld közötti túláram, túlmelegedés, motorfázisok közötti rövidzár, termikus védelem
Fizikai jellemzők
Szélesség: 105.0 mm
Magasság: 142.0 mm
Mélység: 158.0 mm
Nettó súly: 1.6 kg
Átmeneti nyomatéktúlterhelés: 170...200% a névleges motornyomatékhoz képest
Környezeti feltételek
Működési pozíció: Függőleges ±10°
Üzemi környezeti hőmérséklet: -10...50 °C teljesítménycsökkentés nélkül, 50...60 °C teljesítménycsökkentéssel
Tárolási hőmérséklet: -25...70 °C
Hűtőlevegő mennyiség: 16.0 m³/h
Túlfeszültség kategória: III
Szennyezettségi fok: 2
