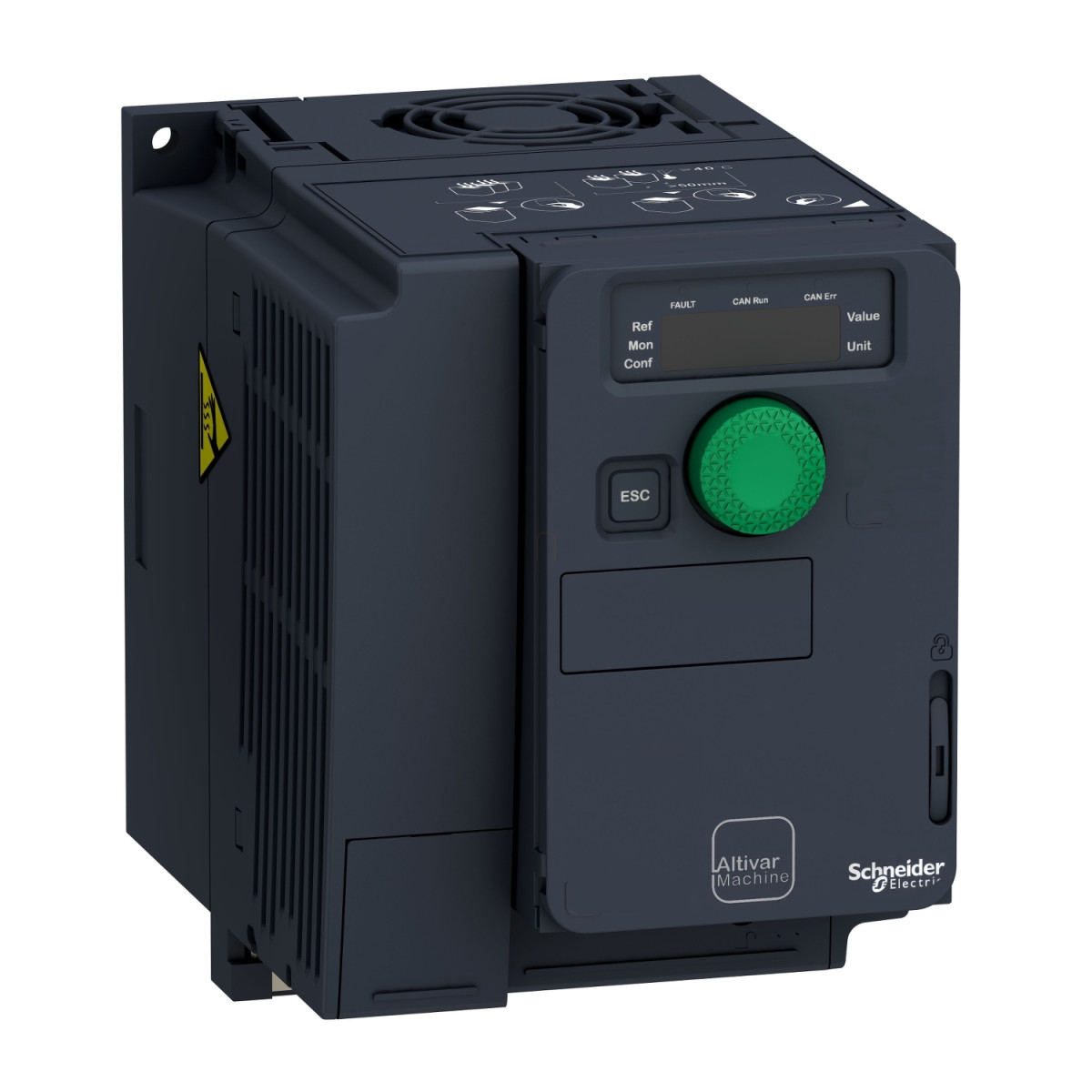

A Schneider Electric Altivar Machine ATV320 sorozatú frekvenciaváltó család kompakt kivitelű tagja, az ATV320U15M2C modell kiváló választás a komplex gépek motorjainak szabályozására. Ez az 1,5 kW-os teljesítményű hajtás egyedülálló módon ötvözi a megbízhatóságot, a sokoldalúságot és az intelligens működést, amely a modern ipari alkalmazások elengedhetetlen követelménye.
Az ATV320U15M2C frekvenciaváltó 200-240 V-os egyfázisú tápfeszültséggel működik, és 8 A névleges kimeneti áramot biztosít. A készülék falra szerelhető, kompakt kialakítása (105 x 142 x 158 mm) minimális helyet foglal el a kapcsolószekrényben. Az IP20 védettségi fokozatú eszköz integrált Class C2 EMC szűrővel rendelkezik, ami megkönnyíti az elektromágneses kompatibilitási előírásoknak való megfelelést. Kommunikációs lehetőségeit tekintve alapkivitelben Modbus soros és CANopen protokollokat támogat, de opcionális kommunikációs modulokkal bővíthető többek között EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP vagy DeviceNet hálózatokhoz is.
A frekvenciaváltó figyelemre méltó funkciókészletet kínál a motorvezérlés terén. Az aszinkron motorok esetében 5 pontos feszültség/frekvencia arány beállítása, fluxusvektoros vezérlés, energiatakarékos kvadratikus U/f karakterisztika és egyéb fejlett vezérlési módok közül választhatunk. Szinkronmotorokhoz pedig szenzor nélküli vektoros vezérlés áll rendelkezésre. A maximális kimeneti frekvencia 599 Hz, a kapcsolási frekvencia pedig 2-16 kHz között állítható. A hajtás négy kvadránsos üzemmódban működhet, és beépített fékchopper-rel rendelkezik, amely fékezéskor a generátoros üzemben keletkező energiát egy külső fékellenálláson képes elnyelni. Leállításkor egyenáramú injekcióval biztosítható a motor megállítása. A csúszáskompenzáció automatikusan működik bármilyen terhelés esetén, és 0-300% között szabályozható.
Az ATV320U15M2C számos be- és kimeneti lehetőséget kínál a rugalmas rendszerintegrációhoz. 7 digitális bemenettel rendelkezik, köztük egy STO (Safe Torque Off) biztonsági funkcióval, valamint egy impulzusbemenetként is konfigurálható DI5 bemenettel. A digitális bemeneti logika pozitív (source) vagy negatív (sink) lehet. 3 digitális kimenet, 3 analóg bemenet (feszültség és áram típusú) és 1 konfigurálható analóg kimenet áll rendelkezésre. Ezenkívül konfigurálható relékimenetek is találhatók a készüléken. Biztonságtechnikai szempontból kiemelendő az STO (biztonságos nyomatéklekapcsolás) és az SS1 (biztonságos leállítás 1) funkciók megléte, valamint az SLS (biztonságosan korlátozott sebesség) támogatása. A hajtás védelmi funkciói között szerepel a bemeneti fázisszakadás, a kimeneti fázisok és a föld közötti túláram, a túlmelegedés, a motorfázisok közötti rövidzárlat és a termikus védelem.
A készülék széles üzemi hőmérséklet-tartományban használható: -10°C és 50°C között derating nélkül, valamint 50-60°C között teljesítménycsökkentéssel. Különböző szerelési módok (A, B és C típusú) és a kapcsolási frekvencia függvényében a derating görbék segítségével határozható meg az üzemeltetési feltételek melletti maximális áram. Az ATV320U15M2C frekvenciaváltó ideális választás olyan komplex ipari alkalmazásokhoz, ahol fontos a pontos motorvezérlés, a hálózati kommunikáció és a megbízható működés.
Schneider Electric Altivar Machine 320 - ATV320U15M2C - frekvenciaváltó, 1,5kW, 1f, 230VAC, Modbus/CANopen, IP20, kompakt kivitel műszaki adatok
Fő jellemzők
Termékcsalád: Altivar Machine ATV320
Terméktípus: Frekvenciaváltó
Specifikus alkalmazási terület: Komplex gépek
Változat: Standard verzió
Kivitel: Kompakt
Szerelési mód: Falra szerelhető
Kommunikációs portok: Modbus soros, CANopen
Villamos jellemzők
Névleges tápfeszültség: 200...240 V - 15...10 %
Névleges kimeneti áram: 8.0 A
Motorteljesítmény: 1.5 kW nehéz üzemre
Motorteljesítmény (LE): 2 LE
EMC szűrő: Integrált Class C2 EMC szűrő
IP védettségi fokozat: IP20
Bemenetek/kimenetek
Digitális bemenetek száma: 7
Digitális bemenetek típusa: STO biztonságos nyomatéklekapcsolás, 24 V DC, impedancia: 1.5 kOhm; DI1...DI6 logikai bemenetek, 24 V DC (30 V); DI5 programozható impulzus bemenetként: 0…30 kHz, 24 V DC (30 V)
Digitális bemenet logika: Pozitív logika (source); Negatív logika (sink)
Digitális kimenetek száma: 3
Digitális kimenetek típusa: Nyitott kollektor DQ+ 0…1 kHz 30 V DC 100 mA; Nyitott kollektor DQ- 0…1 kHz 30 V DC 100 mA
Analóg bemenetek száma: 3
Analóg bemenetek típusa: AI1 feszültség: 0...10 V DC, impedancia: 30 kOhm, felbontás 10 bit; AI2 bipoláris differenciál feszültség: +/- 10 V DC, impedancia: 30 kOhm, felbontás 10 bit; AI3 áram: 0...20 mA (vagy 4-20 mA, x-20 mA, 20-x mA vagy más minták konfigurációval), impedancia: 250 Ohm, felbontás 10 bit
Analóg kimenetek száma: 1
Analóg kimenet típusa: Szoftveresen konfigurálható áram AQ1: 0...20 mA impedancia 800 Ohm, felbontás 10 bit; Szoftveresen konfigurálható feszültség AQ1: 0...10 V DC impedancia 470 Ohm, felbontás 10 bit
Motorvezérlési profil
Aszinkron motorvezérlési profil: Feszültség/frekvencia arány, 5 pontos; Fluxusvektoros vezérlés szenzor nélkül, standard; Feszültség/frekvencia arány - Energiatakarékos, kvadratikus U/f; Fluxusvektoros vezérlés szenzor nélkül - Energiatakarékos; Feszültség/frekvencia arány, 2 pontos
Szinkron motorvezérlési profil: Vektoros vezérlés szenzor nélkül
Maximális kimeneti frekvencia: 0.599 kHz
Gyorsulási és lassulási rámpák
Típusok: Lineáris; U; S; CUS; Rámpa váltás; Gyorsulási/lassulási rámpa adaptáció; Gyorsulási/lassulási automatikus megállítás DC injekcióval
Fizikai jellemzők
Szélesség: 105.0 mm
Magasság: 142.0 mm
Mélység: 158.0 mm
Nettó tömeg: 1.6 kg
Környezeti feltételek
Üzemeltetési pozíció: Függőleges +/- 10 fok
Környezeti hőmérséklet üzemeltetés közben: -10...50 °C derating nélkül; 50...60 °C teljesítmény-csökkentési tényezővel
Tárolási hőmérséklet: -25...70 °C
Biztonsági funkciók
Biztonságos nyomatéklekapcsolás (STO): Igen
Biztonságos leállítás 1 (SS1): Igen
Biztonságosan korlátozott sebesség (SLS): Igen
