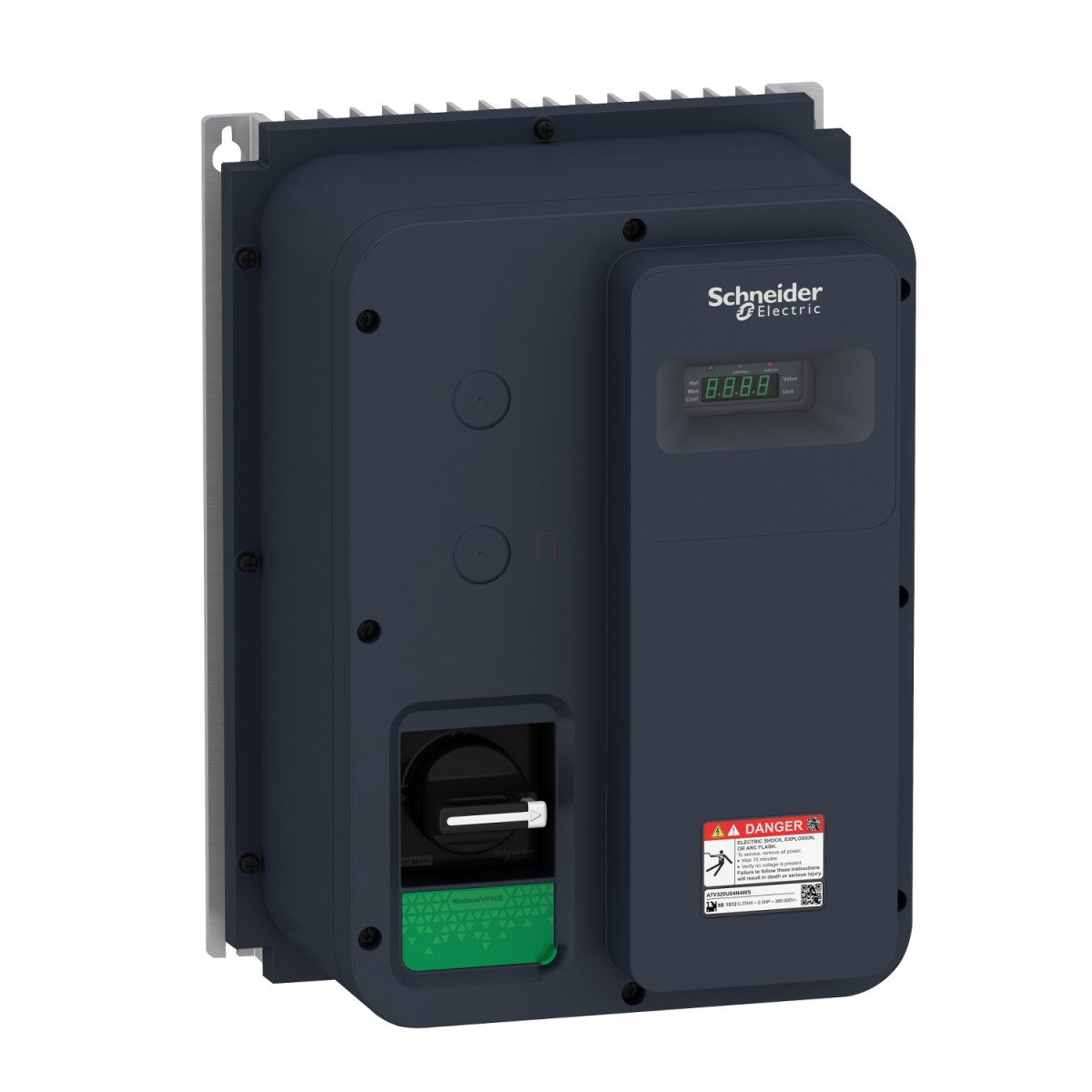

Az Altivar Machine ATV320 sorozat ATV320U06N4WS típusú frekvenciaváltója a Schneider Electric professzionális változtatható sebességű hajtása, amely kifejezetten komplex gépek vezérlésére lett kifejlesztve. Ez a 0,55 kW teljesítményű, 3 fázisú modell számos innovatív funkciót kínál, miközben megbízható és hatékony motorvezérlést biztosít a legigényesebb ipari környezetekben is.
A készülék zárt kivitelben készül és IP65-ös védettségi fokozattal rendelkezik, ami kiváló védelmet nyújt por és víz ellen, így nedves vagy poros környezetben is biztonságosan használható. A fali rögzítésű frekvenciaváltó kompakt méretekkel rendelkezik (250 x 340 x 200 mm), így könnyen elhelyezhető a legtöbb ipari környezetben. Az ATV320U06N4WS modell egyik kiemelkedő előnye, hogy integrált szakaszoló kapcsolóval van ellátva, ami növeli a biztonságot és megkönnyíti a karbantartást.
A frekvenciaváltó 380-500 V közötti tápfeszültséggel működik, névleges kimeneti árama 1,9 A, és akár 170-200% tranziens nyomatéktúlterhelést is képes elviselni. Az eszköz különböző motorvezérlési üzemmódokat támogat, beleértve a feszültség/frekvencia arányt 5 ponton, fluxusvektoros vezérlést érzékelő nélkül, energiatakarékos feszültség/frekvencia arányt és vektoros vezérlést szinkronmotorokhoz. A maximális kimeneti frekvencia 0,599 kHz, a kapcsolási frekvencia pedig 2-16 kHz között állítható.
Kommunikációs szempontból az ATV320U06N4WS rendkívül rugalmas: alapkivitelben Modbus soros és CANopen protokollokat támogat, de különböző opcionális kommunikációs modulokkal bővíthető, például EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP és DeviceNet interfészekkel. A frekvenciaváltó 7 digitális bemenettel (beleértve az STO biztonságos nyomatékkikapcsolás funkciót), 3 analóg bemenettel, 3 digitális kimenettel, 1 analóg kimenettel és konfigurálható relékimenetekkel rendelkezik. Az ATV320U06N4WS számos biztonsági funkcióval is fel van szerelve, mint például a Safely Limited Speed (SLS), Safe Stop 1 (SS1) és Safe Torque Off (STO), melyek megfelelnek a modern ipari biztonsági követelményeknek.
A készülék védelmi rendszerei között megtalálható a bemeneti fázisszakadás elleni védelem, a kimeneti fázisok és a föld közötti túláram elleni védelem, túlmelegedés elleni védelem, a motorfázisok közötti rövidzárlat elleni védelem és a termikus védelem. Az eszköz -10°C és 40°C közötti környezeti hőmérsékleten üzemeltethető teljesítménycsökkenés nélkül, de 40-60°C között is használható megfelelő derating faktor alkalmazásával. A frekvenciaváltó számos nemzetközi szabványnak és tanúsítványnak megfelel, beleértve a CE, ATEX, NOM, GOST, EAC, RCM és KC jelöléseket.
Schneider Electric Altivar Machine 320 - ATV320U06N4WS - frekvenciaváltó műszaki adatok
Általános tulajdonságok
Termékcsalád: Altivar Machine ATV320
Termék típusa: Változtatható sebességű hajtás
Alkalmazás: Komplex gépek
Verzió: Szakaszoló kapcsolóval
Kivitel: Zárt
Szerelési mód: Fali rögzítés
IP védettség: IP65
Teljesítmény jellemzők
Névleges tápfeszültség: 380...500 V - 15...10 %
Névleges kimeneti áram: 1,9 A
Motor teljesítmény: 0,55 kW nagy terhelésre
Motor teljesítmény: 0,75 hp
EMC szűrő: Integrált C2 osztályú EMC szűrő
Kommunikáció
Kommunikációs port protokollok: Modbus soros, CANopen
Opcionális kommunikációs modulok: CANopen, EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP, DeviceNet
Be- és kimenetek
Digitális bemenetek száma: 7
Digitális bemenetek típusa: STO biztonságos nyomatékkikapcsolás (24 V DC, impedancia: 1,5 kOhm), DI1...DI6 logikai bemenetek (24 V DC), DI5 programozható impulzusbemenetként (0...30 kHz)
Digitális bemenetek logikája: Pozitív logika (source) vagy Negatív logika (sink)
Digitális kimenetek száma: 3
Digitális kimenetek típusa: Open collector DQ+ 0...1 kHz 30 V DC 100 mA, Open collector DQ- 0...1 kHz 30 V DC 100 mA
Analóg bemenetek száma: 3
Analóg bemenetek típusa: AI1 feszültség: 0...10 V DC (impedancia: 30 kOhm, felbontás 10 bit), AI2 bipoláris differenciális feszültség: +/- 10 V DC (impedancia: 30 kOhm, felbontás 10 bit), AI3 áram: 0...20 mA (vagy 4-20 mA, konfigurálható, impedancia: 250 Ohm, felbontás 10 bit)
Analóg kimenet száma: 1
Analóg kimenet típusa: Szoftveresen konfigurálható áram AQ1: 0...20 mA (impedancia 800 Ohm, felbontás 10 bit) vagy feszültség AQ1: 0...10 V DC (impedancia 470 Ohm, felbontás 10 bit)
Relé kimenetek
Relé kimenetek típusa: Konfigurálható relé logika R1A, R1B, R1C (100000 ciklus élettartam), Konfigurálható relé logika R2A, R2C (100000 ciklus élettartam)
Maximum kapcsolási áram: Relé R1A, R1B, R1C rezisztív terhelésen: 3 A 250 V AC vagy 30 V DC, Relé R2A, R2C rezisztív terhelésen: 5 A 250 V AC vagy 30 V DC, Induktív terhelésen: 2 A 250 V AC vagy 30 V DC
Minimum kapcsolási áram: 5 mA 24 V DC
Vezérlési funkciók
Motorvezérlési profilok: Feszültség/frekvencia arány (5 pontos), Fluxusvektoros vezérlés érzékelő nélkül, Energiatakarékos működés, Vektorvezérlés szinkronmotorokhoz
Maximális kimeneti frekvencia: 0,599 kHz
Gyorsítási és lassítási rámpák: Lineáris, U, S, CUS, Rámpaváltás, Gyorsítás/lassítás automatikus megállítás DC injektálással
Kapcsolási frekvencia: 2...16 kHz állítható (4...16 kHz derating faktorral), Névleges kapcsolási frekvencia: 4 kHz
Fékezés leállításig: DC injektálás
Beépített fékszaggató: Van
Biztonsági funkciók
Biztonságos funkciók: STO (Safe Torque Off), SLS (Safely Limited Speed), SS1 (Safe Stop 1)
Mechanikai adatok
Méretek (Sz x Ma x Mé): 250 x 340 x 200 mm
Nettó tömeg: 6,3 kg
Tranziens nyomatéktúlterhelés: 170...200 % a névleges motor nyomatékához képest
Környezeti jellemzők
Üzemeltetési helyzet: Függőleges +/- 10 fok
Tanúsítványok: CE, ATEX, NOM, GOST, EAC, RCM, KC
Környezeti osztály: Class 3C3 és 3S2 az IEC 60721-3-3 szerint
Megengedett relatív páratartalom: Class 3K5 az EN 60721-3 szerint
Túlfeszültség kategória: III
Szabályozási hurok: Állítható PID szabályozó
Sebesség pontosság: +/- 10 % a névleges csúszásra vonatkoztatva 0,2 Tn - Tn
Szennyezettségi fok: 3
Üzemi környezeti hőmérséklet: -10...40 °C teljesítménycsökkentés nélkül, 40...60 °C teljesítménycsökkentéssel
