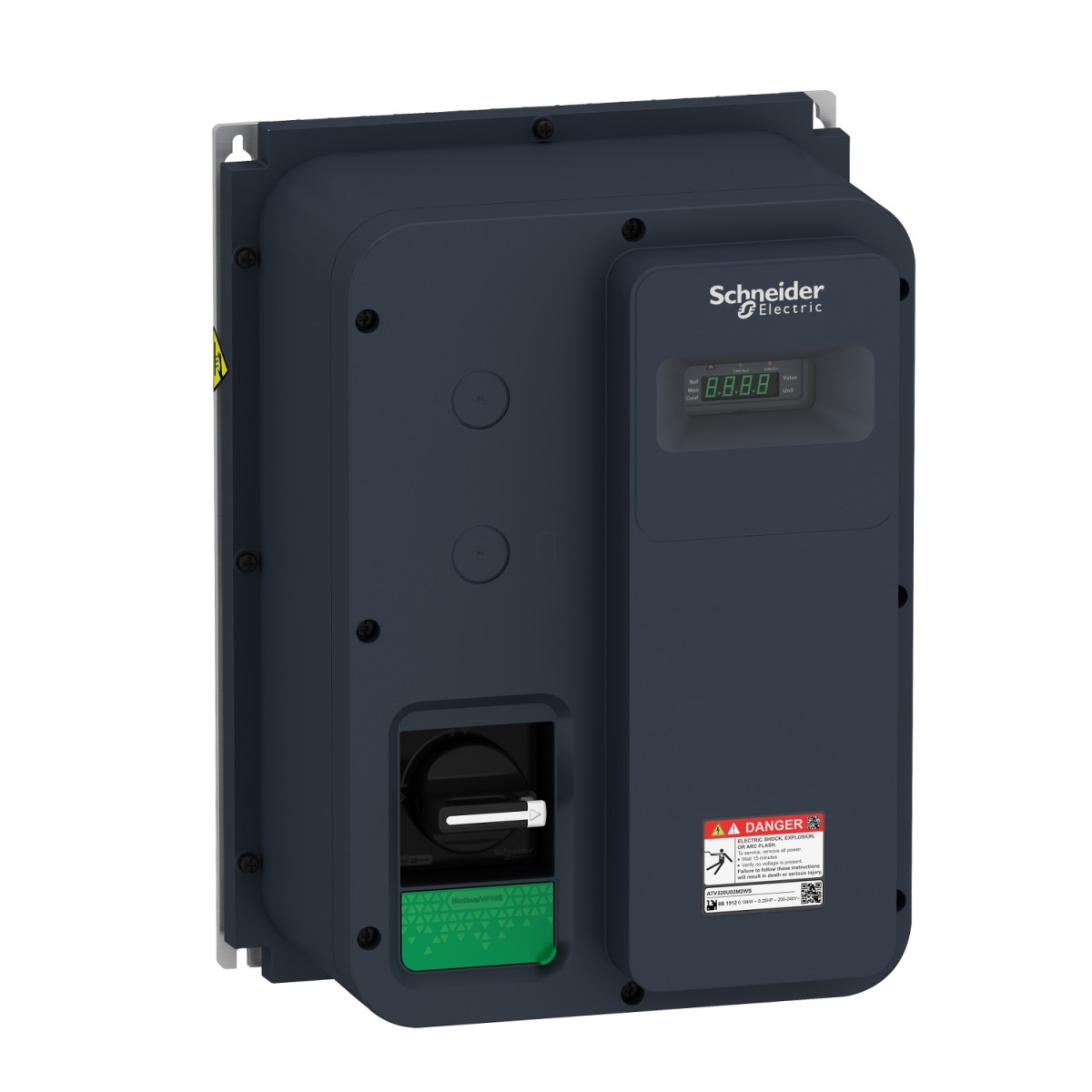

Az Altivar Machine ATV320U06M2WS frekvenciaváltó a Schneider Electric komplex gépvezérlési megoldásainak egyik legmegbízhatóbb eleme, amelyet elsősorban precíziós motorvezérlési feladatokhoz fejlesztettek ki. Ez a 0,55 kW teljesítményű, egyfázisú (200-240 V) készülék IP65 védettséggel és beépített szakaszoló kapcsolóval rendelkezik, így különösen alkalmas olyan ipari környezetbe, ahol nedvesség vagy por van jelen.
A frekvenciaváltó számos innovatív funkcióval rendelkezik, amelyek kiemelkedő rugalmasságot biztosítanak a felhasználásban. A készülék támogatja a Modbus soros és CANopen kommunikációs protokollokat, valamint opcionális kommunikációs modulokkal bővíthető (EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP és DeviceNet). Kiemelkedő funkciói közé tartozik a Safe Torque Off (STO) és Safe Stop 1 (SS1) biztonsági funkció, melyek fokozott védelmet biztosítanak a kezelőszemélyzet és a gép számára vészhelyzet esetén.
Az ATV320U06M2WS számos motorvezérlési profilt támogat, beleértve a feszültség/frekvencia arányt (5 pontos és 2 pontos), fluxusvektor-vezérlést érzékelő nélkül, valamint energiatakarékos üzemmódokat mind aszinkron, mind szinkronmotorokhoz. A készülék képes a négynegyedes üzemmódra, ami lehetővé teszi a motor fékezését és a regeneratív energiavisszanyerést. A beépített fékellenállás-vezérlő további előnyt jelent a dinamikus fékezési alkalmazásoknál.
A frekvenciaváltó számos be- és kimenettel rendelkezik: 7 digitális bemenet (köztük egy STO biztonsági bemenet és egy impulzusbemenet), 3 analóg bemenet (feszültség és áram típusú), 3 digitális kimenet, 1 analóg kimenet és több konfigurálható relékimenet. A készülék 2-16 kHz között állítható kapcsolási frekvenciával működik, ami lehetővé teszi az optimális egyensúly megtalálását a zajtényezők és a hatékonyság között. A túlterhelési képesség 170-200% a névleges nyomatékhoz képest, ami kiváló dinamikus teljesítményt biztosít.
A Schneider Electric ATV320U06M2WS frekvenciaváltó teljes körű védelmet biztosít a motor és a hajtás számára, beleértve a bemeneti fáziskiesés, túláram, túlmelegedés, rövidzár és termikus túlterhelés elleni védelmet. A fali szerelésű kivitel (250 x 340 x 182 mm) kompakt megoldást kínál, miközben az 5,5 kg-os tömeg ellenére robusztus, akár 150 m/s² ütésállósággal és kiváló rezgésállósággal rendelkezik. A terméket -10°C és +40°C közötti környezeti hőmérsékletre tervezték, de derating faktorral akár 60°C-ig is működtethető. A szabályozási hurok állítható PID szabályozóval rendelkezik, a sebességpontosság ±10% a névleges csúszás 0,2Tn-től Tn-ig tartományában.
Schneider Electric Altivar Machine 320 - ATV320U06M2WS - frekvenciaváltó, 0,55kW, 1f, 230VAC, Modbus/CANopen, IP65, szakaszoló kapcsolóval műszaki adatok
Főbb jellemzők
Termékcsalád: Altivar Machine ATV320
Termék típusa: Frekvenciaváltó
Alkalmazási terület: Komplex gépek
Változat: Szakaszoló kapcsolóval
Kivitel: Zárt
Szerelési mód: Falra szerelhető
Kommunikáció
Kommunikációs port protokoll: Modbus soros, CANopen
Opcionális kártya: Kommunikációs modul CANopen, EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP, DeviceNet
Villamos paraméterek
Névleges tápfeszültség: 200...240 V - 15...10 %
Névleges kimeneti áram: 3,7 A
Motorteljesítmény: 0,55 kW (nehéz üzemmód)
Motorteljesítmény hp: 0,75 hp
EMC szűrő: Beépített C2 osztályú EMC szűrő
IP védettség: IP65
Ki- és bemenetek
Digitális bemenetek száma: 7
Digitális bemenetek típusa: STO biztonságos nyomatékkikapcsolás, 24 V DC, impedancia: 1,5 kOhm; DI1...DI6 logikai bemenetek, 24 V DC (30 V); DI5 impulzus bemenetként programozható: 0…30 kHz, 24 V DC (30 V)
Digitális bemenetek logikája: Pozitív logika (forrás), Negatív logika (nyelő)
Digitális kimenetek száma: 3
Analóg bemenetek száma: 3
Analóg bemenetek típusa: AI1 feszültség: 0...10 V DC, impedancia: 30 kOhm, felbontás 10 bit; AI2 bipoláris differenciál feszültség: +/- 10 V DC, impedancia: 30 kOhm, felbontás 10 bit; AI3 áram: 0...20 mA (vagy 4-20 mA, x-20 mA, 20-x mA vagy más minták konfigurálással), impedancia: 250 Ohm, felbontás 10 bit
Analóg kimenetek száma: 1
Motorvezérlési profilok
Aszinkronmotor vezérlési profil: Feszültség/frekvencia arány, 5 pontos; Fluxusvektor-vezérlés érzékelő nélkül, standard; Feszültség/frekvencia arány - Energiatakarékos, négyzetes U/f; Fluxusvektor-vezérlés érzékelő nélkül - Energiatakarékos; Feszültség/frekvencia arány, 2 pontos
Szinkronmotor vezérlési profil: Vektoros vezérlés érzékelő nélkül
Teljesítmény jellemzők
Maximális kimeneti frekvencia: 0,599 kHz
Gyorsítási és lassítási rámpák: Lineáris, U, S, CUS, Rámpaváltás, Gyorsítási/lassítási rámpa adaptáció, Gyorsítási/lassítási automatikus leállítás DC injektálással
Motorcsúszás-kompenzáció: Automatikus a terheléstől függetlenül, Beállítható 0...300 %, Nem elérhető feszültség/frekvencia arányban (2 vagy 5 pontos)
Kapcsolási frekvencia: 2...16 kHz állítható, 4...16 kHz derating faktorral
Névleges kapcsolási frekvencia: 4 kHz
Fizikai paraméterek
Szélesség: 250 mm
Magasság: 340 mm
Mélység: 182,0 mm
Nettó tömeg: 5,5 kg
Környezeti feltételek
Üzemi pozíció: Függőleges +/- 10 fok
Környezeti osztály (üzem közben): 3C3 osztály az IEC 60721-3-3 szerint, 3S2 osztály az IEC 60721-3-3 szerint
Üzemi környezeti hőmérséklet: -10…40 °C derating nélkül, 40…60 °C derating faktorral
Tárolási környezeti hőmérséklet: -25…70 °C
Túlfeszültség-kategória: III
