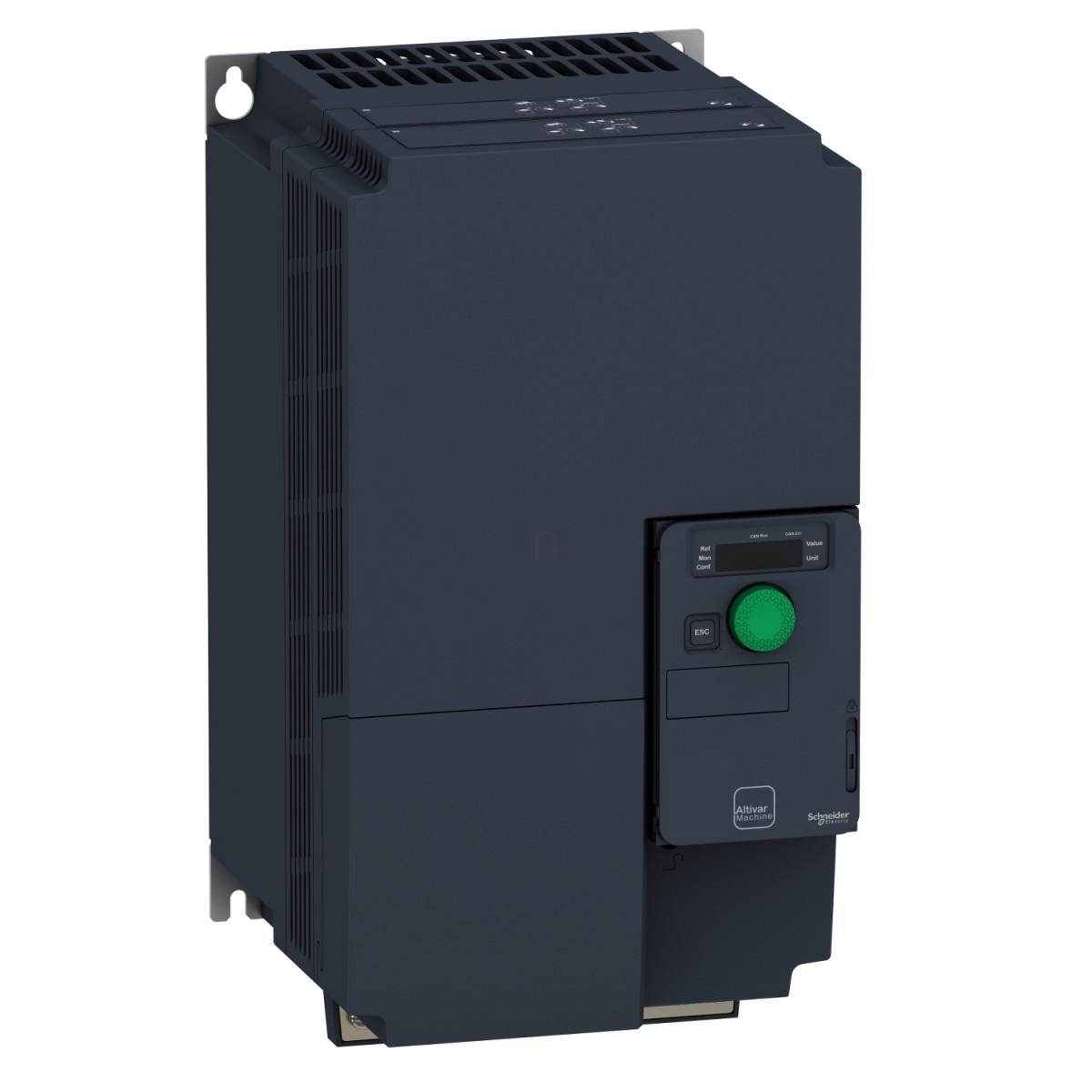

Az Altivar Machine ATV320 egy fejlett frekvenciaváltó család tagja, amely kimondottan ipari környezetben, komplex gépekhez és rendszerekhez lett kifejlesztve. A Schneider Electric ATV320D11N4C modell egy 11 kW teljesítményű, 380-500 V háromfázisú tápfeszültséget igénylő változtatható sebességű hajtás, amely kompakt kivitelben készül és falra szerelhető.
Ez a frekvenciaváltó ideális megoldást nyújt összetett ipari alkalmazásokhoz, ahol precíz motorvezérlésre van szükség. A készülék 27,7 A névleges kimeneti áramot biztosít nehéz üzemi körülmények között. Az ATV320D11N4C képes mind aszinkron, mind szinkron motorok vezérlésére különböző szabályozási profilokkal, mint például feszültség/frekvencia arány (5 pontos), fluxusvektoros vezérlés szenzor nélkül (standard), energiatakarékos vezérlés, és sok más módszer. A változtatható kapcsolási frekvencia (2-16 kHz) lehetővé teszi a működés optimalizálását a különböző alkalmazási területeken.
A készülék széleskörű kommunikációs lehetőségeket kínál: alapértelmezetten tartalmazza a Modbus soros és CANopen protokollokat, valamint bővíthető különféle kommunikációs modulokkal: EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP és DeviceNet. Ezáltal könnyen integrálható a legtöbb ipari automatizálási rendszerbe. A hajtás kimagasló be- és kimeneti rugalmasságot kínál: 7 digitális bemenet (köztük a biztonságkritikus STO - Safe Torque Off funkcióval), 3 analóg bemenet, 3 digitális kimenet, 1 analóg kimenet, valamint relékimenetek. Ez a gazdag I/O készlet lehetővé teszi a komplex vezérlési feladatok megvalósítását külön PLC nélkül is.
Az ATV320D11N4C számos biztonsági funkcióval is rendelkezik, mint a Safe Torque Off (STO) és Safe Stop 1 (SS1), valamint a Safely Limited Speed (SLS), amelyek megfelelnek a korszerű gépbiztonsági követelményeknek. A készülék védelmi funkciói között szerepel a bemeneti fázisvédelem, túláram védelem a kimeneti fázisok és a föld között, túlmelegedés elleni védelem, motorfázisok közötti rövidzárlat elleni védelem, és termikus védelem. A beépített fékellenállás vezérlés és DC injektálás a pontos leállítási funkciókat támogatja. A frekvenciaváltó 170-200% átmeneti túlnyomatékot képes biztosítani a névleges motornyomatékhoz képest, ami kiváló indítási karakterisztikát eredményez nehéz alkalmazásoknál is.
Schneider Electric Altivar Machine 320 - ATV320D11N4C - frekvenciaváltó, 11kW, 3f, 400VAC, Modbus/CANopen, IP20, kompakt kivitel műszaki adatok
Általános jellemzők
Termékcsalád: Altivar Machine ATV320
Terméktípus: Változtatható sebességű hajtás
Alkalmazás: Komplex gépek
Kivitel: Standard változat
Formátum: Kompakt
Szerelési mód: Falra szerelhető
Kommunikációs lehetőségek
Alap kommunikációs protokollok: Modbus soros, CANopen
Opcionális bővítőkártyák: CANopen kommunikációs modul, EtherCAT kommunikációs modul, Profibus DP V1 kommunikációs modul, PROFINET kommunikációs modul, Ethernet Powerlink kommunikációs modul, EtherNet/IP kommunikációs modul, DeviceNet kommunikációs modul
Elektromos jellemzők
Névleges tápfeszültség: 380...500 V - 15...10%
Névleges kimeneti áram: 27,7 A
Motor teljesítmény: 11 kW nehéz üzemben
Motor teljesítmény LE-ben: 15 LE
EMC szűrő: Integrált
IP védettség: IP20
Be- és kimenetek
Digitális bemenetek száma: 7
Digitális bemenet típusok: STO safe torque off, 24 V DC, impedancia: 1,5 kOhm; DI1...DI6 logikai bemenetek, 24 V DC (30 V); DI5 programozható impulzus bemenetként: 0...30 kHz, 24 V DC (30 V)
Digitális bemenet logika: Pozitív logika (source), Negatív logika (sink)
Digitális kimenetek száma: 3
Digitális kimenet típusok: Open collector DQ+ 0...1 kHz 30 V DC 100 mA, Open collector DQ- 0...1 kHz 30 V DC 100 mA
Analóg bemenetek száma: 3
Analóg bemenet típusok: AI1 feszültség: 0...10 V DC, impedancia: 30 kOhm, felbontás 10 bit; AI2 bipoláris differenciális feszültség: +/- 10 V DC, impedancia: 30 kOhm, felbontás 10 bit; AI3 áram: 0...20 mA (vagy 4-20 mA, x-20 mA, 20-x mA vagy más minták konfigurációval), impedancia: 250 Ohm, felbontás 10 bit
Analóg kimenetek száma: 1
Analóg kimenet típusok: Szoftveresen konfigurálható áram AQ1: 0...20 mA impedancia 800 Ohm, felbontás 10 bit; Szoftveresen konfigurálható feszültség AQ1: 0...10 V DC impedancia 470 Ohm, felbontás 10 bit
Relékimenetek
Relékimenet típusok: Konfigurálható relé logika R1A 1 NO elektromos élettartam 100000 ciklus; Konfigurálható relé logika R1B 1 NC elektromos élettartam 100000 ciklus; Konfigurálható relé logika R1C; Konfigurálható relé logika R2A 1 NO elektromos élettartam 100000 ciklus; Konfigurálható relé logika R2C
Motorvezérlés
Aszinkron motor vezérlési profil: Feszültség/frekvencia arány, 5 pont; Fluxusvektoros vezérlés szenzor nélkül, standard; Feszültség/frekvencia arány - Energiatakarékos, négyzetes U/f; Fluxusvektoros vezérlés szenzor nélkül - Energiatakarékos; Feszültség/frekvencia arány, 2 pont
Szinkron motor vezérlési profil: Szenzor nélküli vektoros vezérlés
Maximális kimeneti frekvencia: 0,599 kHz
Gyorsítás és lassítás
Gyorsítási és lassítási rámpák: Lineáris, U, S, CUS, Rámpa váltás, Gyorsítás/lassítás rámpa adaptáció, Gyorsítás/lassítás automatikus megállítás DC injektálással
Teljesítmény jellemzők
Motor csúszáskompenzáció: Automatikus bármilyen terhelésnél, Állítható 0...300%, Nem elérhető feszültség/frekvencia arányban (2 vagy 5 pont)
Kapcsolási frekvencia: 2...16 kHz állítható, 4...16 kHz terhelés csökkentő tényezővel
Névleges kapcsolási frekvencia: 4 kHz
Fékezés leállításig: DC injektálás által
Beépített fékszaggató: Igen
Biztonsági funkciók
Biztonságosan korlátozott sebesség (SLS): Igen
Biztonságos leállítás 1 (SS1): Igen
Biztonságos nyomatéklekapcsolás (STO): Igen
Fizikai jellemzők
Szélesség: 180 mm
Magasság: 330 mm
Mélység: 198,0 mm
Átmeneti túlnyomaték: 170...200% a névleges motornyomatékhoz képest
Környezeti feltételek
Üzemi pozíció: Függőleges +/- 10 fok
Környezeti hőmérséklet szállításhoz: -25...70 °C
Környezeti hőmérséklet üzemeltetéshez: -10...50 °C teljesítménycsökkenés nélkül, 50...60 °C teljesítménycsökkentő tényezővel
Környezeti hőmérséklet tároláshoz: -25...70 °C
