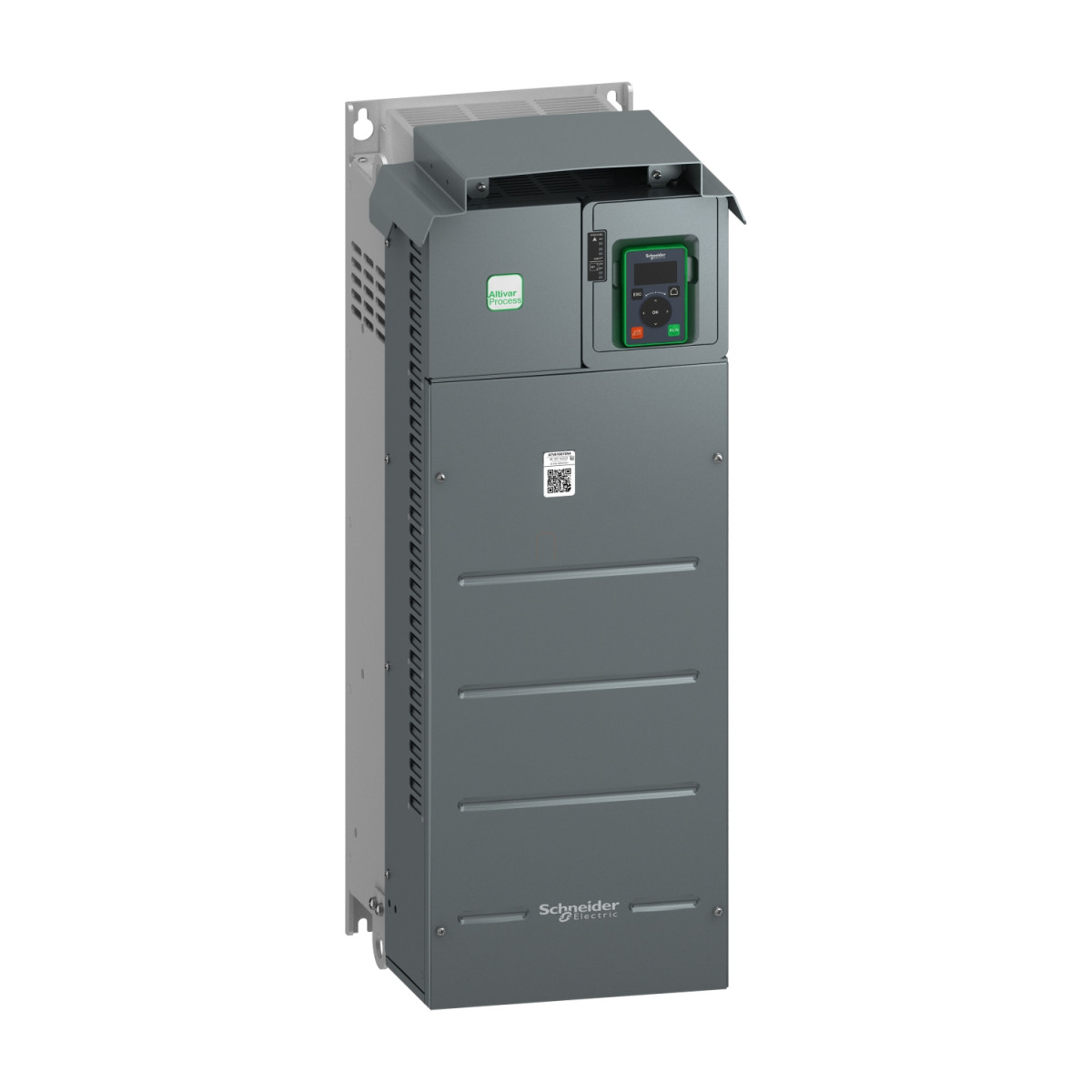

Easy Altivar 610 ATV610D75N4 műszaki adatok
Általános jellemzők
Termékcsalád: Easy Altivar 610
Termék típusa: Frekvenciaváltó
Alkalmazási terület: Ventilátor, szivattyú, kompresszor, szállítószalag
Eszköz rövid neve: ATV610
Változat: Standard verzió
Felhasználási cél: Aszinkron motorok, Szinkron motorok
Szerelési mód: Szekrénybe szerelhető
Elektromos jellemzők
EMC szűrő: Beépített, megfelel az IEC 61800-3 C3 kategóriának 50 m-ig
IP védettség: IP20
Hűtés módja: Kényszerített konvekció
Tápellátás frekvencia: 50...60 Hz +/-5 %
Hálózati fázisok száma: 3 fázis
Névleges tápfeszültség: 380...460 V - 15...10 %
Teljesítmény jellemzők
Motor teljesítmény kW: 75 kW normál terhelésnél, 55 kW nagy terhelésnél
Motor teljesítmény LE: 100 LE normál terhelésnél, 75 LE nagy terhelésnél
Hálózati áram: 147,9 A 380 V-nál (normál terhelés), 130,2 A 460 V-nál (normál terhelés), 115,8 A 380 V-nál (nagy terhelés), 101,7 A 460 V-nál (nagy terhelés)
Várható vonali Isc: 22 kA
Látszólagos teljesítmény: 103,7 kVA 460 V-nál (normál terhelés), 81,0 kVA 460 V-nál (nagy terhelés)
Folyamatos kimeneti áram: 145 A 2,5 kHz-nél normál terhelésnél, 106 A 2,5 kHz-nél nagy terhelésnél
Maximális tranziens áram: 160 A 60 mp-ig (normál terhelés), 159 A 60 mp-ig (nagy terhelés)
Vezérlési jellemzők
Aszinkron motor vezérlési profil: Állandó nyomaték standard, Optimalizált nyomaték mód, Változó nyomaték standard
Kimeneti frekvencia: 0,1…500 Hz
Névleges kapcsolási frekvencia: 2,5 kHz
Kapcsolási frekvencia: 1...8 kHz állítható
Előre beállított sebességek száma: 16 előre beállított sebesség
Kommunikáció
Kommunikációs port protokoll: Modbus soros
Opciós kártya: A foglalat: kommunikációs kártya, Profibus DP V1, A foglalat: digitális vagy analóg I/O bővítőkártya, A foglalat: relé kimeneti kártya
I/O jellemzők
Analóg bemenetek száma: 3
Analóg bemenet típusa: AI1, AI2, AI3 szoftveresen konfigurálható feszültség: 0...10 V DC, impedancia: 30 kOhm, felbontás 12 bit; AI1, AI2, AI3 szoftveresen konfigurálható áram: 0...20 mA, impedancia: 250 Ohm, felbontás 12 bit; AI2, AI3 szoftveresen konfigurálható hőmérséklet érzékelő vagy vízszint érzékelő
Digitális bemenetek száma: 6
Digitális bemenet típusa: DI1...DI6 programozható logikai bemenet, 24 V DC (<= 30 V), impedancia: 3,5 kOhm; DI5, DI6 programozható impulzus bemenetként: 0…30 kHz, 24 V DC (<= 30 V)
Analóg kimenetek száma: 2
Analóg kimenet típusa: Szoftveresen konfigurálható áram AQ1, AQ2: 0...20 mA, felbontás 10 bit; Szoftveresen konfigurálható feszültség AQ1, AQ2: 0...10 V DC impedancia 470 Ohm, felbontás 10 bit
Relé kimenet száma: 3
Relé kimenet típusa: Konfigurálható relé logika R1: hiba relé NO/NC elektromos tartósság 100000 ciklus; Konfigurálható relé logika R2: szekvencia relé NO elektromos tartósság 100000 ciklus; Konfigurálható relé logika R3: szekvencia relé NO elektromos tartósság 100000 ciklus
Fizikai jellemzők
Szélesség: 290 mm
Magasság: 762 mm, 922 mm EMC lemezzel
Mélység: 323 mm
Nettó súly: 53 kg
Környezeti paraméterek
Zajszint: 78 dB a 86/188/EEC szerint
Üzemi hőmérséklettartomány: -15…45 °C (teljesítménycsökkenés nélkül), 45…60 °C (teljesítménycsökkentéssel)
Tárolási hőmérséklet: -40…70 °C
Üzemi magasság: <= 1000 m teljesítménycsökkenés nélkül, 1000...4800 m áramerősség-csökkentéssel 1 % / 100 m
Relatív páratartalom: 5…95 % kondenzáció nélkül az IEC 60068-2-3 szerint
Szabványoknak való megfelelőség: IEC 61800-3, Environment 2 category C3 IEC 61800-3, IEC 61800-5-1, IEC 60721-3
Jelölés: CE
