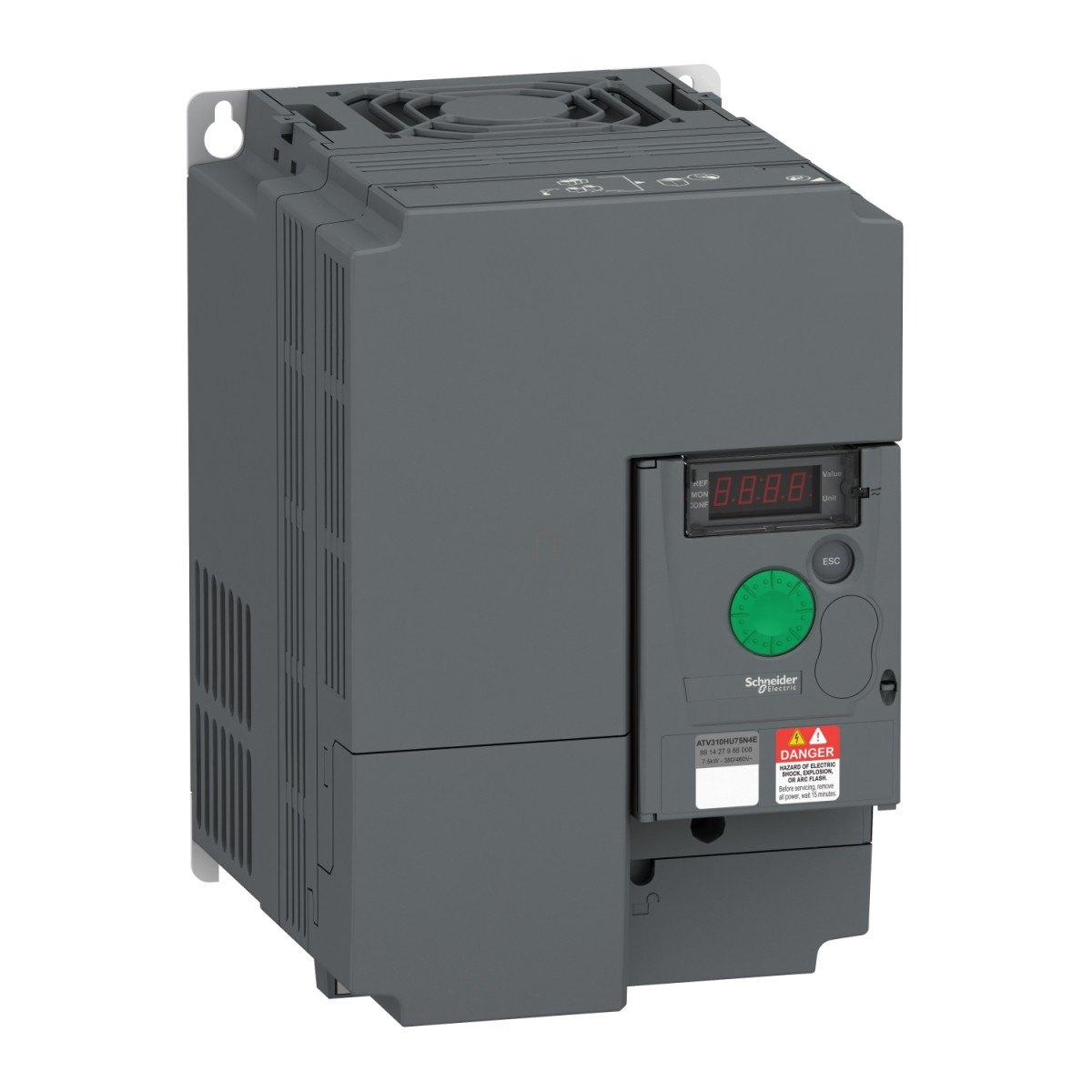

A Schneider Electric Altivar Easy 310 frekvenciaváltó család ATV310HU75N4E típusú tagja egy rendkívül sokoldalú és megbízható eszköz, amelyet kifejezetten egyszerű gépek vezérlésére optimalizáltak. Ez a három fázisú, 380-460 V tápfeszültségű frekvenciaváltó kétféle üzemmódban használható: nehéz üzemben 7,5 kW (10 LE) teljesítményre, normál üzemben pedig akár 11 kW (15 LE) teljesítményre képes, ami kiemelkedő rugalmasságot biztosít különböző alkalmazási területeken.
Az ATV310HU75N4E frekvenciaváltó számos fejlett funkciót kínál az aszinkron motorok optimális vezérlésére. A készülék háromféle motorvezérlési profilt támogat: hagyományos feszültség/frekvencia (V/f) arányt, energiatakarékos kvadratikus U/f vezérlést, valamint a szenzor nélküli vektoros vezérlést (SVC), amely pontosabb fordulatszám-szabályozást és nyomatékszabályozást tesz lehetővé. A motorcsúszás-kompenzáció állítható, így a terhelés változása esetén is stabil fordulatszám tartható. A készülék 0,5-400 Hz kimeneti frekvencia tartományban működik, a névleges kapcsolási frekvencia 4 kHz, de 2-12 kHz között állítható a felhasználási igényeknek megfelelően. A sebességtartomány aszinkron motoroknál 1:20, ami a legtöbb egyszerű alkalmazáshoz tökéletesen elegendő.
A frekvenciaváltó kiemelkedő túlterhelhetőséggel rendelkezik: a névleges motornyomaték 170-200%-át is képes biztosítani rövid ideig, a pontos érték a hajtás teljesítményétől és a motor típusától függ. Fékezési nyomaték tekintetében fékellenállással akár a névleges motornyomaték 150%-át is elérheti, fékellenállás nélkül pedig a névleges motornyomaték 70%-át. A DC-injektálásos fékezés is rendelkezésre áll, amely 30 másodpercig tartó megállítást tesz lehetővé. A gyorsítási és lassítási rámpák lineáris, S vagy U karakterisztikájúak lehetnek, és 0-999,9 másodperc közötti időtartamban állíthatók, ami nagyfokú rugalmasságot biztosít különböző alkalmazási területeken.
A csatlakozási lehetőségek terén az ATV310HU75N4E frekvenciaváltó gazdagon felszerelt. Egy analóg bemenetet kínál, amely konfigurálható 0-20 mA áramjelre (250 Ohm bemeneti impedanciával) vagy 0-10 V / 0-5 V feszültségjelre (30 kOhm bemeneti impedanciával). Négy programozható digitális bemenettel rendelkezik, amelyek 24 V DC feszültséggel működnek, és választhatóan negatív vagy pozitív logikával használhatók. Egy analóg kimenet is rendelkezésre áll, amely szoftveresen konfigurálható 0-10 V feszültségjelre vagy 0-20 mA áramjelre. A digitális kimenetek területén két opció áll rendelkezésre: egy logikai kimenet és egy védett relékimenet. A kommunikációs lehetőségek között megtalálható a Modbus protokoll, amely RJ45 csatlakozón keresztül érhető el, és 2-vezetékes RS-485 fizikai interfészt használ. A kommunikációs sebesség 4800-38400 bit/s között választható, és a hálózaton 1-247 címet lehet használni.
Védelmi funkciók tekintetében az ATV310HU75N4E rendkívül jól felszerelt: védelmet nyújt tápfeszültség-túlfeszültség, tápfeszültség-alulfeszültség, kimeneti fázisok és föld közötti túláram, túlmelegedés, motorfázisok közötti rövidzárlat, háromfázisú bemeneti fáziskiesés ellen, valamint termikus motorvédelmet biztosít a hajtáson keresztül az I²t folyamatos számításával. A készülék IP20 védettséggel rendelkezik, a felső részen lévő takarólemez nélkül, illetve IP4X védettséggel a tetején. Működési környezet szempontjából -10...55 °C közötti hőmérsékleten használható teljesítménycsökkenés nélkül, 55...60 °C között pedig a frekvenciaváltó tetején lévő védőburkolat eltávolításával üzemeltethető, 2,2% fokozatonkénti áramcsökkentéssel. A maximális tengerszint feletti magasság teljesítménycsökkenés nélkül 1000 méter. A készülék 50 dB zajszinttel működik, és elektromágnesesen kompatibilis az IEC szabványok követelményeivel.
Schneider Electric Altivar Easy 310 - ATV310HU75N4E műszaki adatok
Általános jellemzők
Termékcsalád: Easy Altivar 310
Termék vagy komponens típusa: Frekvenciaváltó
Speciális alkalmazás: Egyszerű gépek
Kivitel: Hűtőbordával
Eszköz rövid neve: ATV310
Tápellátás fázisainak száma: Háromfázisú
Névleges tápfeszültség: 380...460 V - 15...10 %
Motorteljesítmény
Motorteljesítmény kW: 7,5 kW nehéz üzemben / 11 kW normál üzemben
Motorteljesítmény LE: 10 LE nehéz üzemben / 15 LE normál üzemben
Teljesítményadatok
Vonali áram: 26,6 A 380 V-nál (nehéz üzem) / 29,5 A 380 V-nál (normál üzem) / 22,4 A 460 V-nál (nehéz üzem) / 24,8 A 460 V-nál (normál üzem)
Látszólagos teljesítmény: 17,8 kVA 460 V-nál (nehéz üzem) / 19,4 kVA 460 V-nál (normál üzem)
Folyamatos kimeneti áram: 17 A nehéz üzem / 22,8 A normál üzem
Maximális átmeneti áram: 25,5 A 60 másodpercig (nehéz üzem) / 25,1 A 60 másodpercig (normál üzem)
Teljesítménydisszipáció: 241,2 W névleges áramnál (nehéz üzem) / 317,8 W névleges áramnál (normál üzem)
Frekvenciaváltó jellemzők
Frekvenciaváltó kimeneti frekvencia: 0,5...400 Hz
Névleges kapcsolási frekvencia: 4 kHz
Kapcsolási frekvencia: 2...12 kHz állítható
Sebességtartomány: 1...20 aszinkron motornál
Átmeneti túlnyomaték: 170...200 % a névleges motornyomatékhoz képest, a hajtás teljesítményétől és a motor típusától függően
Fékezési nyomaték: A névleges motornyomaték 150%-áig fékellenállással / A névleges motornyomaték 70%-áig fékellenállás nélkül
Aszinkron motorvezérlési profil
Feszültség/frekvencia arány (V/f)
Feszültség/frekvencia arány - Energiatakarékos, kvadratikus U/f
Szenzor nélküli vektoros vezérlés (SVC)
Kommunikáció
Kommunikációs port protokoll: Modbus
Csatlakozó típusa: RJ45 (az előlapon) Modbus-hoz
Fizikai interfész: 2-vezetékes RS 485 Modbus-hoz
Átviteli keret: RTU Modbus-hoz
Átviteli sebesség: 4800 bit/s, 9600 bit/s, 19200 bit/s, 38400 bit/s
Címek száma: 1...247 Modbus-hoz
Bemenetek és kimenetek
Analóg bemenet száma: 1
Analóg bemenet típusa: Konfigurálható áram AI1 0...20 mA 250 Ohm / Konfigurálható feszültség AI1 0...10 V 30 kOhm / Konfigurálható feszültség AI1 0...5 V 30 kOhm
Diszkrét bemenet száma: 4
Diszkrét bemenet típusa: Programozható LI1...LI4 24 V 18...30 V
Analóg kimenet száma: 1
Analóg kimenet típusa: AO1 szoftveresen konfigurálható feszültség: 0...10 V AC 0...10 V 0...0,02 A, impedancia: 470 Ohm, felbontás 8 bit / AO1 szoftveresen konfigurálható áram: 0...20 mA, impedancia: 800 Ohm, felbontás 8 bit
Diszkrét kimenet száma: 2
Diszkrét kimenet típusa: Logikai kimenet LO+, LO- / Védett relékimenet R1A, R1B, R1C 1 C/O
Védelem
Védelmi típus: Tápellátás túlfeszültség / Tápellátás alulfeszültség / Túláram a kimeneti fázisok és a föld között / Túlmelegedés elleni védelem / Rövidzárlat a motorfázisok között / Háromfázisú bemenet fáziskiesés elleni védelem / Termikus motorvédelem a hajtáson keresztül az I²t folyamatos számításával
Fizikai jellemzők
Magasság: 232 mm
Szélesség: 150 mm
Mélység: 171 mm
Nettó tömeg: 3,7 kg
Zajszint: 50 dB
Környezeti feltételek
IP védettségi fokozat: IP20 felső takarólemez nélkül / IP4X a tetején
Szennyezési fokozat: 2 az IEC 61800-5-1 szerint
Környezeti jellemzők: Porral szembeni ellenállás 3S2 osztály az IEC 60721-3-3 szerint / Vegyi szennyeződésekkel szembeni ellenállás 3C3 osztály az IEC 60721-3-3 szerint
Ütésállóság: 15 gn az IEC 60068-2-27 szerint 11 ms-ra
Relatív páratartalom: 5...95% lecsapódás nélkül az IEC 60068-2-3 szerint / 5...95% csepegő víz nélkül az IEC 60068-2-3 szerint
Környezeti hőmérséklet tároláshoz: -25...70 °C
Környezeti hőmérséklet üzemeltetéshez: -10...55 °C teljesítménycsökkenés nélkül / 55...60 °C a hajtás tetején lévő védőburkolat eltávolításával, 2,2% teljesítménycsökkenés °C-onként
Üzemi magasság: <= 1000 m teljesítménycsökkenés nélkül
Szabványok és tanúsítványok
Szabványok: IEC 61800-3, IEC 61800-5-1
Termék tanúsítványok: CE, EAC, KC
