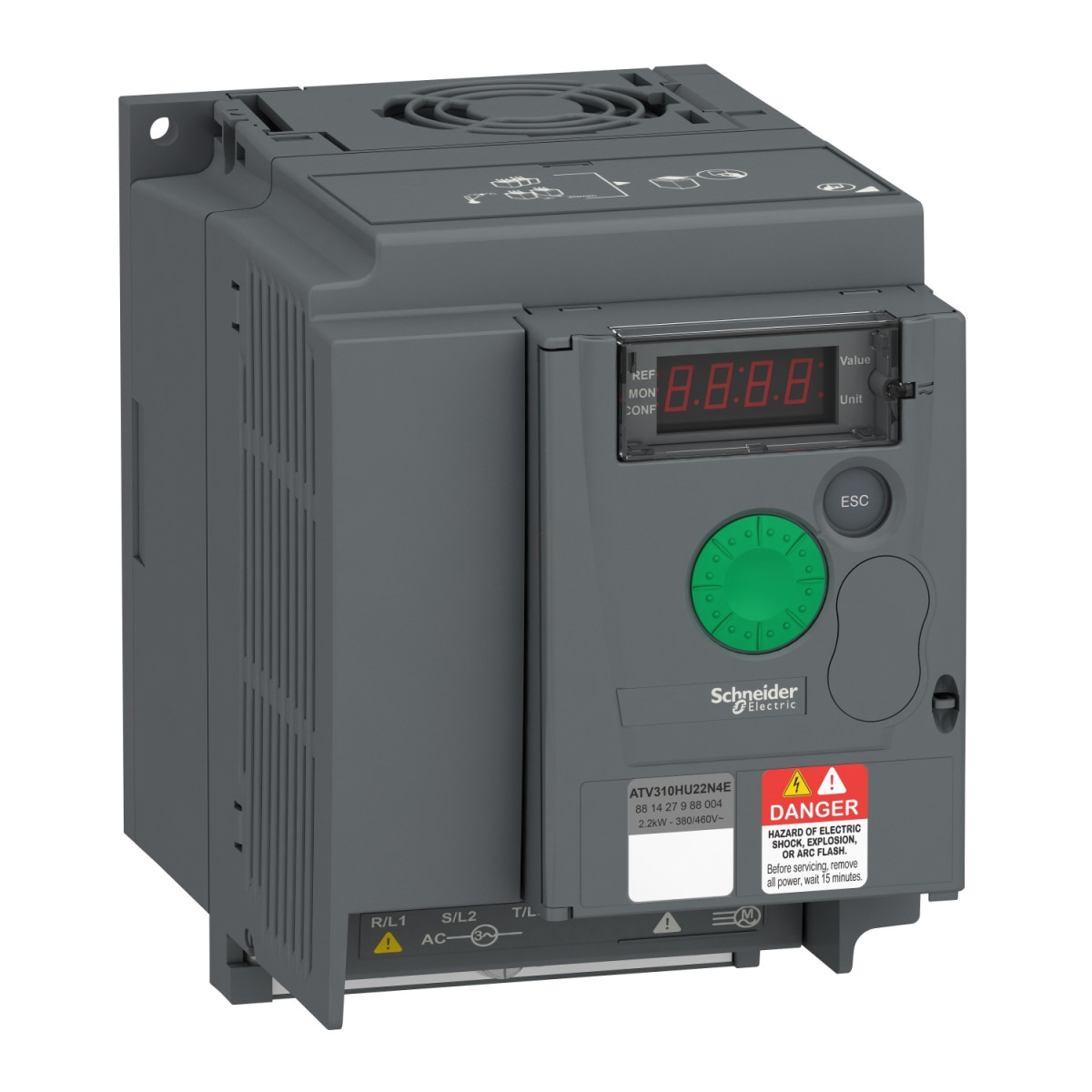

Az Easy Altivar 310 típusú frekvenciaváltó a Schneider Electric kínálatának egy sokoldalú és megbízható tagja, amely kifejezetten egyszerű gépek vezérlésére lett optimalizálva. Ez a háromfázisú, 2,2 kW-os (3 lóerős) heavy duty frekvenciaváltó ideális választás olyan alkalmazásokhoz, ahol a kompakt kialakítás és a megbízható működés egyaránt fontos szempont.
Az ATV310HU22N4E modell 380-460V-os tápfeszültség tartománnyal rendelkezik, így tökéletesen illeszkedik az ipari környezetben általánosan használt hálózatokhoz. A készülék hőleadó egységgel (heat sink) és beépített ventilátorral rendelkezik, amely hatékony hűtést biztosít még intenzív üzemeltetési körülmények között is. A frekvenciaváltó zajszintje mindössze 50 dB, így csendes működésre képes, ami előnyös lehet zajérzékeny környezetben. A termék IP20-as védelemmel rendelkezik, a felső részen pedig IP4X védelmi szintet biztosít.
A készülék kiváló vezérlési funkciókat kínál, mint például a feszültség/frekvencia arány szabályozása (V/f), az energiatakarékos, kvadratikus U/f vezérlés, valamint a szenzor nélküli vektoros szabályozás (SVC). A frekvenciaváltó 0,5-400 Hz kimeneti frekvenciatartománnyal rendelkezik, ami széles alkalmazási területet fed le. A névleges kapcsolási frekvencia 4 kHz, de ez 2-12 kHz között állítható. Az ATV310HU22N4E maximális átmeneti túlterhelhetősége a motor névleges nyomatékának 170-200%-a, ami kiváló dinamikai tulajdonságokat biztosít a hajtott rendszer számára. Fékezési nyomatéka fékellenállással a motor névleges nyomatékának akár 150%-át is elérheti, anélkül pedig 70%-ot biztosít. A motor csúszáskompenzációja állítható, ami pontos fordulatszám-szabályozást tesz lehetővé változó terhelési viszonyok mellett is.
Kommunikációs szempontból az ATV310HU22N4E Modbus protokollt támogat, RJ45 csatlakozón keresztül, 2-vezetékes RS485 fizikai interfésszel. A kommunikációs sebesség 4800-tól 38400 bit/s-ig állítható, és számos Modbus szolgáltatást támogat, mint például a regiszterek olvasása és írása. A készülék egy analóg bemenetet (konfigurálható 0-10V, 0-5V vagy 0-20mA), négy programozható digitális bemenetet (24V, 18-30V), egy analóg kimenetet és két digitális kimenetet kínál a sokoldalú vezérlési lehetőségek érdekében. A logikai relé kimenetek terhelhetősége induktív terhelés esetén 2A/250VAC vagy 2A/30VDC, rezisztív terhelés esetén pedig 3A/250VAC vagy 4A/30VDC.
A frekvenciaváltó számos védelmi funkcióval rendelkezik, beleértve a túlfeszültség-, feszültségesés-, túláram-, túlmelegedés-védelmet, a fáziskiesés elleni védelmet, valamint a motor termikus védelmét az I²t folyamatos számításával. A készülék méretei kompaktak: magassága 143 mm, szélessége 105 mm, mélysége 151 mm, tömege pedig mindössze 1,1 kg. Működési hőmérséklet tartománya -10°C és +55°C között van, 1000 m tengerszint feletti magasságig teljesítménycsökkentés nélkül használható. Az ATV310HU22N4E megfelel a vonatkozó nemzetközi szabványoknak, és CE, EAC, KC tanúsítványokkal rendelkezik, így globálisan alkalmazható.
Schneider Electric Altivar Easy 310 - ATV310HU22N4E - Frekvenciaváltó, 2.2 kW, 3 hp, 380...460 V, 3 fázis műszaki adatok
Általános jellemzők
Termékcsalád: Easy Altivar 310
Terméktípus: Frekvenciaváltó
Alkalmazás: Egyszerű gép
Kivitel: Hőleadó egységgel (heat sink)
Rövid megnevezés: ATV310
Hálózati fázisszám: Háromfázisú
Névleges tápfeszültség: 380...460 V - 15...10 %
Motorteljesítmény: 2.2 kW (heavy duty)
Motorteljesítmény LE-ben: 3 LE (heavy duty)
Zajszint: 50 dB
Kimeneti jellemzők
Kimenő frekvenciatartomány: 0.5...400 Hz
Névleges kapcsolási frekvencia: 4 kHz
Kapcsolási frekvencia: 2...12 kHz állítható
Sebesség tartomány: 1...20 az aszinkronmotorhoz
Átmeneti túlnyomaték: 170...200% a motor névleges nyomatékától függően
Fékezési nyomaték: Akár 150% a motor névleges nyomatékából fékellenállással, Akár 70% fékellenállás nélkül
Folyamatos kimeneti áram: 5.5 A (heavy duty)
Maximális átmeneti áram: 8.3 A 60 s-ig (heavy duty)
Kimeneti feszültség: 380...460 V háromfázisú
Kommunikációs jellemzők
Kommunikációs port protokoll: Modbus
Csatlakozó típusa: RJ45 (előlapon) Modbus-hoz
Fizikai interfész: 2-vezetékes RS 485 Modbus-hoz
Átviteli keret: RTU Modbus-hoz
Átviteli sebesség: 4800, 9600, 19200, 38400 bit/s
Címek száma: 1...247 Modbus-hoz
Kommunikációs szolgáltatások: Regiszterek olvasása (03) 29 szó, Regiszter írás (06) 29 szó, Több regiszter írása (16) 27 szó, Több regiszter olvasás/írás (23) 4/4 szó, Eszközazonosító olvasás (43)
Védelmi funkciók
Védelmi típusok: Tápfeszültség túlfeszültség, Tápfeszültség feszültségesés, Túláram a kimeneti fázisok és a föld között, Túlmelegedés elleni védelem, Rövidzár a motor fázisai között, Háromfázisú bemenet fáziskiesés elleni védelem, Motor termikus védelme a meghajtón keresztül I²t számítással
Fizikai jellemzők
Működési helyzet: Függőleges +/- 10 fok
Magasság: 143 mm
Szélesség: 105 mm
Mélység: 151 mm
Tömeg: 1.1 kg
Környezeti jellemzők
Tápellátás frekvenciája: 50/60 Hz +/- 5 %
IP védettségi fokozat: IP20 felső rész takarólemez nélkül, IP4X felül
Szennyezettségi fok: 2 az IEC 61800-5-1 szerint
Környezeti jellemzők: Porvédelem 3S2 osztály az IEC 60721-3-3 szerint, Vegyi szennyeződés elleni védelem 3C3 osztály az IEC 60721-3-3 szerint
Ütésállóság: 15 gn az IEC 60068-2-27 szerint 11 ms-ig
Relatív páratartalom: 5...95% lecsapódás nélkül az IEC 60068-2-3 szerint, 5...95% csepegő víz nélkül az IEC 60068-2-3 szerint
Tárolási környezeti hőmérséklet: -25...70 °C
Üzemi környezeti hőmérséklet: -10...55 °C teljesítménycsökkentés nélkül, 55...60 °C a meghajtó tetejéről a védőburkolat eltávolításával, 2,2% per °C áramerősség csökkentéssel
Üzemeltetési magasság: <= 1000 m teljesítménycsökkentés nélkül
