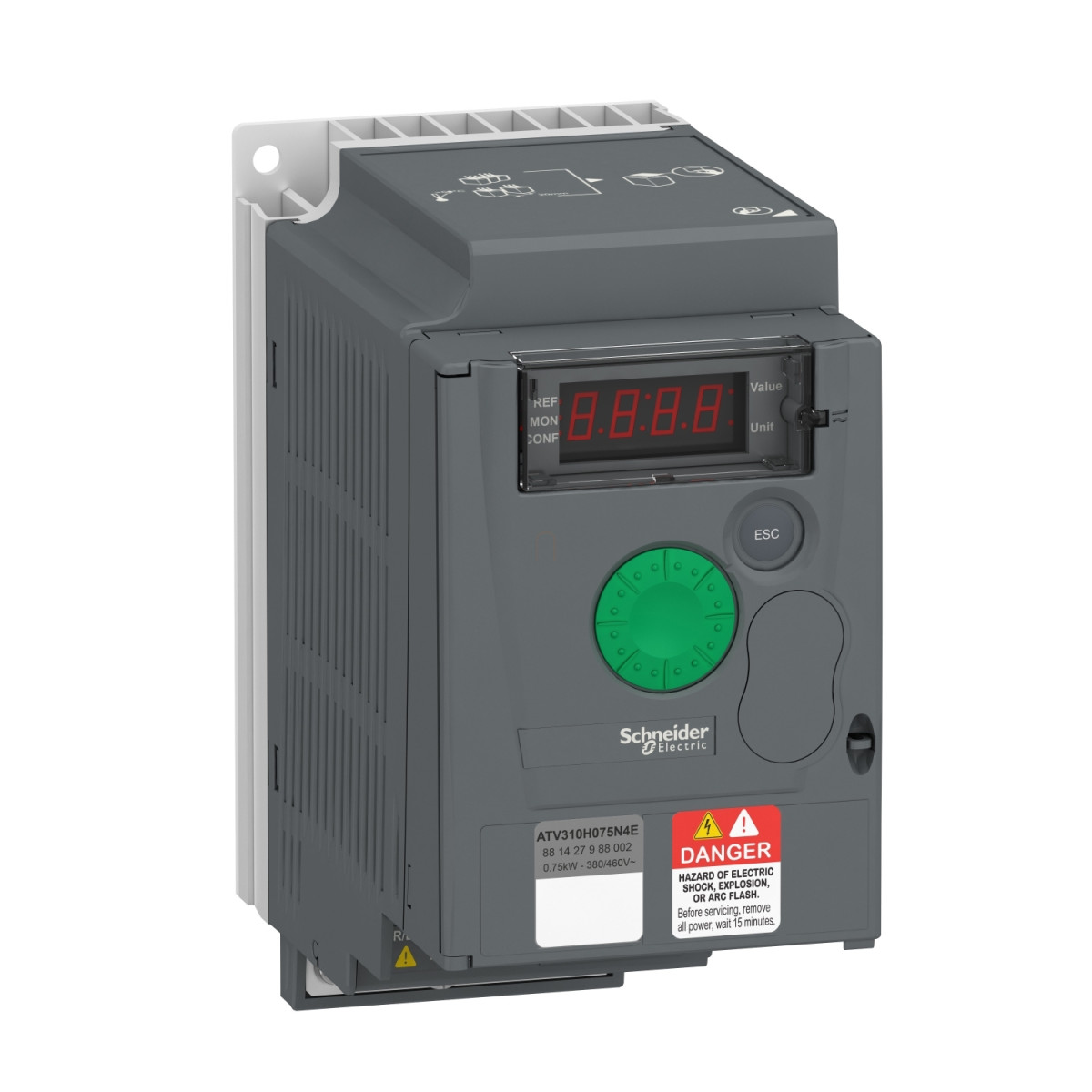

Az Easy Altivar 310 frekvenciaváltó családba tartozó ATV310H075N4E egy kompakt, nagy teljesítményű eszköz, amelyet egyszerű gépek vezérlésére terveztek. Ez a Schneider Electric által gyártott 0,75 kW-os (1 lóerős) háromfázisú frekvenciaváltó az aszinkron motorok sebességének hatékony és precíz szabályozására szolgál.
A készülék 380-460 V közötti háromfázisú tápfeszültség esetén használható, és kompakt méretének köszönhetően (143 mm × 72 mm × 140 mm) könnyen beépíthető különböző alkalmazási környezetekbe. Az ATV310H075N4E modell hűtőbordával ellátott kivitelben készül, önhűtő rendszerrel, ami optimális termikus teljesítményt biztosít. A frekvenciaváltó fő előnye, hogy a nehéz üzemi körülményekre tervezték, így ipari környezetben is megbízhatóan működik. A 0,5-400 Hz közötti kimenet széles sebességtartományban (1:20) teszi lehetővé az aszinkron motorok működtetését, ami különösen hasznos változó terhelési viszonyok között.
Az ATV310H075N4E kommunikációs protokollja a Modbus, RJ45 csatlakozóval és 2-vezetékes RS485 fizikai interfésszel. A kommunikációs sebesség 4800-tól 38400 bit/s-ig állítható, és 1-247 közötti címtartományt támogat, ami lehetővé teszi a rugalmas hálózati integrációt. A frekvenciaváltó terhelhetősége figyelemre méltó: nehéz üzemi körülmények között 2,3 A folyamatos kimeneti áramot biztosít, és akár 3,5 A áramot is képes átmenetileg (60 másodpercig) szolgáltatni. A készülék kompatibilitását a legfontosabb elektromágneses szabványokkal való megfelelőség biztosítja, és rendelkezik CE, EAC és KC minősítésekkel is.
A frekvenciaváltó vezérlési lehetőségei rendkívül sokoldalúak: feszültség/frekvencia arányos (V/f) vezérlés, energiatakarékos kvadratikus U/f jelleggörbés vezérlés, valamint szenzor nélküli vektoros szabályozás (SVC) közül választhatunk. Az analóg bemenet 0-20 mA áramjelként, vagy 0-10 V, illetve 0-5 V feszültségjelként konfigurálható. A négy programozható logikai bemenet (LI1-LI4) 24 V-os, 18-30 V tartományban használható, és mind negatív (sink), mind pozitív (source) logikával működtethető. A készülékhez egy analóg kimenet is tartozik, ami szoftveresen konfigurálható 0-10 V feszültség vagy 0-20 mA áramkimenetként. A védelem számos funkciót tartalmaz, többek között túlfeszültség, feszültséghiány, kimeneti fázisok és föld közötti túláram, túlmelegedés, motorfázisok közötti rövidzár, háromfázisú bemeneti fáziskimaradás elleni védelmet, valamint a motor termikus védelmét, amit a hajtás folyamatos I²t számítással biztosít.
Schneider Electric Altivar Easy 310 - ATV310H075N4E - Frekvenciaváltó, 0.75 kW, 1 hp, 380...460 V, 3 fázis műszaki adatok
Fő jellemzők
Termékcsalád: Easy Altivar 310
Terméktípus: Frekvenciaváltó
Alkalmazási terület: Egyszerű gépek
Kiviteli forma: Hűtőbordával
Rövid készüléknév: ATV310
Hálózati fázisszám: Háromfázisú
Névleges tápfeszültség: 380...460 V - 15...10%
Motorteljesítmény kW: 0,75 kW nehéz üzemmódban
Motorteljesítmény LE: 1 LE nehéz üzemmódban
Kiegészítő tulajdonságok
Mennyiség készletenként: 1 db
EMC szűrő: EMC szűrő nélkül
Hűtés típusa: Önhűtő
Kommunikációs port protokoll: Modbus
Csatlakozó típusa: RJ45 (előlapon) Modbus-hoz
Fizikai interfész: 2-vezetékes RS 485 Modbus-hoz
Átviteli keret: RTU Modbus-hoz
Átviteli sebesség: 4800 bit/s, 9600 bit/s, 19200 bit/s, 38400 bit/s
Címek száma: 1...247 Modbus-hoz
Teljesítmény jellemzők
Vonali áram: 3,5 A 380 V-nál (nehéz üzemmód), 3,1 A 460 V-nál (nehéz üzemmód)
Látszólagos teljesítmény: 2,5 kVA 460 V-nál (nehéz üzemmód)
Várható vonali Isc: 5 kA (nehéz üzemmód)
Folyamatos kimeneti áram: 2,3 A nehéz üzemmód
Maximális átmeneti áram: 3,5 A 60 másodpercig (nehéz üzemmód)
Teljesítmény disszipáció: 34,1 W, névleges áramnál (nehéz üzemmód)
Frekvencia és vezérlés
Frekvenciaváltó kimeneti frekvencia: 0,5...400 Hz
Névleges kapcsolási frekvencia: 4 kHz
Kapcsolási frekvencia: 2...12 kHz állítható
Sebességtartomány: 1...20 aszinkron motorhoz
Átmeneti túlnyomaték: 170...200% a névleges motornyomatékhoz képest a hajtás teljesítményétől és a motor típusától függően
Fékezőnyomaték: A névleges motornyomaték max. 70%-a fékellenállás nélkül
Aszinkron motor szabályozási profil
Feszültség/frekvencia arány (V/f)
Feszültség/frekvencia arány - Energiatakarékos, kvadratikus U/f
Szenzor nélküli vektoros vezérlés (SVC)
Kimeneti feszültség
380...460 V háromfázisú
Környezeti feltételek
Működési helyzet: Függőleges +/- 10 fok
Magasság: 143 mm
Szélesség: 72 mm
Mélység: 140 mm
Tápfrekvencia: 50/60 Hz +/- 5%
IP védelmi fokozat: IP20 felső részen takarólap nélkül, IP4X felső rész
Szennyezettségi fok: 2 az IEC 61800-5-1 szerint
Relatív páratartalom: 5...95% kondenzáció nélkül az IEC 60068-2-3 szerint
Tárolási környezeti hőmérséklet: -25...70 °C
Üzemi környezeti hőmérséklet: -10...55 °C értékcsökkenés nélkül, 55...60 °C a hajtás tetején lévő védőburkolat eltávolításával, 2,2% értékcsökkenés/°C
Üzemi magasság: <= 1000 m értékcsökkenés nélkül
