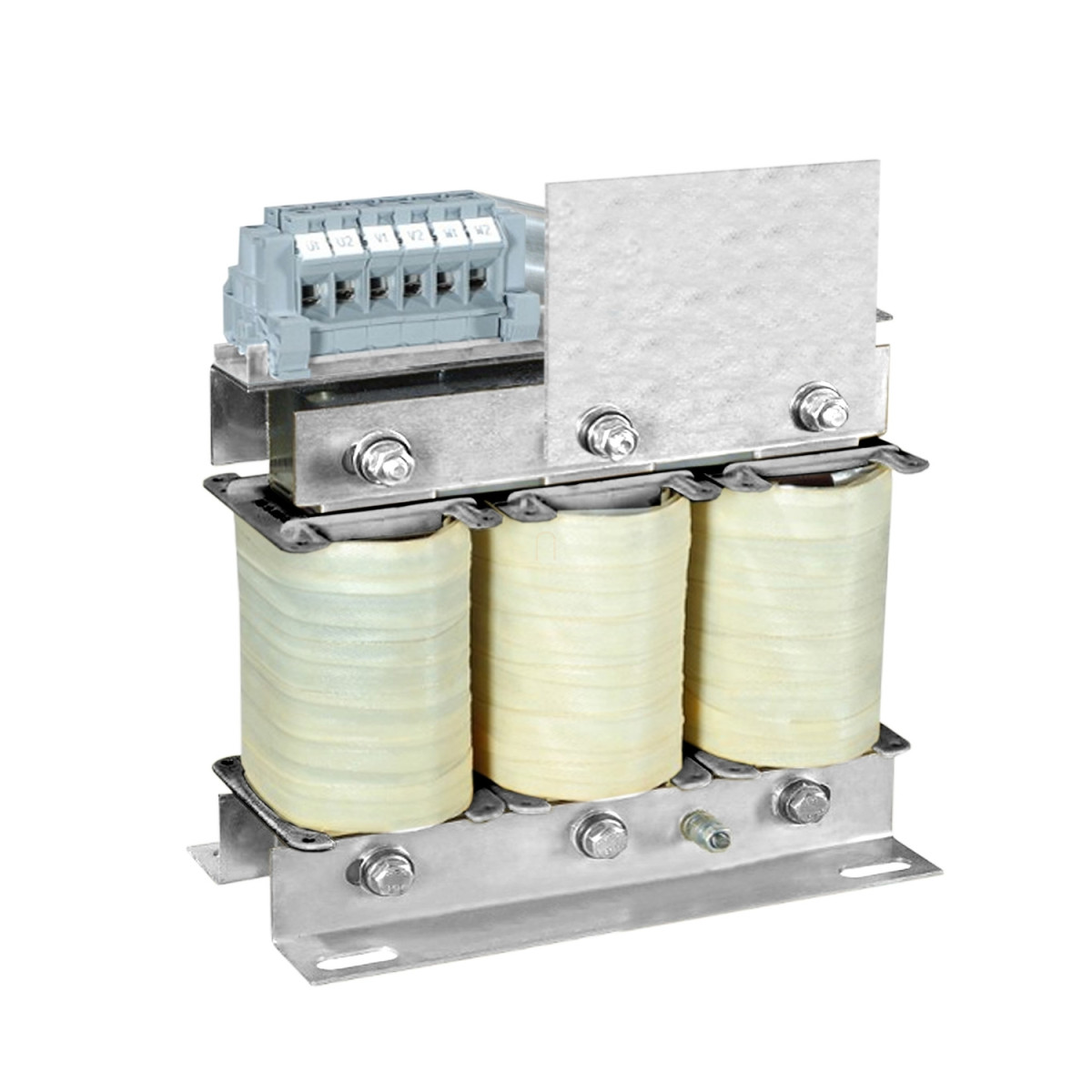

A Schneider Electric VW3A5209 szinuszszűrő egy high-end kimeneti szűrőegység, amelyet kifejezetten Altivar frekvenciaváltó sorozatokhoz terveztek. Ez a 400 amper névleges áramerősségű komponens tökéletes megoldást kínál a villamos hajtásrendszerek optimalizálására és a motor védelmére.
A szinuszszűrő elsődleges funkciója, hogy jelentősen javítsa a frekvenciaváltók által generált jel minőségét, csökkentve a harmonikus torzítást és a feszültségcsúcsokat. Ezáltal védi a motorokat a káros hatásoktól, meghosszabbítja élettartamukat és javítja a rendszer megbízhatóságát. A VW3A5209 modell különösen hasznos hosszabb motorkábel esetén, mivel minimalizálja a kábelhosszból eredő feszültségeséseket és reflexiókat.
A szinuszszűrő kompatibilis számos Altivar sorozattal, beleértve az Altivar 61Q, 71Q, 61, 71, valamint az újabb Process ATV600 és ATV900 frekvenciaváltó családokat is. Konkrétan használható többek között az ATV61HC22N4, ATV61QC20N4, ATV61QC25N4, ATV71HC20N4, ATV71HC25N4, ATV71QC20N4, ATV71QC25N4 modellekhez, illetve az ATV630 és ATV930 220 kW-os fali kivitelű változatokhoz is. A szűrőt 4-8 kHz kapcsolási frekvenciájú rendszerekhez optimalizálták, és maximum 100 Hz kimeneti frekvenciáig alkalmazható.
Műszaki paramétereit tekintve a VW3A5209 500 V AC maximális megengedett feszültséggel rendelkezik, és 1900 W hőveszteséggel kell számolni 100 Hz-en. Az elektromos csatlakoztatást 11 mm átmérőjű vezetékekkel lehet megoldani. A névleges terhelésnél a maximális feszültségesés 10%, és a készülék képes rövid ideig (60 másodpercig) a névleges áram 1,5-szeresét is elviselni. A robusztus kialakításnak köszönhetően ellenáll akár 1 gn rezgésnek (13-200 Hz tartományban) és 15 gn ütésnek (11 ms időtartamig).
A szinuszszűrő IP00 védettségi fokozattal rendelkezik, ami azt jelenti, hogy nem védett por és víz ellen, így zárt kapcsolószekrényben való telepítése javasolt. Működési hőmérséklet-tartománya -10°C és +40°C között van terheléscsökkentés nélkül, míg 40-50°C között fokonként 1,5% áramerősség-csökkentés szükséges. Tárolási hőmérséklettartománya -40°C és +65°C közötti. Tengerszint feletti 1000 méterig telepíthető névleges terheléssel, efölött pedig 3000 méterig 100 méterenként 1% áramerősség-csökkentés mellett.
A VW3A5209 szinuszszűrő telepítése egyszerű, de fontos a megfelelő távolságok betartása. A termék minden oldalról legalább 200 mm (7,87 hüvelyk) szabad teret igényel a megfelelő hűtés érdekében. A szerelési útmutató szerinti pontos pozicionálás elengedhetetlen az optimális működéshez. A termék méretei: 480 x 600 x 340 mm (szélesség x magasság x mélység), nettó tömege pedig 190 kg.
Schneider Electric Altivar 71 - VW3A5209 - frekvenciaváltó kiegészítő, kimeneti szinuszszűrő, IP00, 400A, Process 600/900 frekvenciaváltóhoz műszaki adatok
Fő jellemzők
Termék vagy komponens típus: Szinuszfilter
Kompatibilitás: Altivar 61Q, Altivar 71Q, Altivar 61, Altivar Process ATV900, Altivar 71, Altivar Process ATV600
Névleges áram: 400 A
Termékspecifikus alkalmazás: Kimeneti szűrő
Hőveszteség: 1900 W 100 Hz frekvencián
Termék kompatibilitás: ATV61HC22N4, ATV61QC20N4, ATV61QC25N4, ATV71HC20N4, ATV71HC25N4, ATV71QC20N4, ATV71QC25N4, ATV630 fali frekvenciaváltó - 220 kW, 380...480 V, ATV930 fali frekvenciaváltó - 220 kW, 380...480 V
Kapcsolási frekvencia: 4...8 kHz
Maximális kimeneti frekvencia: 100 Hz
Maximális megengedett feszültség: 500 V AC
Kiegészítő adatok
Elektromos csatlakozás: 11 mm átmérőjű csupasz vezetékek
Maximális feszültségesés névleges terhelésnél: 10 %
Maximális áram: 1,5 x névleges áram (időtartam = 60 s)
Nettó tömeg: 190 kg
Környezeti adatok
IP védelmi fokozat: IP00
Környezeti jellemzők: 3B1 megfelelően az IEC 721-3-3 szerint, 3C2 megfelelően az IEC 721-3-3 szerint, 3S1 megfelelően az IEC 721-3-3 szerint
Szennyezettségi fok: 2 megfelelően az EN 50178 szerint
Rezgésállóság: 1 gn (f= 13...200 Hz) megfelelően az IEC 60068-2 szerint, 1,5 mm csúcstól csúcsig (f= 3...13 Hz) megfelelően az IEC 60068-2 szerint
Ütésállóság: 15 gn 11 ms-ig megfelelően az IEC 60068-2-27 szerint
Relatív páratartalom: 0...95 %
Környezeti hőmérséklet üzemeltetés közben: 40...50 °C (áramcsökkentéssel 1,5 % per °C), -10...40 °C (áramcsökkentés nélkül)
Környezeti hőmérséklet tárolás alatt: -40...65 °C
Üzemeltetési magasság: <= 1000 m áramcsökkentés nélkül, 1000...3000 m áramcsökkentéssel 1 % per 100 m
Méretek
Méretek mm-ben: a: 480, b: 600, c: 340, G: 430, H: 238, Ø: 13 x 18, Ø1: 11
Méretek hüvelykben: a: 18.90, b: 23.62, c: 13.38, G: 16.93, H: 9.37, Ø: 0.51 x 0.71, Ø1: 0.43
Szerelési ajánlások
A megfelelő működéshez minden oldalról legalább 200 mm (7.87 hüvelyk) szabad teret kell biztosítani
