A Schneider Electric VW3A46118 egy kiváló minőségű passzív szűrő, amelyet kifejezetten változtatható fordulatszámú hajtások (VSD) számára terveztek. Ez a 395A névleges kimeneti áramerősségű szűrő 400V ±10% névleges tápfeszültségen és 50Hz ±2% hálózati frekvencián működik, így tökéletesen illeszkedik az ipari alkalmazásokhoz. A termék elsődleges célja a frekvenciaváltók által generált felharmonikusok csökkentése, amely jelentősen javítja a telepítés elektromos minőségét és csökkenti a hálózat terhelését.
A VW3A46118 passzív szűrő teljes mértékben kompatibilis a Schneider Electric frekvenciaváltó családjainak széles körével, beleértve az Altivar 61, Altivar Process ATV600, Altivar Process ATV900 és Altivar 71 sorozatokat. A szűrő hatékonyságát jól mutatja, hogy akár 10%-ra képes csökkenteni a teljes harmonikus torzítást (THDI) a különböző teljesítményű motorok esetében, legyen szó akár 560 kW/800 LE vagy kisebb, 200 kW/300 LE teljesítményű alkalmazásokról. Ez a jelentős harmonikus csökkentés nemcsak a hálózat minőségét javítja, de segít megfelelni a szigorú nemzetközi szabványoknak (IEC 61000-sorozat) is, amelyek a hálózati felharmonikusok korlátozására vonatkoznak.
A VW3A46118 szűrő műszaki paraméterei impozánsak. A 98%-os hatásfok mellett mindössze 1175W hőveszteséggel működik, ami energiahatékony megoldást jelent. A teljesítménytényező (cos phi) értéke terheléstől függően változik: 100%-os vonali áramnál 0,99, 150%-os vonali áramnál 1, míg 75%-os vonali áramnál 0,85. A szűrő maximális árama a névleges áram 1,5-szerese, amely 60 másodpercig tartható fenn. Az elektromos csatlakozás az A, B terminálokon keresztül történik 2,5 mm² kapacitással, valamint az X1-1...X2-3 terminálokon 25...300 mm² kapacitással. Az elektromos szigetelési osztály F. A termék védelmi fokozata IP20, de zárt szekrénybe szerelve IP55-re növelhető. A szűrő csak függőleges helyzetben szerelhető fel, és minden oldalon legalább 150 mm (5,88 hüvelyk) szabad helyet igényel a megfelelő hűtés érdekében.
A VW3A46118 passzív szűrő környezeti működési feltételei rugalmasak: 5-45°C közötti környezeti hőmérsékleten üzemelhet áramcsökkentés nélkül, és 45-60°C között is használható 3%-os áramcsökkentéssel fokonként. A relatív páratartalom 5-85% lehet kondenzáció nélkül. A tengerszint feletti működési magasság 1000 méterig áramcsökkentés nélkül lehetséges, 1000-4000 méter között pedig 5% áramcsökkentéssel 1000 méterenként. A termék méreteiben is impozáns: 800 mm magas, 448,5 mm széles és 900,06 mm mély, nettó tömege pedig 172 kg. A rezgésállóság tekintetében megfelel az IEC 60068-2-6 szabványnak: 5-13,2 Hz között 2 mm csúcstól-csúcsig, 13,2-150 Hz között pedig 0,7 g gyorsulással. Mindezen műszaki paraméterek és a Schneider Electric VW3A46118 cikkszámú passzív szűrő univerzális kompatibilitása teszi ideális választássá professzionális ipari alkalmazásokhoz, ahol fontos a hálózati harmonikusok csökkentése és a rendszer elektromos minőségének javítása.

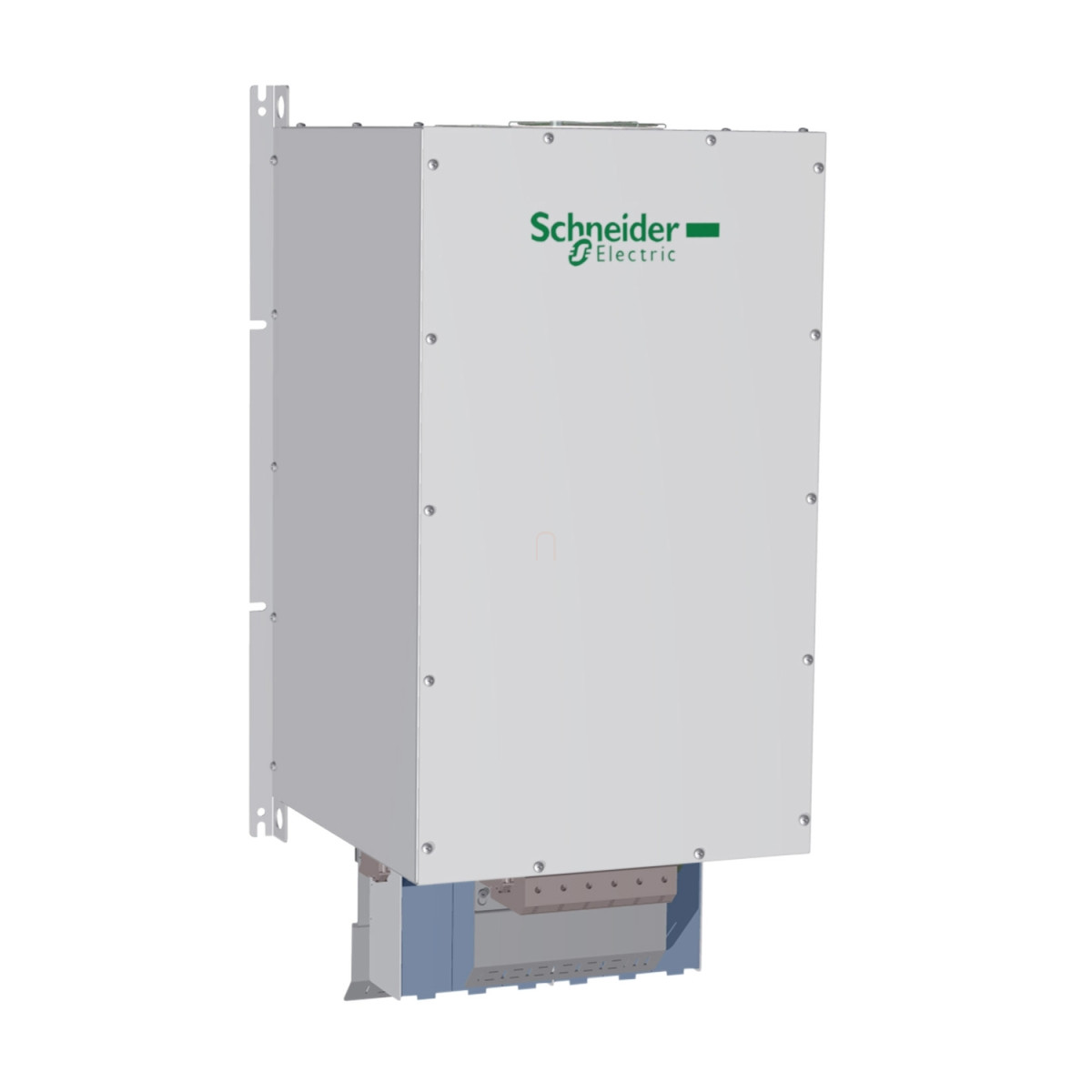

Schneider Electric Altivar 71 - VW3A46118 - frekvenciaváltó kiegészítő, passzív szűrő, 395A, 400V, 50Hz, Process 600/900 frekvenciaváltókhoz műszaki adatok
Főbb jellemzők
Termék vagy alkatrész típusa: Passzív szűrő
Termék specifikus alkalmazás: Harmonikus áramok csökkentése
Kompatibilitás
Kompatibilis termékek: Altivar 61, Altivar Process ATV600, Altivar Process ATV900, Altivar 71
Elektromos jellemzők
Névleges tápfeszültség: 400 V +/- 10 %
Tápellátás frekvenciája: 50 Hz +/- 2 %
Névleges áram: 380 A bemeneten, 395 A kimeneten
Hálózati fázisok száma: 3 fázis
Teljes harmonikus torzítás (THDI): 10 % különböző motorteljesítmények esetén (560 kW/800 LE-től 200 kW/300 LE-ig)
Maximális áram: 1,5 x névleges áram (időtartam = 60 s)
Hatásfok: 98 %
Hőveszteség: 1175 W
Teljesítménytényező (cos phi): 1 (150 % vonali áramnál), 0,85 (75 % vonali áramnál), 0,99 (100 % vonali áramnál)
Elektromos csatlakozás: A, B csatlakozó, csatlakozási kapacitás: 2,5 mm², X1-1...X2-3 csatlakozó, csatlakozási kapacitás: 25...300 mm²
Elektromos szigetelési osztály: F osztály
Környezeti jellemzők
Védettségi fokozat: IP20, IP55 (zárt szekrénybe szerelve)
Rezgésállóság: 2 mm csúcstól csúcsig (f= 5...13.2 Hz) az IEC 60068-2-6 szerint, 0.7 gn (f= 13.2...150 Hz) az IEC 60068-2-6 szerint
Relatív páratartalom: 5...85 % kondenzáció nélkül
Üzemi környezeti hőmérséklet: 45...60 °C (3 % áramcsökkentéssel °C-onként), 5...45 °C (áramcsökkentés nélkül)
Tárolási környezeti hőmérséklet: -25...55 °C eredeti csomagolásban tárolva, -25...65 °C szállítás közben
Üzemi magasság: <= 1000 m áramcsökkentés nélkül, > 1000...4000 m 5 % áramcsökkentéssel 1000 méterenként
Szabványok és megfelelőségek
Szabványoknak megfelelőség: IEC 61000-2-4, IEC 61000-3-4, IEC 61000-2-2, IEC 61000-3-12, G5/4 mérnöki ajánlás, IEC 61000-3-2
Fizikai paraméterek
Nettó tömeg: 172 kg
Méretek
Magasság: 800 mm (31.50 in.)
Szélesség: 448.5 mm (17.66 in.)
Mélység: 900.06 mm (35.43 in.)
