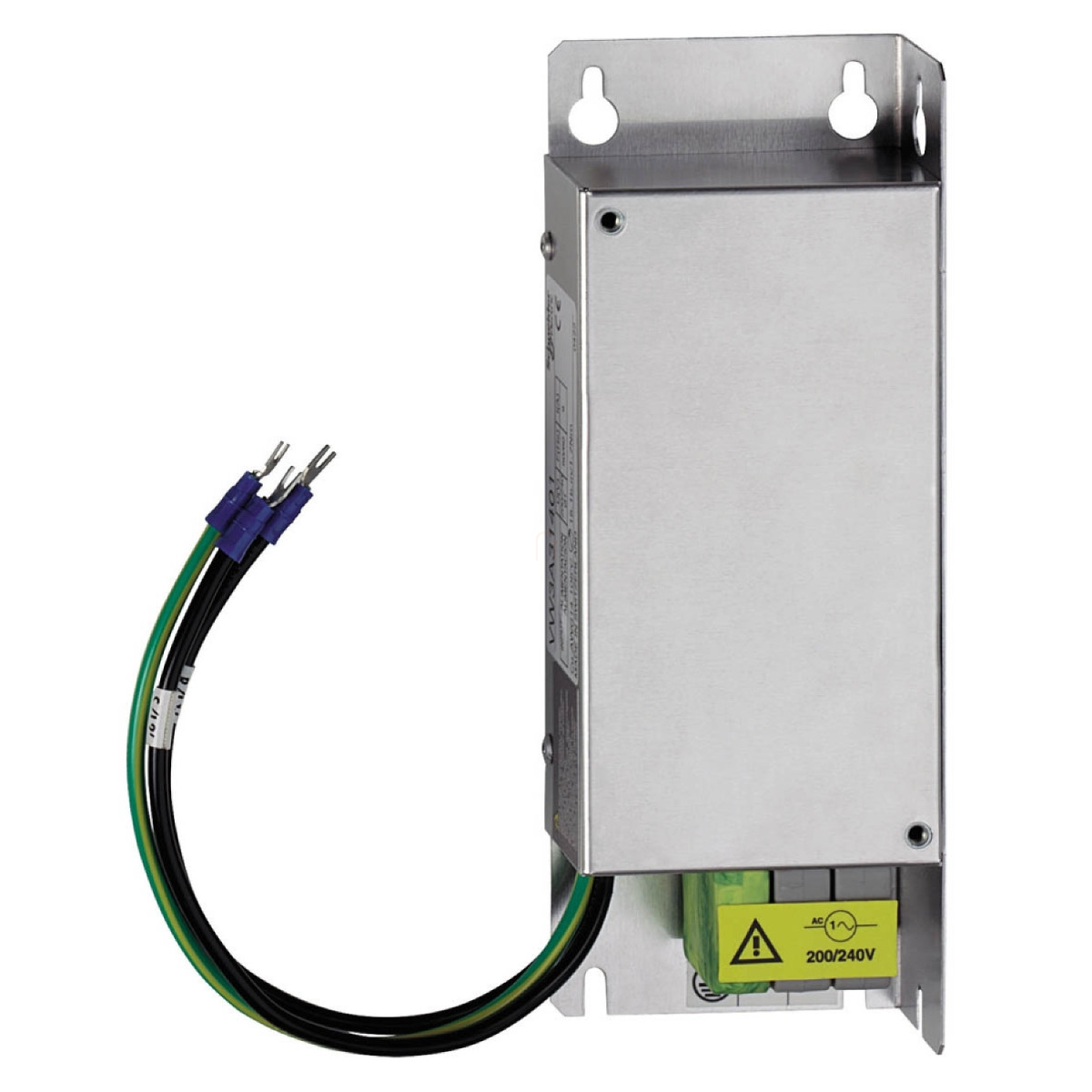

A Schneider Electric VW3A31401 egy speciális EMC bemeneti szűrő, amely kifejezetten egyfázisú tápellátású frekvenciaváltókhoz és szervo meghajtásokhoz lett kifejlesztve. Ez a kiegészítő komponens 9 amper névleges árammal rendelkezik, és a rádiófrekvenciás interferenciák hatékony szűrésére szolgál, így biztosítva az elektromágneses kompatibilitást az ipari környezetben működő berendezések között.
A VW3A31401 EMC szűrő számos Schneider Electric termékcsaláddal kompatibilis, többek között az Altivar 312, Altivar 312 Solar, Altivar 31C, Altivar Machine ATV320, Lexium SD3, Lexium 23 Plus és Lexium 05 sorozatú hajtásokkal. Részletesebben, a szűrő használható különböző teljesítményű szervo meghajtásokkal (LXM23 motorok: 0,1 kW, 0,2 kW, 0,4 kW), valamint ATV312, ATV31C és ATV320 típusú frekvenciaváltókkal, amelyek 0,18 kW-tól 0,75 kW-ig terjedő motorokat vezérelnek 200...240 V egyfázisú hálózatról. A terméket kifejezetten úgy tervezték, hogy javítsa az ipari automatizálási rendszerek elektromágneses kompatibilitását, csökkentve a rádiófrekvenciás zavarokat, amelyek befolyásolhatják a közeli elektromos berendezések működését.
A VW3A31401 EMC szűrő műszaki paraméterei figyelemre méltóak: 200...240 V tápfeszültség tartományban működik (±10% tűréssel), maximális földzárlati árama 100 mA 50 Hz-en, hővesztesége pedig 3,7 W az ATV31C018M2 modell esetében. A termék védettsége IP20, a felső része pedig IP41 besorolású, ami megfelelő védelmet biztosít a por és minimális védelmet a folyadékok ellen. Üzemi hőmérséklet-tartománya -10...+50 °C, tárolási hőmérséklete -25...+70 °C között lehet. Az eszköz tengerszint feletti 1000 méteres magasságig teljes névleges árammal működhet, e fölött pedig 1%-os áramcsökkentés szükséges 100 méterenként, egészen 3000 méteres magasságig. Rezgésállósága 1 gn (f= 13...150 Hz) és 1,5 mm csúcstól csúcsig (f= 3...13 Hz) az IEC 60068-2-6 szabvány szerint, ütésállósága pedig 15 gn 11 ms időtartamig az IEC 60068-2-27 szabvány szerint. A termék megfelel az IEC 61800-3 szabványnak is, amely a változtatható sebességű elektromos hajtásrendszerekre vonatkozó EMC követelményeket határozza meg.
Schneider Electric Altivar 31 - VW3A31401 - frekvenciaváltó kiegészítő, bemeneti EMC szűrő, 1 fázisú, 9A, ATV320 frekvenciaváltóhoz műszaki adatok
Fő jellemzők
Termékcsalád: Altivar
Termék vagy komponens típusa: EMC bemeneti szűrő
Kompatibilitás: Lexium SD3, Altivar 312 Solar, Lexium 23 Plus, Altivar Machine ATV320, Altivar 312, Altivar 31C, Lexium 05
Termék kompatibilitás
Servo meghajtás LXM23 motor: 0.1 kW, 0.2 kW, 0.4 kW
ATV312H018M2, ATV312H037M2, ATV312H055M2, ATV312H075M2
ATV31C018M2, ATV31C037M2, ATV31C055M2, ATV31C075M2
LXM05AD10F1, LXM05AD10M2, LXM05BD10F1, LXM05BD10M2, LXM05CD10M2
Frekvenciaváltó ATV320...C motor: 0.18 kW, 0.37 kW, 0.55 kW, 0.75 kW, 200...240 V egyfázisú
Frekvenciaváltó ATV320...W/ATV320...WS motor: 0.18 kW, 0.37 kW, 0.55 kW, 0.75 kW, 200...240 V egyfázisú
Alkalmazás
Speciális alkalmazás: Rádió interferencia bemeneti szűrő
Elektromos jellemzők
Névleges áram [In]: 9 A
Hőveszteség: 3.7 W (ATV31C018M2 esetén)
Hálózati fázisszám: Egyfázisú
Maximális földzárlati áram: 100 mA 50 Hz
Tápfeszültség: 200...240 V
Tűrés: 10%
Környezeti feltételek
IP védettségi fokozat: IP20, IP41 (felső rész)
Relatív páratartalom: 0...93% (IEC 68-2-3 szerint)
Üzemi környezeti hőmérséklet: -10...50 °C
Tárolási környezeti hőmérséklet: -25...70 °C
Üzemi magasság: <= 1000 m áramcsökkentés nélkül, 1000...3000 m 1% áramcsökkentéssel 100 méterenként
Rezgésállóság: 1 gn (f= 13...150 Hz) az IEC 60068-2-6 szerint, 1.5 mm csúcstól csúcsig (f= 3...13 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 15 gn 11 ms-ig az IEC 60068-2-27 szerint
Szabványok
IEC 61800-3
Méretek
Méretek mm-ben: a: 72, b: 195, c: 37, G: 52, H: 180, Ø: 4.5
Méretek hüvelykben: a: 2.83, b: 7.68, c: 1.46, G: 2.05, H: 7.09, Ø: 0.18
Telepítés
A szűrő telepíthető közvetlenül a frekvenciaváltó alá vagy mellé.
