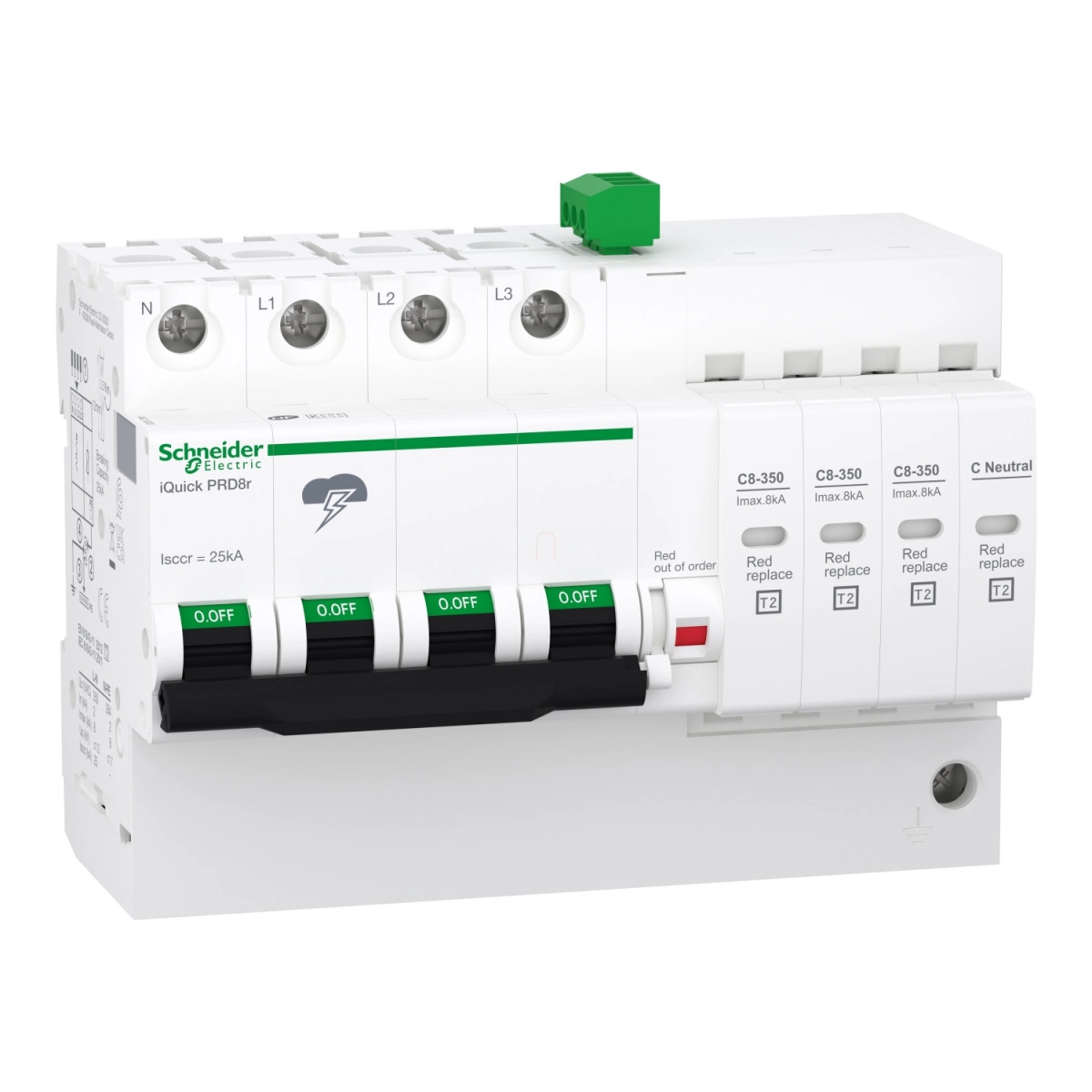

A Schneider Electric Acti9 iQuick PRD8r egy fejlett moduláris túlfeszültség-levezető, amely hatékony védelmet nyújt az elektromos hálózatokat érő túlfeszültségekkel szemben. Ez a 3P + N kialakítású (háromfázisú + nulla vezetős) modell 350V-os védelmi szinttel és távjelzési funkcióval rendelkezik, így ideális választás komplex villamos elosztóhálózatokhoz, ahol a rendszer állapotának folyamatos monitorozása kritikus fontosságú.
Az iQuick PRD8r a 2-es és 3-as típusú túlfeszültség-védelmi osztályba tartozik, ami azt jelenti, hogy közvetett villámcsapások és kapcsolási túlfeszültségek ellen egyaránt hatékony védelmet biztosít. A készülék fejlett MOV (fémoxid varisztor) + GDT (gázkisülési cső) technológiát alkalmaz, amely egyesíti mindkét megoldás előnyeit a maximális védelem érdekében. A túlfeszültség-levezető 230/400 V AC (+/- 10%) üzemi feszültségtartományban működik, 50/60 Hz-es hálózati frekvencián, így tökéletesen alkalmazható a hazai elektromos rendszerekben. A távjelzési funkciónak köszönhetően a készülék állapota folyamatosan nyomon követhető, az 1 SD (1 C/O) jelzőérintkező segítségével pedig bármilyen rendellenesség azonnal észlelhető.
A készülék műszaki paraméterei kiemelkedőek: a névleges levezetési áram (In) 2 kA mind közös módú (L/PE, N/PE), mind differenciál módú (L/N) levezetés esetén, míg a maximális levezetési áram (Imax) 8 kA mindhárom esetben. A nyitott áramköri feszültség (Uoc) típus 3 szerinti vizsgálatnál 10 kV. A maximális folyamatos üzemi feszültség (Uc) közös módban 350 V L/PE, 264 V N/PE, differenciál módban pedig 350 V L/N értékű. A feszültségvédelmi szint (Up) közös módban <1,5 kV (2-es típus L/PE), <1,7 kV (2-es típus N/PE), <1,4 kV (3-as típus L/PE), <1,5 kV (3-as típus N/PE), differenciál módban pedig <1,2 kV (2-es típus L/N) és <1,4 kV (3-as típus L/N) értékeket biztosít. A beépített leválasztó eszköz egy 25 kA megszakítóképességű (Icu) integrált kismegszakító, amely veszély esetén automatikusan leválasztja a készüléket a hálózatról.
A Schneider Electric Acti9 iQuick PRD8r TT és TN-S földelési rendszerekhez használható, felszerelése egyszerű DIN-sínre pattintással történik. Méretei kompaktak: 94 mm magas, 131,5 mm széles és 75,9 mm mély, 14,6 (9 mm-es) egységet foglal a DIN-sínen. A csatlakoztatás tunnel típusú sorkapcsokkal történik, amelyek 2,5-25 mm² vezetékkeresztmetszetet képesek fogadni, 2,5 Nm meghúzási nyomatékkal. A készülék -25 és +60 °C közötti környezeti hőmérsékleten üzemeltethető, tárolási hőmérséklet-tartománya -40 és +70 °C között van, relatív páratartalom 5-95% között. A készülék maximális üzemi magassága 2000 m, mechanikai védettségi szintje IK05 az IEC 62262 szabvány szerint.
Schneider Electric Acti9 iQuickPRD túlfeszültség-korlátozó műszaki adatok
Általános jellemzők
Termékcsalád: iQuick PRD
Termékvonal: Acti9
Terméknév: Acti9 iQuick PRD
Eszköz rövid neve: iQuick PRD8r
Terméktípus: Túlfeszültség-levezető cserélhető betéttel
Alkalmazási terület: Elosztóhálózatok
Szabványok és tanúsítványok
Szabványok: EN 61643-11:2012, IEC 61643-11:2011
Terméktanúsítványok: CE
Minőségi címkék: KEMA-KEUR, NF
Műszaki jellemzők
Pólusok leírása: 3P + N
Távjelzés: Van
Jelzőérintkezők összetétele: 1 SD (1 C/O)
Túlfeszültség-levezető típus: Villamos elosztóhálózati
Földelési rendszer: TT, TN-S
Túlfeszültség-levezető osztály: 2-es + 3-as típus
Túlfeszültség-levezető technológia: MOV + GDT
Villamos jellemzők
Névleges üzemi feszültség [Ue]: 230/400 V AC (+/- 10%) 50/60 Hz-en
Névleges levezetési áram:
- Közös módú: 2 kA (L/PE)
- Közös módú: 2 kA (N/PE)
- Differenciál módú: 2 kA (L/N)
Maximális levezetési áram:
- Közös módú: 8 kA L/PE
- Közös módú: 8 kA N/PE
- Differenciál módú: 8 kA L/N
Nyitott áramköri feszültség [Uoc]:
- 10 kV 3-as típus közös módú L/PE
- 10 kV 3-as típus közös módú N/PE
- 10 kV 3-as típus differenciál módú L/N
Maximális folyamatos üzemi feszültség [Uc]:
- Közös módú: 264 V N/PE
- Közös módú: 350 V L/PE
- Differenciál módú: 350 V L/N
Maximális feszültségvédelmi szint [Up]:
- Közös módú <1,5 kV 2-es típus L/PE
- Közös módú <1,7 kV 2-es típus N/PE
- Differenciál módú <1,2 kV 2-es típus L/N
- Közös módú <1,4 kV 3-as típus L/PE
- Differenciál módú <1,4 kV 3-as típus L/N
- Közös módú <1,5 kV 3-as típus N/PE
Leválasztó eszköz típus: Integrált kismegszakító - Icu 25 kA
Jelzőáramkör feszültsége: 2 A/250 V AC 50/60 Hz
Fizikai jellemzők
Szerelési mód: Felpattintható (DIN sínre)
9 mm-es egységek: 14,6
Magasság: 94 mm
Szélesség: 131,5 mm
Mélység: 75,9 mm
Szín: Fehér (RAL 9003)
Csatlakozók - kapcsok:
- Tunnel típusú sorkapocs (alsó) 2,5...25 mm²
- Tunnel típusú sorkapocs (felső) 2,5...25 mm²
Meghúzási nyomaték: 2,5 N.m
Környezeti feltételek
IK védettségi fokozat: IK05 az IEC 62262 szerint
Relatív páratartalom: 5...95%
Üzemi magasság: 2000 m
Üzemi környezeti hőmérséklet: -25...60 °C
Tárolási környezeti hőmérséklet: -40...70 °C
