A Schneider Electric Acti9 iQuick PRD8r típusú túlfeszültség-korlátozó egy korszerű, moduláris villámáram-levezető, amely hatékony védelmet biztosít az elektromos hálózatokat érő túlfeszültségek ellen. Az A9L16298 cikkszámú termék az Acti9 termékcsaládba tartozik, és különleges jellemzője a beépített távjelzési funkcionalitás, amely lehetővé teszi a készülék állapotának távolról történő felügyeletét.
Ez az 1P+N pólusú, azaz egy fázis és nullavezető védelmét ellátó készülék 2+3-as típusú túlfeszültség-levezetőként működik, ami azt jelenti, hogy kombinált védelmet nyújt mind a közeli, mind a távoli villámcsapások okozta túlfeszültségek ellen. Technológiáját tekintve MOV (fém-oxid varisztor) és GDT (gázkisüléses túlfeszültség-levezető) kombinációját alkalmazza, amely optimális védelmi megoldást jelent. A névleges üzemi feszültség 230V AC (+/- 10%), 50/60 Hz frekvencián, a maximális folyamatos üzemi feszültség pedig 350V L/PE és L/N viszonylatban, valamint 264V N/PE viszonylatban.
A készülék maximális védelmi szintje (Up) típus 2 szerint L/PE viszonylatban <1,5 kV, N/PE viszonylatban <1,7 kV, L/N viszonylatban pedig <1,2 kV. A típus 3 szerinti védelmi szintek hasonlóan kedvezőek: L/PE viszonylatban <1,4 kV, L/N viszonylatban szintén <1,4 kV, míg N/PE viszonylatban <1,5 kV. A névleges kisütőáram 2 kA mindhárom viszonylatban (L/PE, N/PE, L/N), míg a maximális kisütőáram mind a három viszonylatban 8 kA, ami megfelelő védelmet biztosít a gyakori túlfeszültség-események ellen.
Az iQuick PRD8r egy integrált 25 kA megszakítóképességű kismegszakítóval rendelkezik, amely megbízhatóan leválasztja a hálózatról a berendezést meghibásodás esetén. A távjelzés 2 A/250 V AC 50/60 Hz jelzőáramkörön keresztül történik, 1 SD (1 C/O) jelzőkontaktus-összetétellel. A készülék DIN-sínre pattintható, szélessége 72 mm, 8 darab 9 mm-es modulhelyet foglal el. Magassága 94 mm, mélysége 75,9 mm. A készülék TN-S és TT földelési rendszerekben egyaránt alkalmazható, így rugalmasan beépíthető a legtöbb elektromos hálózatba.
Az iQuick PRD8r túlfeszültség-korlátozó megfelel az EN 61643-11:2012 és IEC 61643-11:2011 szabványok előírásainak, és rendelkezik CE, NF és KEMA-KEUR tanúsítványokkal, ami garantálja a termék megbízhatóságát és biztonságosságát. Csatlakozása alul és felül egyaránt alagútkapcsokkal történik, amelyek 2,5-25 mm² keresztmetszetű vezetékek fogadására alkalmasak. A meghúzási nyomaték 2,5 Nm. A készülék -25°C és +60°C közötti környezeti hőmérsékleten üzemeltethető, tárolási hőmérséklete -40°C és +70°C között lehet. Üzemeltetési magassága legfeljebb 2000 méter, és 5-95%-os relatív páratartalom mellett is megbízhatóan működik.

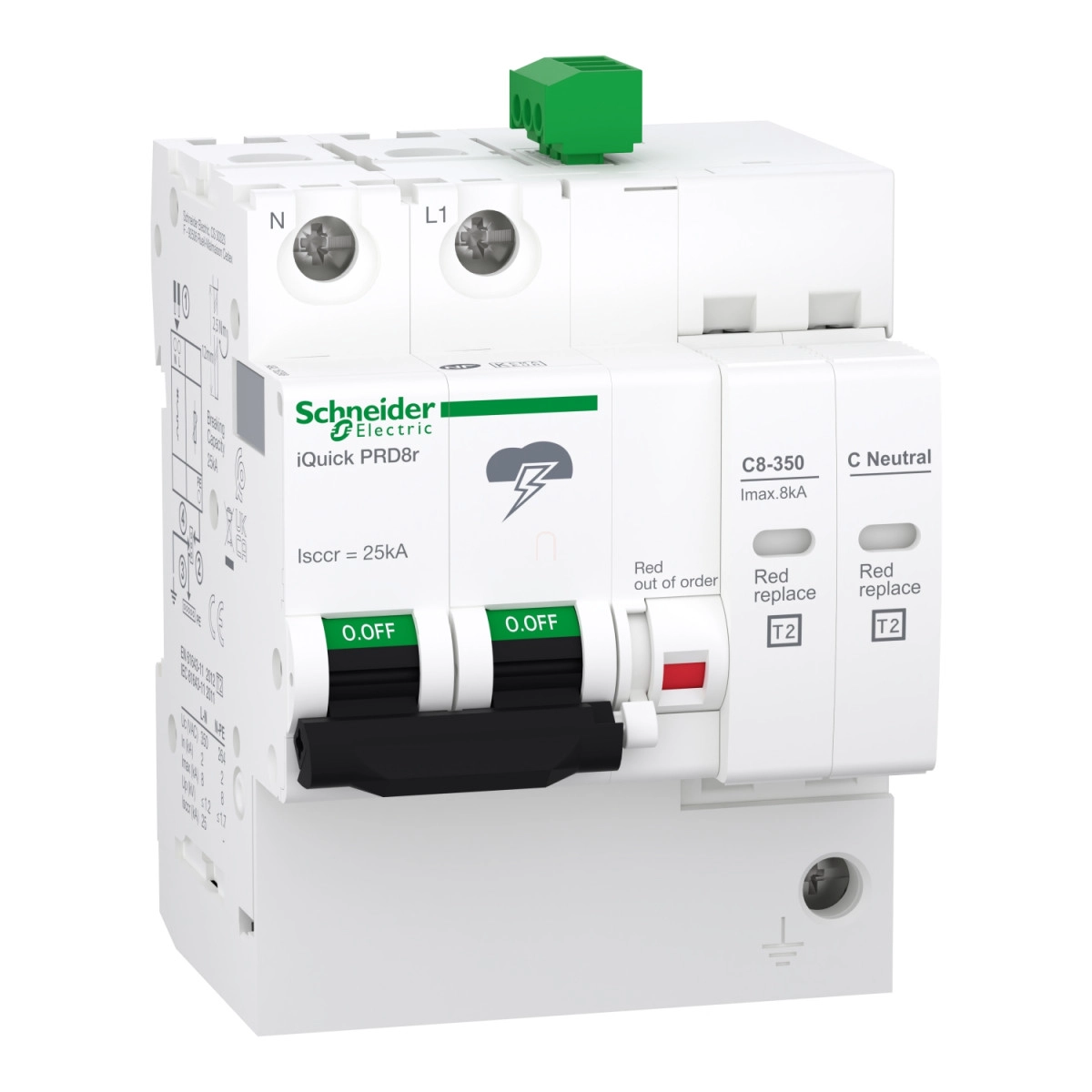

Schneider Electric Acti 9 iQuickPRD - A9L16298 - túlfeszültség - korlátozó, cs.bet. távjelzéssel, 8kA, 1P - N műszaki adatok
Általános adatok
Termékcsalád: iQuick PRD
Terméksorozat: Acti9
Terméknév: Acti9 iQuick PRD
Eszköz rövid neve: iQuick PRD8r
Típus: Túlfeszültség-levezető cserélhető betéttel
Alkalmazás: Elosztóhálózat
Pólusok: 1P + N
Távjelzés: Van
Jelzőérintkezők: 1 SD (1 C/O)
Földelési rendszer: TN-S, TT
Műszaki jellemzők
Túlfeszültség-levezető osztály: 2+3 típus
Túlfeszültség-levezető technológia: MOV + GDT
Névleges üzemi feszültség: 230 V AC (+/- 10 %) 50/60 Hz
Névleges kisütőáram: 2 kA (L/PE), 2 kA (N/PE), 2 kA (L/N)
Maximális kisütőáram: 8 kA L/PE, 8 kA N/PE, 8 kA L/N
Nyitott áramköri feszültség: 10 kV 3-as típus L/PE, 10 kV 3-as típus N/PE, 10 kV 3-as típus L/N
Maximális folyamatos üzemi feszültség: 264 V N/PE, 350 V L/PE, 350 V L/N
Maximális védelmi szint: <1,5 kV 2-es típus L/PE, <1,7 kV 2-es típus N/PE, <1,2 kV 2-es típus L/N, <1,4 kV 3-as típus L/PE, <1,4 kV 3-as típus L/N, <1,5 kV 3-as típus N/PE
Leválasztó eszköz: Integrált megszakító - Icu 25 kA
Jelzőáramkör feszültsége: 2 A/250 V AC 50/60 Hz
Mechanikai adatok
Szerelési mód: DIN-sínre pattintható
9 mm-es modulszélesség: 8
Magasság: 94 mm
Szélesség: 72 mm
Mélység: 75,9 mm
Szín: Fehér (RAL 9003)
Csatlakozások: Alagút típusú sorkapocs (alul) 2,5...25 mm², Alagút típusú sorkapocs (felül) 2,5...25 mm²
Meghúzási nyomaték: 2,5 N.m
Kompatibilitási kód: iQuick PRD8r
Környezeti jellemzők
IK védettség: IK05 az IEC 62262 szerint
Relatív páratartalom: 5...95 %
Üzemeltetési magasság: 2000 m
Üzemi környezeti hőmérséklet: -25...60 °C
Tárolási környezeti hőmérséklet: -40...70 °C
