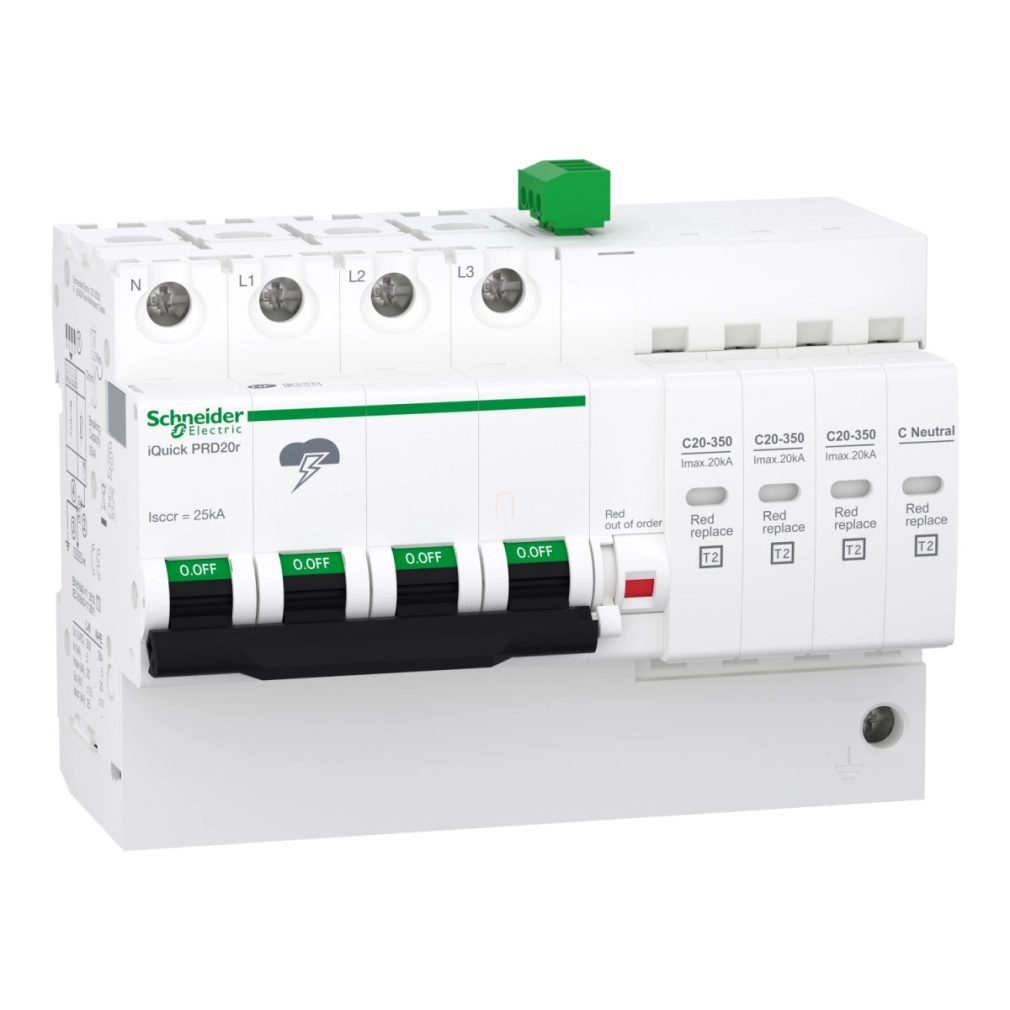

Az Acti9 iQuick PRD20r egy professzionális túlfeszültség-levezető, amely hatékony védelmet biztosít az elektromos rendszerek számára a villámcsapások és egyéb túlfeszültség okozta károk ellen. Ez a 3P+N konfigurációjú modul különösen alkalmas olyan létesítményekhez, ahol fontos a folyamatos üzembiztonság és távoli állapotjelzés is szükséges.
A Schneider Electric A9L16297 típusszámú iQuick PRD20r egy 2-es típusú túlfeszültség-levezető, amelyet kifejezetten elektromos elosztóhálózatok védelmére fejlesztettek ki. A készülék mind TT, mind TN-S földelési rendszerekben alkalmazható. Modern MOV (fémoxid varisztor) és GDT (gázkisülésű cső) technológiát kombinál a maximális védelem érdekében. A modul névleges működési feszültsége 230/400 V AC (+/- 10%) 50/60 Hz frekvencián. A névleges kisütőáram (In) közös módban (L/PE és N/PE között) 5 kA, differenciál módban (L/N között) szintén 5 kA. A maximális kisütőáram lenyűgöző 20 kA értéket ér el minden vonatkozásban. A maximális folyamatos üzemi feszültség (Uc) N/PE közös módban 264 V, míg L/PE közös módban és L/N differenciál módban 350 V.
Az iQuick PRD20r készülék maximális feszültségvédelmi szintje (Up) rendkívül alacsony, minden esetben 1,5 kV alatt marad, ami kiemelkedő védelmet biztosít az érzékeny elektronikai berendezések számára. A készülékbe integrált megszakító (Icu 25 kA) automatikusan leválasztja a túlfeszültség-levezetőt meghibásodás esetén, ezzel növelve a rendszer biztonságát. A távjelzési funkció 2 A/250 V AC 50/60 Hz jelző áramkörön keresztül valósul meg, ami lehetővé teszi a készülék állapotának távoli figyelését.
A termék DIN sínre pattintható, ami egyszerű telepítést biztosít. Méretei kompaktak: magassága 94 mm, szélessége 131,5 mm, mélysége 75,9 mm. A túlfeszültség-levezető fehér (RAL 9003) színű, alagút típusú csatlakozókkal rendelkezik mind felül, mind alul, amelyek 2,5-25 mm² keresztmetszetű vezetékek fogadására alkalmasak. A csatlakozók meghúzási nyomatéka 2,5 Nm. A készülék IK05 ütésállósági fokozattal rendelkezik az IEC 62262 szabvány szerint, és széles hőmérsékleti tartományban (-25...60 °C) üzemeltethető. Tárolási hőmérséklete -40...70 °C között lehet, relatív páratartalom tekintetében 5-95% között működőképes, és akár 2000 méteres tengerszint feletti magasságig alkalmazható.
Schneider Electric Acti 9 iQuickPRD - A9L16297 - túlfeszültség - korlátozó, cs.bet. távjelzéssel, 20kA, 3P - N műszaki adatok
Főbb jellemzők
Termékcsalád: iQuick PRD
Terméksorozat: Acti9
Terméknév: Acti9 iQuick PRD
Termék típus: Cserélhető betétes túlfeszültség-levezető
Rövid készüléknév: iQuick PRD20r
Készülék alkalmazása: Elosztás
Szabványok: EN 61643-11:2012, IEC 61643-11:2011
Tanúsítványok: CE, KEMA-KEUR, NF
Pólusok: 3P + N
Távjelzés: Van
Jelző érintkezők összetétele: 1 SD (1 C/O)
Túlfeszültség-levezető típusa: Elektromos elosztóhálózat
Földelési rendszer: TT, TN-S
Műszaki adatok
Túlfeszültség-levezető osztály: 2-es típus
Túlfeszültség-levezető technológia: MOV + GDT
Névleges működési feszültség: 230/400 V AC (+/- 10 %) 50/60 Hz
Névleges kisütőáram: Közös mód: 5 kA (L/PE), Közös mód: 5 kA (N/PE), Differenciál mód: 5 kA (L/N)
Maximális kisütőáram: Közös mód: 20 kA L/PE, Közös mód: 20 kA N/PE, Differenciál mód: 20 kA L/N
Maximális folyamatos üzemi feszültség: Közös mód: 264 V N/PE, Közös mód: 350 V L/PE, Differenciál mód: 350 V L/N
Maximális feszültségvédelmi szint: Közös mód <1,5 kV 2-es típus L/PE, Közös mód <1,5 kV 2-es típus N/PE, Differenciál mód <1,5 kV 2-es típus L/N
Megszakító eszköz típusa: Integrált megszakító - Icu 25 kA
Jelző áramkör feszültsége: 2 A/250 V AC 50/60 Hz
Szerelési mód: Felcsíptethető (DIN sínre)
Fizikai jellemzők
9 mm-es osztások: 14,6
Magasság: 94 mm
Szélesség: 131,5 mm
Mélység: 75,9 mm
Szín: Fehér (RAL 9003)
Csatlakozások: Alagút típusú csatlakozó (alul) 2,5...25 mm², Alagút típusú csatlakozó (felül) 2,5...25 mm²
Meghúzási nyomaték: 2,5 N.m
Kompatibilitási kód: iQuick PRD20r
Környezeti feltételek
IK védettségi fokozat: IK05 az IEC 62262 szerint
Relatív páratartalom: 5...95 %
Üzemi magasság: 2000 m
Környezeti hőmérséklet üzem közben: -25...60 °C
Környezeti hőmérséklet tároláskor: -40...70 °C
