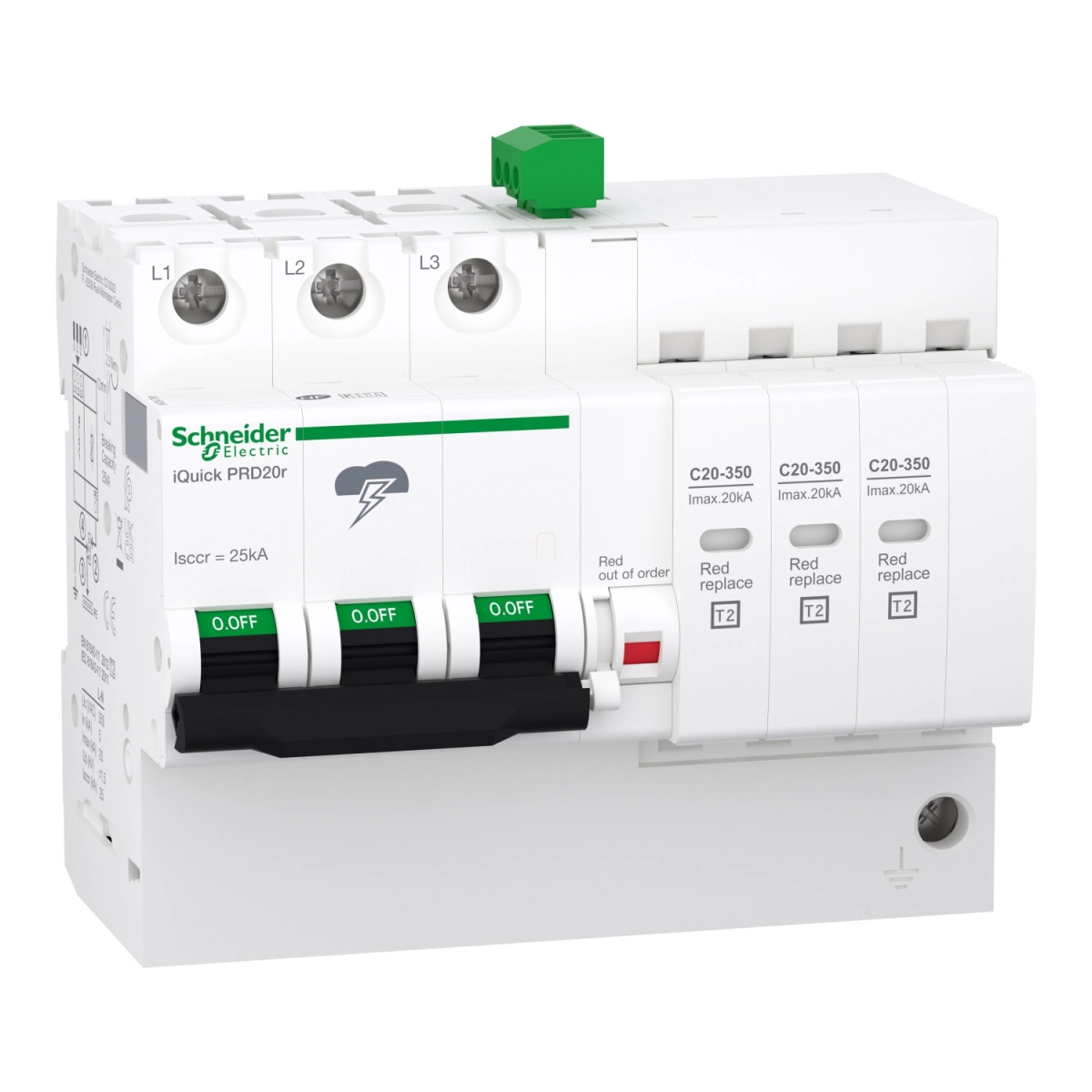

A Schneider Electric Acti 9 iQuickPRD túlfeszültség-korlátozó eszköz (A9L16296) kiváló védelmet nyújt az elektromos hálózati túlfeszültségek ellen, megvédve a csatlakoztatott berendezéseket a villámcsapások és egyéb feszültséglökések okozta károktól. Ez a 3 pólusú, moduláris eszköz távjelzéssel rendelkezik, így folyamatosan nyomon követhető az állapota, ami különösen hasznos ipari és kritikus infrastruktúrákban.
Az iQuick PRD20r egy 2-es típusú túlfeszültség-levezető, amely MOV (fémoxid varisztor) technológiát alkalmaz a túlfeszültségek hatékony kezelésére. A készülék 400 V AC (+/- 10%) névleges üzemi feszültséggel rendelkezik, és 50/60 Hz hálózati frekvencián működik. A maximális folyamatos üzemi feszültség (Uc) L/PE viszonylatban 350 V, míg védelmi szintje (Up) 2-es típusú túlfeszültség esetén kevesebb mint 1,5 kV. Az eszköz 5 kA névleges levezetőképességgel rendelkezik mind közös módusban (L/PE), mind differenciális módusban (L/N), maximális levezetőképessége pedig eléri a 20 kA-t (L/PE viszonylatban).
Az iQuick PRD20r beépített megszakítóval rendelkezik, amelynek zárlati megszakítóképessége (Icu) 25 kA, így biztosítva a megfelelő védelmet túlterhelés vagy rövidzárlat esetén is. A távjelző áramkör 2 A/250 V AC 50/60 Hz paraméterekkel működik, jelzéskontaktus összeállítása pedig 1 SD (1 C/O). A készülék DIN-sínre pattintható, méretei kompaktak: 94 mm magas, 113,6 mm széles és 75,9 mm mély. A csatlakozások alagút típusú sorkapcsokkal történnek, amelyek mind alul, mind felül 2,5...25 mm² keresztmetszetű vezetékek fogadására alkalmasak, 2,5 Nm meghúzási nyomatékkal.
A túlfeszültség-korlátozó többféle földelési rendszerben használható, úgymint TN-C és IT 230. A készülék fehér színű (RAL 9003), védettsége IK05 az IEC 62262 szabvány szerint. Széles üzemi hőmérséklet-tartományban (-25...60 °C) képes működni, és 5-95% relatív páratartalom mellett használható. Az eszköz megfelelő védelmi szintet biztosít akár 2000 m tengerszint feletti magasságig.
A Schneider Electric iQuick PRD20r rendelkezik a szükséges tanúsítványokkal és minőségi címkékkel, beleértve a CE, NF és KEMA-KEUR jelöléseket, valamint megfelel az EN 61643-11:2012 és IEC 61643-11:2011 szabványoknak. Ezek a tanúsítványok biztosítják, hogy az eszköz nemcsak hatékony védelmet nyújt, hanem megfelel a legszigorúbb nemzetközi biztonsági előírásoknak is, így ideális választás lakó- és ipari létesítmények, valamint kritikus infrastruktúrák túlfeszültség elleni védelmére.
Schneider Electric Acti 9 iQuickPRD - A9L16296 - túlfeszültség - korlátozó, cs.bet. távjelzéssel, 20kA, 3P műszaki adatok
Fő jellemzők
Termékcsalád: IQuick PRD
Termékcsalád bővítés: Acti9
Terméknév: Acti9 iQuick PRD
Termék vagy komponens típus: Túlfeszültség-korlátozó cserélhető betéttel
Eszköz rövid neve: iQuick PRD20r
Eszköz alkalmazása: Elosztás
Szabványok: EN 61643-11:2012, IEC 61643-11:2011
Terméktanúsítványok: CE
Minőségi címkék: NF, KEMA-KEUR
Pólusok leírása: 3P
Távjelzés: Van
Jelzés érintkezők összeállítása: 1 SD (1 C/O)
Túlfeszültség-korlátozó típusa: Elektromos elosztóhálózat
Földelési rendszer: TN-C, IT 230
Kiegészítő
Túlfeszültség-korlátozó osztály típusa: 2-es típus
Túlfeszültség-korlátozó technológia: MOV
Névleges üzemi feszültség [Ue]: 400 V AC (+/- 10%) 50/60 Hz-en
Névleges levezetőképesség: Közös módus: 5 kA (L/PE), Differenciális módus: 5 kA (L/N)
Maximális levezetőképesség: Közös módus: 20 kA L/PE
Maximális folyamatos üzemi feszültség [Uc]: Közös módus: 350 V L/PE
Maximális védelmi szint [Up]: Közös módus <1,5 kV 2-es típus L/PE
Megszakító eszköz típusa: Beépített megszakító - Icu 25 kA
Jelzőáramkör feszültség: 2 A/250 V AC 50/60 Hz
Felszerelési mód: Rácsatolható (DIN-sín)
9 mm-es osztások: 12,7
Magasság: 94 mm
Szélesség: 113,6 mm
Mélység: 75,9 mm
Szín: Fehér (RAL 9003)
Csatlakozások - sorkapcsok: Alagút típusú sorkapocs (alul) 2,5...25 mm², Alagút típusú sorkapocs (felül) 2,5...25 mm²
Meghúzási nyomaték: 2,5 N.m
Kompatibilitási kód: IQuick PRD20r
Környezet
IK védelmi fokozat: IK05 az IEC 62262 szerint
Relatív páratartalom: 5...95 %
Üzemi magasság: 2000 m
Környezeti hőmérséklet üzemelés közben: -25...60 °C
Környezeti hőmérséklet tárolás esetén: -40...70 °C
