A Schneider Electric Acti9 iQuickPRD20r túlfeszültség-korlátozó egy kiváló minőségű, moduláris kialakítású eszköz, amely hatékony védelmet nyújt az elektromos hálózatok számára a túlfeszültségek ellen. Az A9L16295 cikkszámú termék 1 pólus + N konfigurációval rendelkezik és 350V-os védelmi szinttel, valamint távjelzési funkcióval van ellátva, ami lehetővé teszi a felhasználók számára az eszköz állapotának távolról történő monitorozását.
A Schneider Electric Acti9 iQuickPRD20r egy 2-es típusú túlfeszültség-védelmi eszköz, amely MOV + GDT (fémoxid varisztor + gáztöltésű kisülőcső) technológiát alkalmaz a hatékony túlfeszültség-védelem érdekében. A készülék 230V AC (+/- 10%) névleges üzemi feszültségen működik 50/60 Hz-es hálózatokban. Különösen alkalmas TT és TN-S földelési rendszerek védelmére az elektromos elosztóhálózatokban.
A készülék kiváló műszaki paraméterekkel rendelkezik: 5 kA névleges kisütő árammal működik mind közös (L/PE, N/PE), mind differenciál módban (L/N), miközben a maximális kisütő áram 20 kA minden esetben. A maximális folyamatos üzemi feszültség közös módban 264V N/PE, differenciál módban pedig 350V L/N. A feszültségvédelmi szint mindkét esetben kevesebb mint 1,7 kV. A túlfeszültség-korlátozó átmeneti túlfeszültségeket is képes kezelni: N/PE esetén 1200V-ot 200 ms-ig, L/N esetén 415V-ot 5 másodpercig és 440V-ot 7200 másodpercig biztonságos hibamódban. A készülék rendelkezik integrált kismegszakítóval, amelynek rövidzárlati megszakítóképessége (Icu) 25 kA.
A Schneider Electric Acti9 iQuickPRD20r túlfeszültség-korlátozó DIN-sínre pattintható, 8 × 9 mm-es modulszélességgel, 91,4 mm × 72 mm × 75,9 mm-es méretekkel (magasság × szélesség × mélység). A készülék fehér (RAL 9003) színű, és nettó tömege 435 g. A földzárlati maradékáram mindössze 1 mA. A csatlakoztatás alagút típusú sorkapcsokkal történik, amelyek 2,5-25 mm² merev vagy rugalmas vezetékeket, illetve ferrulával ellátott 2,5-35 mm² rugalmas vezetékeket fogadnak (L/N esetén). A vezeték csupaszítási hossza 11 mm, a meghúzási nyomaték pedig 2,5 N·m.
A készülék kiváló környezeti ellenállóképességgel rendelkezik, IK05 fokú mechanikai védettséggel az IEC 62262 szerint. Működési hőmérséklet-tartománya -25°C és +60°C között van, tárolási hőmérséklet-tartománya pedig -40°C és +80°C között. A relatív páratartalom 5-95% lehet, és a működési magasság akár 2000 m is lehet. A termék NF és KEMA-KEUR minőségi tanúsítványokkal rendelkezik, valamint CE-jelöléssel van ellátva, ami garantálja a magas minőséget és a megbízhatóságot.

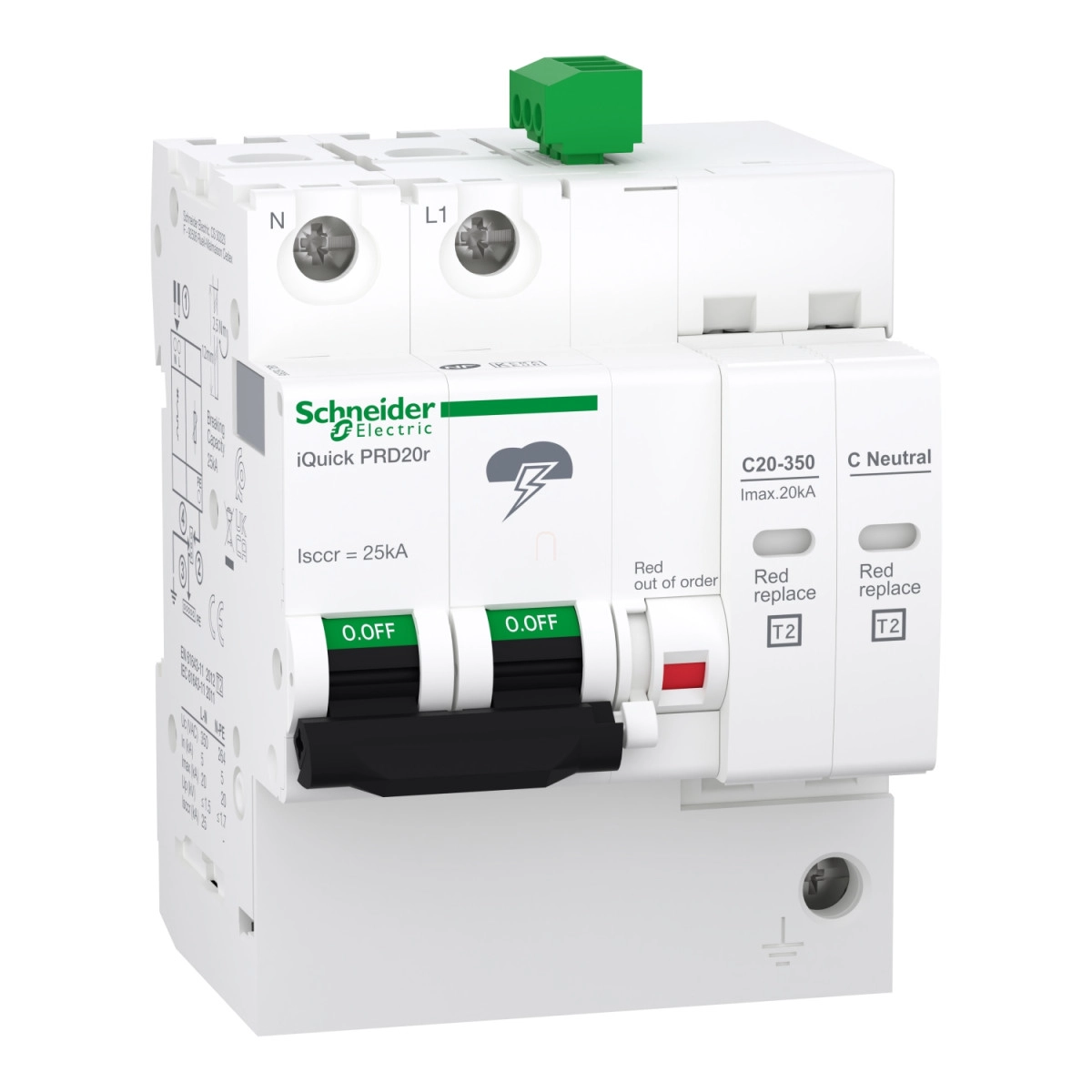

Schneider Electric Acti 9 iQuickPRD - A9L16295 - túlfeszültség - korlátozó, cs.bet. távjelzéssel, 20kA, 1P - N műszaki adatok
Alaptulajdonságok
Termékcsalád: IQuick PRD
Termékcsalád megnevezése: Acti9
Terméknév: Acti9 iQuick PRD
Termék vagy komponens típusa: Cserélhető betétes túlfeszültség-korlátozó
Eszköz rövid neve: iQuick PRD20r
Eszköz alkalmazása: Elosztás
Szabványok: EN 61643-11:2012, IEC 61643-11:2011
Terméktanúsítványok: CE
Minőségi címkék: NF, KEMA-KEUR
Műszaki adatok
Pólusok leírása: 1P + N
Távjelzés: Van
Jelző érintkezők összetétele: 1 SD (1 C/O)
Túlfeszültség-korlátozó típusa: Elektromos elosztóhálózat
Földelési rendszer: TT, TN-S
Túlfeszültség-korlátozó osztály típusa: 2-es típus
Túlfeszültség-korlátozó technológia: MOV + GDT
Névleges üzemi feszültség [Ue]: 230 V AC (+/- 10 %) 50/60 Hz-nél
Névleges kisütőáram: Közös mód: 5 kA (L/PE), Közös mód: 5 kA (N/PE), Differenciál mód: 5 kA (L/N)
Maximális kisütőáram: Közös mód: 20 kA L/PE, Közös mód: 20 kA N/PE, Differenciál mód: 20 kA L/N
Maximális folyamatos üzemi feszültség [Uc]: Közös mód: 264 V N/PE, Differenciál mód: 350 V L/N
Maximális feszültségvédelmi szint [Up]: Közös mód <1,7 kV 2-es típus N/PE, Differenciál mód <1,7 kV 2-es típus L/N
Átmeneti túlfeszültség [Ut]: 1200 V N/PE 200 ms ellenállás, 415 V L/N 5 s ellenállás, 440 V L/N 7200 s biztonságos hibamód
Rövidzárlati szilárdság: 25 kA
Leválasztóeszköz típusa: Integrált megszakító - Icu 25 kA
Fizikai tulajdonságok és csatlakozások
Jelzőáramkör feszültsége: 2 A/250 V AC 50/60 Hz
Szerelési mód: Rápattintható (DIN-sín)
9 mm-es osztás: 8
Magasság: 91,4 mm
Szélesség: 72 mm
Mélység: 75,9 mm
Nettó tömeg: 435 g
Szín: Fehér (RAL 9003)
Földzárlati maradékáram [Ipe]: 1 mA
Csatlakozások - sorkapcsok: Alagút típusú sorkapocs (L/N) 2,5…25 mm² merev, Alagút típusú sorkapocs (föld) 2,5…25 mm² merev, Alagút típusú sorkapocs (L/N) 2,5…25 mm² rugalmas, Alagút típusú sorkapocs (föld) 2,5…25 mm² rugalmas, Alagút típusú sorkapocs (L/N) 2,5…35 mm² rugalmas ferrulával, Alagút típusú sorkapocs (föld) 2,5…25 mm² rugalmas ferrulával
Vezeték csupaszítási hossza: 11 mm
Meghúzási nyomaték: 2,5 N.m
Kompatibilitási kód: IQuick PRD20r
Környezeti jellemzők
IK védelmi fokozat: IK05 az IEC 62262 szerint
Relatív páratartalom: 5…95 %
Üzemi magasság: 2000 m
Környezeti levegőhőmérséklet üzemeltetéskor: -25…60 °C
Környezeti levegőhőmérséklet tároláskor: -40…80 °C
