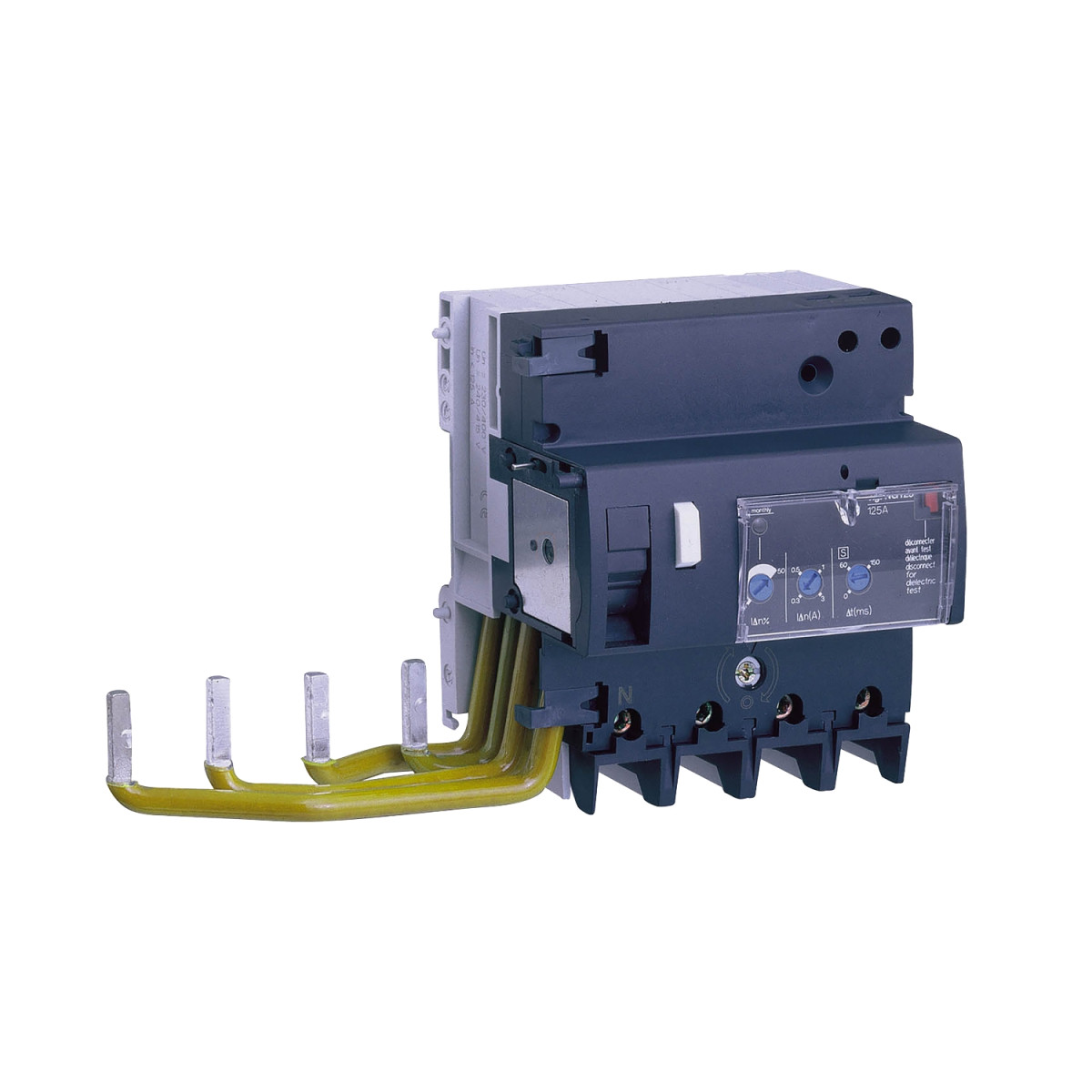

Az Acti9 Vigi NG125 egy prémium minőségű áram-védőkioldó a Schneider Electric kínálatából, amely a 19107 cikkszámmal rendelkezik. Ez a fejlett készülék kiváló megoldást nyújt az elektromos rendszerek biztonságának fokozására, miközben hatékony védelmet biztosít mind a személyek, mind a berendezések számára a potenciálisan veszélyes hibaáramokkal szemben.
A Vigi NG125 egy add-on típusú áram-védőkioldó, amely a Schneider Electric Acti9 termékcsalád része. Ez a 4-pólusú (4P) készülék kifejezetten 125 amper névleges áramra tervezett, és A-SI (Super Immunised) típusú földzárlat-védelmi osztályba tartozik, ami magas fokú zavartűrést biztosít. A készülék különleges tulajdonsága, hogy feszültségfüggetlen hibaáram-kioldási technológiával rendelkezik, így megbízhatóan működik különböző hálózati körülmények között is. Az érzékenysége állítható: 300 mA, 500 mA, 1000 mA vagy 3000 mA értékre beállítható a védeni kívánt rendszer igényeinek megfelelően. A földzárlat-védelmi időkésleltetés szintén állítható: választhatsz azonnali, szelektív vagy késleltetett működés között, ami rugalmas alkalmazhatóságot tesz lehetővé különböző rendszerkonfigurációkban.
A Schneider Electric Acti9 Vigi NG125 19107 típusú áram-védőkioldó 230-415 V AC feszültségtartományban használható, 50/60 Hz hálózati frekvencián. Az eszköz szigetelési feszültsége 690 V AC, impulzus-állósága pedig 8 kV az IEC/EN 60947-2 szabványnak megfelelően. A készülék rögzítése 35 mm-es szimmetrikus DIN sínre történik, elektromos csatlakoztatása pedig csavaros kötéssel valósul meg. Helyigénye 11 modul (9 mm-es osztás szerint), fizikai méretei pedig 118 mm magasság, 207 mm szélesség és 81 mm mélység. A készülék elektromos élettartama 10000 ciklus az IEC/EN 60947-2 szabvány szerint. Csatlakoztatása rugalmas (10-50 mm²) vagy merev (16-70 mm²) vezetékekkel lehetséges, alagútszerű csatlakozókon keresztül. A vezeték csupaszítási hossza 20 mm, a csatlakozók meghúzási nyomatéka pedig 6 N.m.
A Schneider Electric Acti9 Vigi NG125 19107 típusú áram-védőkioldó alkalmazható kimenő ágakban vagy csoportos betáplálásokban egyaránt. A készülék IP40 védettségi fokozattal rendelkezik az IEC/EN 60947-2 szabvány szerint. Magas elektromágneses kompatibilitást biztosít, 8/20 μs impulzus-állósága 5000 A az IEC/EN 60947-2 szabvány szerint. A készülék 2-es tropikalizációs osztályba tartozik az IEC 60068-1 szerint, és 95% relatív páratartalomig használható 55 °C hőmérsékleten. Maximális üzemi magassága 2000 méter.
Schneider Electric Acti9 Vigi NG125 - 19107 - áram - védőkioldó, SI osztály, 4P, 125A, 300 - 3000I - S - R műszaki adatok
Általános adatok
Termékcsalád: Acti9
Terméknév: Acti9 Vigi NG125
Termék típusa: Add-on áram-védőkioldó
Eszköz rövid neve: Vigi NG125
Cikkszám: 19107
Elektromos jellemzők
Pólusok leírása: 4P
Névleges áram: 125 A
Hálózat típusa: AC
Hibaáram érzékenység: 300 mA, 500 mA, 1000 mA, 3000 mA
Földzárlat-védelmi időkésleltetés: Állítható azonnali/szelektív/késleltetett
Földzárlat-védelmi osztály: A-SI típus (Super Immunised)
Szabvány: IEC/EN 60947-2:B melléklet
Hálózati frekvencia: 50/60 Hz
Névleges üzemi feszültség: 230...415 V AC 50/60 Hz
Hibaáram kioldási technológia: Feszültségfüggetlen
Névleges szigetelési feszültség: 690 V AC 50/60 Hz (IEC/EN 60947-2 szerint)
Névleges impulzus-állóság: 8 kV (IEC/EN 60947-2 szerint)
Mechanikai jellemzők
Rögzítőeszköz: 35 mm szimmetrikus DIN sín
Elektromos csatlakozás: Csavaros rögzítés
Modulszélesség: 11 (9 mm-es osztás szerint)
Magasság: 118 mm
Szélesség: 207 mm
Mélység: 81 mm
Csatlakozók típusa: Alagútszerű csatlakozók 10...50 mm² rugalmas vezetékhez, Alagútszerű csatlakozók 16...70 mm² merev vezetékhez
Vezeték csupaszítási hossz: 20 mm
Meghúzási nyomaték: 6 N.m
Környezeti jellemzők
IP védettségi fokozat: IP40 (IEC/EN 60947-2 szerint)
Szennyezettségi fokozat: 3 (IEC/EN 60947-2 szerint)
Elektromágneses kompatibilitás: 8/20 µs impulzus-állóság, 5000 A (IEC/EN 60947-2 szerint)
Tropikalizáció: 2 (IEC 60068-1 szerint)
Relatív páratartalom: 95% 55 °C-on
Üzemi magasság: 2000 m
Élettartam
Elektromos élettartam: 10000 ciklus (IEC/EN 60947-2 szerint)
