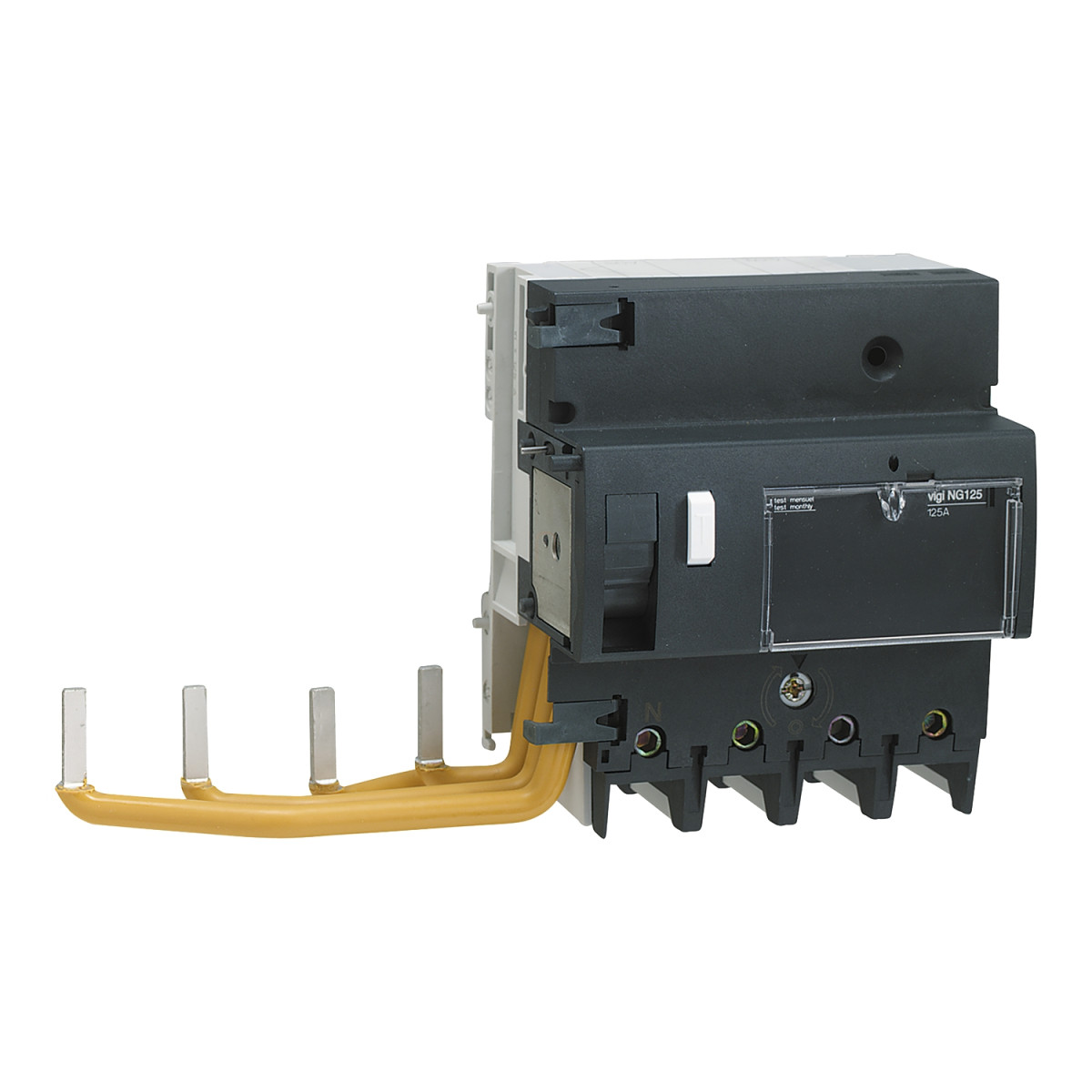

Az Acti9 Vigi NG125 egy kiváló minőségű áram-védőkioldó a Schneider Electric kínálatából, amely kifejezetten 19101 cikkszámmal rendelhető. Ez a 4P (négy pólusú) kialakítású készülék 125A névleges áramerősséggel és 30mA érzékenységgel rendelkezik, így optimális védelmet nyújt mind a rendszer, mind a felhasználók számára.
A termék a Schneider Electric népszerű Acti9 termékcsaládjába tartozik, és A-SI (Super Immunised) típusú védelemmel van ellátva, ami azt jelenti, hogy különösen ellenálló a nemkívánatos kioldásokkal szemben. Ez az intelligens kialakítás biztosítja a zavarmentes működést olyan környezetekben is, ahol villámcsapások, kapcsolási tranziensek vagy más elektromágneses zavarok fordulhatnak elő. A készülék azonnali (instantaneous) kioldási idővel rendelkezik, ami kritikus a gyors hibaelhárítás szempontjából. A Vigi NG125 modell 230-415V AC üzemi feszültségtartományban működik 50/60 Hz hálózati frekvenciával.
Az eszköz feszültségfüggetlen hibaáram kioldási technológiával rendelkezik, ami biztosítja a megbízható működést akár változó hálózati feszültség mellett is. Szigetelési feszültsége (Ui) 690V AC, lökőfeszültség-állósága (Uimp) pedig 8 kV az IEC/EN 60947-2 szabványnak megfelelően. A termék beépítése egyszerű: szabványos 35 mm-es DIN sínre szerelhető, és kismegszakítóhoz csavaros csatlakozással rögzíthető. Az eszköz IP40 védettséggel rendelkezik, ami megfelelő védelmet biztosít por és érintés ellen a legtöbb beltéri alkalmazás esetén.
A Vigi NG125 kompakt méretei ellenére (118 mm magasság, 207 mm szélesség, 81 mm mélység) kiváló teljesítményt nyújt. A készülék alagutas típusú csatlakozókkal van felszerelve, amelyek rugalmas kábelek esetén 10-50 mm², merev kábelek esetén pedig 16-70 mm² keresztmetszetű vezetékek fogadására alkalmasak. A vezetékek csupaszítási hossza 20 mm, a csatlakozó csavarok meghúzási nyomatéka pedig 6 Nm.
A Schneider Electric Acti9 Vigi NG125 (19101) áram-védőkioldó kiváló választás olyan professzionális villanyszerelők és villamossági szakemberek számára, akik megbízható, szabványoknak megfelelő és hosszú élettartamú terméket keresnek. Az eszköz 10 000 elektromos működési ciklust garantál az IEC/EN 60947-2 szabvány szerint. Kiemelkedő elektromágneses kompatibilitása révén 8/20 μs impulzusállósággal rendelkezik akár 3000 A-ig. A termék 3-as szennyezettségi fokozatnak megfelelő környezetben is megbízhatóan működik, és akár 2000 méteres tengerszint feletti magasságig telepíthető.
Schneider Electric Acti 9 Vigi NG125 - 19101 - áram - védőkioldó, SI osztály, 4P, 125A, 30mA műszaki adatok
Fő jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 Vigi NG125
Terméktípus: Áram-védőkioldó
Rövid terméknév: Vigi NG125
Pólusok: 4P
Névleges áram [In]: 125 A
Hálózat típusa: AC
Hibaáram-érzékenység: 30 mA
Hibaáram-védelem késleltetése: Azonnali
Hibaáram-védelmi osztály: A-SI típus (Super Immunised)
Szabványok: IEC/EN 60947-2:B melléklet
Kiegészítő információk
Eszköz elhelyezkedése a rendszerben: Kimenő, Csoport bemenő
Hálózati frekvencia: 50/60 Hz
Névleges üzemi feszültség [Ue]: 230...415 V AC 50/60 Hz
Hibaáram-kioldási technológia: Feszültségfüggetlen
Névleges szigetelési feszültség [Ui]: 690 V AC 50/60 Hz IEC/EN 60947-2 szerint
Névleges lökőfeszültség-állóság [Uimp]: 8 kV IEC/EN 60947-2 szerint
Szerelési támasz: 35 mm szimmetrikus DIN sín
Elektromos csatlakozás a kismegszakítóhoz: Csavarokkal
9 mm-es osztások: 11
Magasság: 118 mm
Szélesség: 207 mm
Mélység: 81 mm
Elektromos élettartam: 10000 ciklus IEC/EN 60947-2 szerint
Csatlakozók - kapcsok: Alagutas típusú kapcsok 10...50 mm² rugalmas vezetékhez, Alagutas típusú kapcsok 16...70 mm² merev vezetékhez
Huzalcsupaszítási hossz: 20 mm
Meghúzási nyomaték: 6 N.m
Környezeti jellemzők
IP védettségi fokozat: IP40 IEC/EN 60947-2 szerint
Szennyezettségi fok: 3 IEC/EN 60947-2 szerint
Elektromágneses kompatibilitás: 8/20 μs impulzusállóság, 3000 A IEC/EN 60947-2 szerint
Trópusi kivitel: 2 IEC 60068-1 szerint
Relatív páratartalom: 95% 55 °C-on
Üzemi magasság: 2000 m
