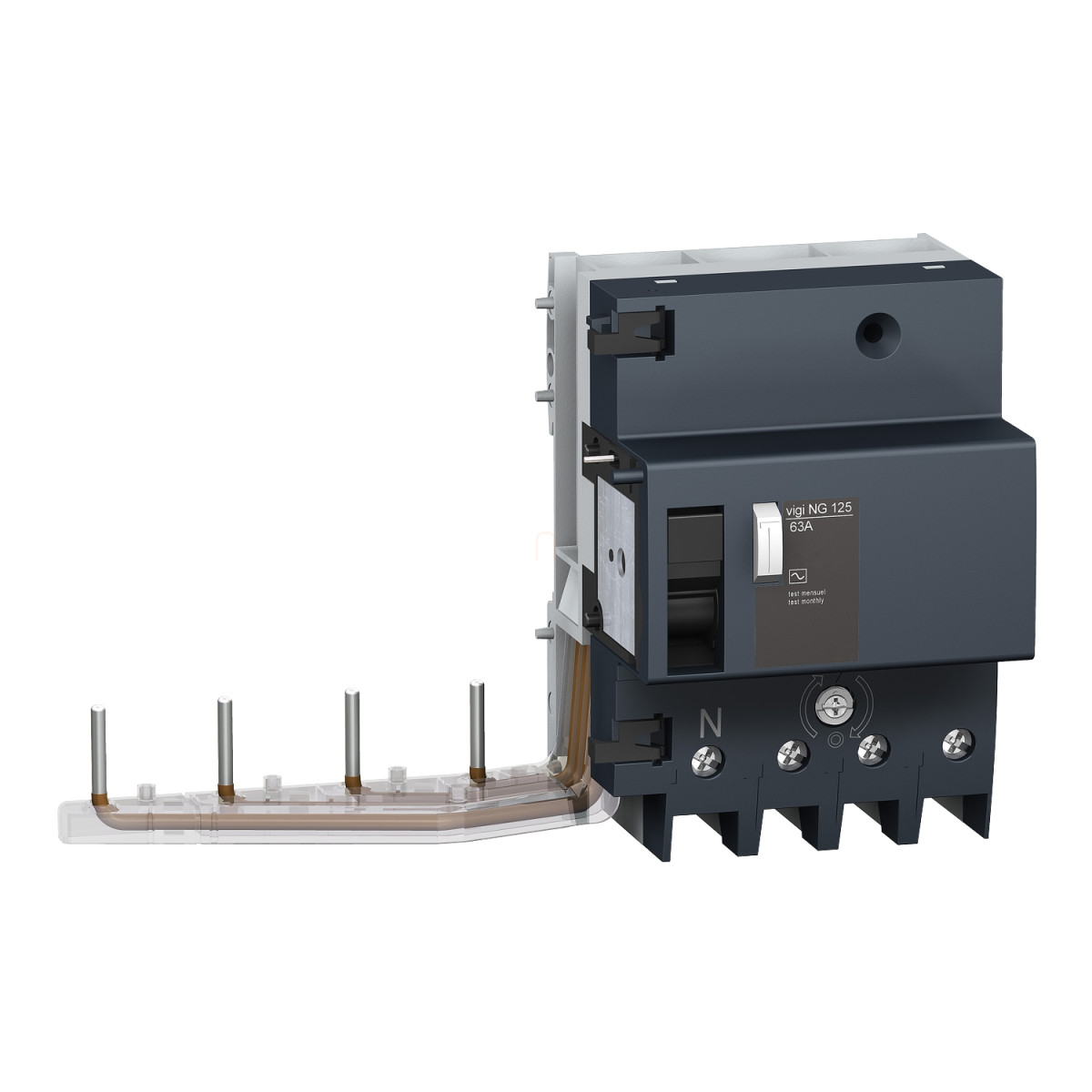

A Schneider Electric Acti9 Vigi NG125 áram-védőkioldó (cikkszám: 19034) egy kiváló minőségű, professzionális áramvédő kiegészítő eszköz, amelyet kifejezetten nagyobb teljesítményű elektromos rendszerek biztonságának növelésére fejlesztettek ki. Ez a négy pólusú (4P), 63 amper névleges áramerősségű, A típusú, szelektív hibaáram védelmi eszköz hatékonyan biztosítja mind a személyek, mind a berendezések védelmét a potenciálisan veszélyes hibaáramokkal szemben.
A terméket elsősorban ipari környezetbe, kereskedelmi létesítményekbe és nagyobb teljesítményű lakossági alkalmazásokhoz ajánljuk, ahol a kifinomult védelem mellett fontos a szelektív működés is. A 300 mA hibaáram-érzékenység és a szelektív kioldási késleltetés biztosítja, hogy a készülék csak akkor lépjen működésbe, amikor valóban szükséges, így minimalizálva a nem kívánt lekapcsolásokat. Ez különösen hasznos többszintű védelmi rendszerekben, ahol a szelektivitás kulcsfontosságú a zavartalan működés fenntartásához. Az A típusú védelem mind a váltakozó áramú, mind a lüktető egyenáramú hibaáramok ellen védelmet nyújt, ami széleskörű kompatibilitást biztosít a modern elektronikai berendezésekkel.
A Schneider Electric Acti9 Vigi NG125 (19034) műszaki szempontból kiemelkedő paraméterekkel rendelkezik. A 230-415 V AC üzemi feszültségtartomány széles alkalmazási lehetőségeket biztosít, az 50/60 Hz hálózati frekvencia kompatibilitás pedig garantálja a világ legtöbb elektromos hálózatával való együttműködést. Az áramvédő működése feszültségtől független, ami növeli a megbízhatóságot különböző hálózati körülmények között is. A készülék 690 V szigetelési feszültséggel és 8 kV lökőfeszültség-állósággal rendelkezik, ami kiváló védelmet biztosít a túlfeszültségekkel szemben. Az IP40 védettségi fokozat megfelelő védelmet nyújt a por és az érintés ellen, míg a 3-as szennyezettségi fokozat lehetővé teszi az ipari környezetben való használatot. Elektromágneses kompatibilitás szempontjából az eszköz 8/20 μs impulzussal szembeni, 5000 A-es ellenállással rendelkezik, ami kiváló védelmet jelent a hálózati zavarokkal szemben.
A Schneider Electric Acti9 Vigi NG125 áram-védőkioldó telepítése és használata rendkívül egyszerű. Az eszköz szabványos 35 mm-es DIN sínre szerelhető, és csavaros csatlakozással kapcsolódik az áramköri megszakítóhoz. A 9 mm-es egységszélesség és a 9 mm-es modulszélesség segíti a helytakarékos beépítést. A készülék méretei - 118 mm magasság, 189 mm szélesség és 81 mm mélység - kompakt kialakítást biztosítanak a kapcsolószekrényben. A csatlakozókapcsok 1-35 mm² rugalmas és 1,5-50 mm² merev vezetékek fogadására alkalmasak, a vezetékek csupaszítási hossza 20 mm, a csavarok meghúzási nyomatéka pedig 3,5 Nm. A termék 10000 kapcsolási ciklust garantál az IEC/EN 60947-2 szabvány szerint, ami hosszú élettartamot biztosít még gyakori működtetés esetén is. A Schneider Electric Acti9 Vigi NG125 (19034) megfelel minden vonatkozó nemzetközi szabványnak, beleértve az IEC/EN 60947-2:Annex B előírásait, ami biztosítja a globális kompatibilitást és a magas minőségi követelményeknek való megfelelést.
Schneider Electric Acti 9 Vigi NG125 - 19034 - áram - védőkioldó, A osztály, 4P, 63A, 300mA - S műszaki adatok
Fő jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 Vigi NG125
Termék vagy komponens típus: Kiegészítő áram-védőkioldó
Eszköz rövid neve: Vigi NG125
Pólusok leírása: 4P
Névleges áramerősség [In]: 63 A
Hálózat típusa: AC
Hibaáram-érzékenység: 300 mA
Hibaáram védelmi időkésleltetés: Szelektív
Hibaáram védelmi osztály: A típus
Szabványok: IEC/EN 60947-2:Annex B
Kiegészítő információk
Eszköz elhelyezkedése a rendszerben: Kimenő
Csoport bemeneti: Igen
Hálózati frekvencia: 50/60 Hz
Névleges üzemi feszültség [Ue]: 230...415 V AC 50/60 Hz
Hibaáram kioldási technológia: Feszültségtől független
Névleges szigetelési feszültség [Ui]: 690 V AC 50/60 Hz az IEC/EN 60947-2 szerint
Névleges lökőfeszültség-állóság [Uimp]: 8 kV az IEC/EN 60947-2 szerint
Rögzítési támasz: 35 mm szimmetrikus DIN sín
Elektromos csatlakozás a kismegszakítóhoz: Csavarokkal
9 mm-es egységek: 9
Magasság: 118 mm
Szélesség: 189 mm
Mélység: 81 mm
Elektromos élettartam: 10000 ciklus az IEC/EN 60947-2 szerint
Csatlakozások - terminálok: Alagút típusú kapcsok 1…35 mm² rugalmas
Alagút típusú kapcsok 1.5…50 mm² merev
Vezeték csupaszítási hossz: 20 mm
Meghúzási nyomaték: 3.5 N.m
Környezeti jellemzők
IP védettségi fokozat: IP40 az IEC/EN 60947-2 szerint
Szennyezettségi fokozat: 3 az IEC/EN 60947-2 szerint
Elektromágneses kompatibilitás: 8/20 µs impulzus állóság, 5000 A az IEC/EN 60947-2 szerint
Trópusi kivitel: 2 az IEC 60068-1 szerint
Relatív páratartalom: 95 % 55 °C-on
Üzemi magasság: 2000 m
