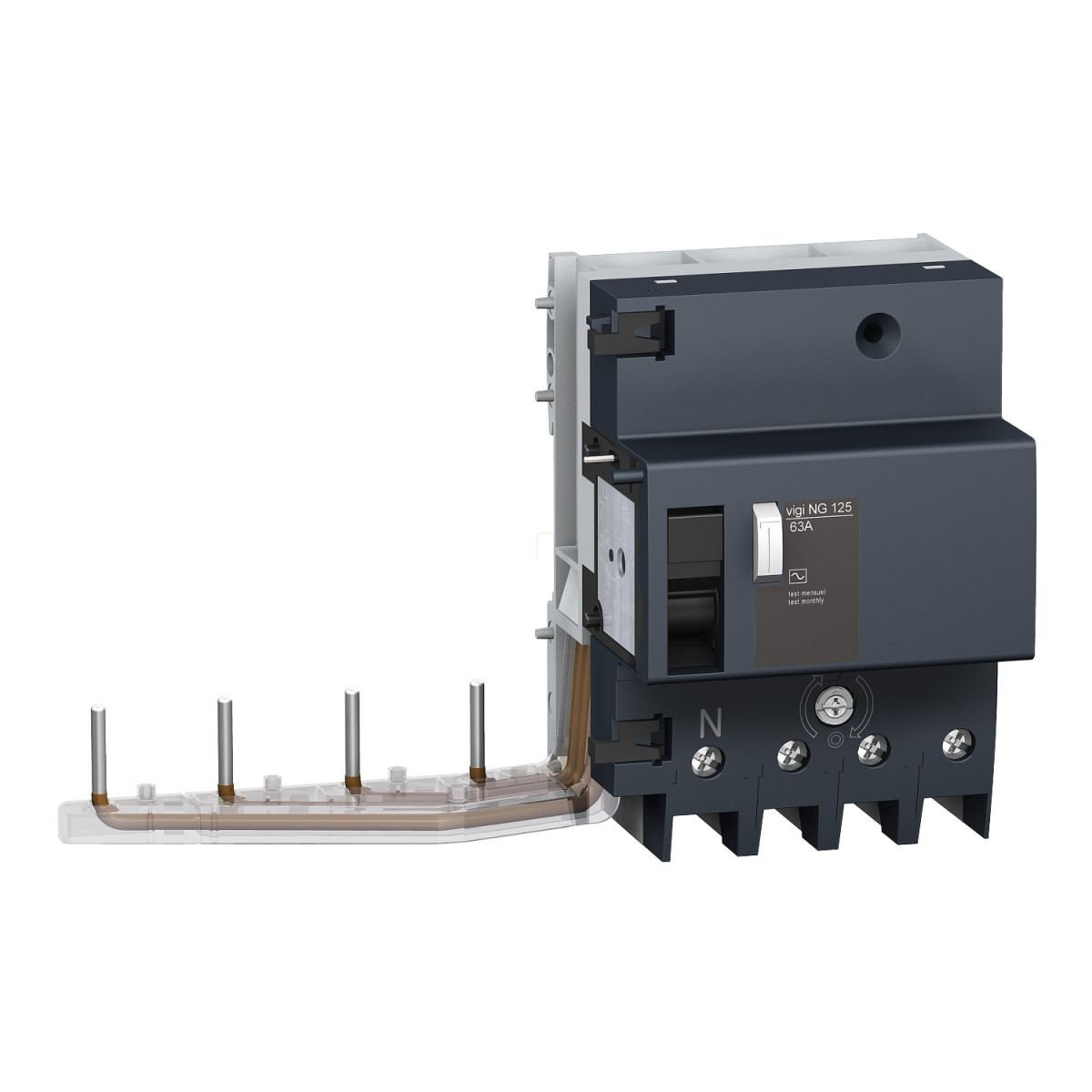

A Schneider Electric Acti9 Vigi NG125 áram-védőkioldó egy rendkívül megbízható és hatékony kiegészítő áramvédelmi eszköz, amely elektromos hálózatod személyvédelmi megoldását biztosítja. A 19018 cikkszámú termék kifejezetten villamos szakemberek számára ajánlott megoldás, amely a védelmi rendszerek korszerű kiegészítője.
A 4 pólusú (4P) kivitelű áram-védőkioldó 63A névleges áramerősségre tervezték, és 300 mA érzékenységgel rendelkezik. Az "A" típusú védelmi osztályba tartozik, ami azt jelenti, hogy nemcsak a szinuszos váltakozó áram, hanem a pulzáló egyenáram által okozott zárlati áramokat is képes érzékelni. A 230-415V AC tartományban működő eszköz tökéletesen illeszkedik a szabványos európai hálózatokhoz, és azonnal kiold, ha szivárgó áramot érzékel. Az azonnali (instantaneous) működésű áram-védőkioldó villámgyors reakcióidejével óvja meg az embereket és berendezéseket.
Az Acti9 Vigi NG125 kiegészítő áram-védőkioldót 35 mm-es szimmetrikus DIN-sínre lehet felszerelni, és csavaros rögzítéssel kapcsolható a megszakítóhoz. A készülék feszültségfüggetlen működési technológiával rendelkezik, ami biztosítja, hogy a védelem még változó hálózati feszültség esetén is megbízhatóan működjön. A 9 darab 9 mm-es egység szélességű eszköz telepítése egyszerű, a sorkapocshoz 1-35 mm² rugalmas vagy 1,5-50 mm² merev vezetékekkel csatlakoztatható. A vezetékek csupaszolási hossza 20 mm, a sorkapcsok meghúzási nyomatéka 3,5 Nm.
Az IEC/EN 60947-2:Annex B szabványnak megfelelő termék IP40 védettséggel rendelkezik, így védett a 1 mm-nél nagyobb szilárd testek behatolása ellen. 3-as szennyezettségi fokozattal rendelkezik az IEC/EN 60947-2 szerint, és figyelemre méltó elektromágneses kompatibilitással bír: 8/20 μs impulzus-ellenállás 3000 A áramerősségig. Maximális üzemi magassága 2000 méter, és 95%-os relatív páratartalom mellett is megbízhatóan működik 55°C-on. A termék kiemelkedő elektromos tartóssággal rendelkezik, legalább 10000 kapcsolási ciklust biztosít az IEC/EN 60947-2 szabvány szerint.
Schneider Electric Acti 9 Vigi NG125 - 19018 - áram - védőkioldó, A osztály, 4P, 63A, 300mA műszaki adatok
Fő jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 Vigi NG125
Termék típusa: Kiegészítő áram-védőkioldó
Rövid terméknév: Vigi NG125
Pólusok száma: 4P
Névleges áramerősség: 63 A
Hálózat típusa: AC
Hibaáram-érzékenység: 300 mA
Hibaáram-védelmi késleltetés: Azonnali
Hibaáram-védelmi osztály: A típus
Szabványok: IEC/EN 60947-2:Annex B
Kiegészítő jellemzők
Eszköz helye a rendszerben: Kimenő, Csoportos bemenő
Hálózati frekvencia: 50/60 Hz
Névleges üzemi feszültség: 230...415 V AC 50/60 Hz
Hibaáram-kioldási technológia: Feszültségfüggetlen
Névleges szigetelési feszültség: 690 V AC 50/60 Hz (IEC/EN 60947-2 szerint)
Névleges lökőfeszültség-állóság: 8 kV (IEC/EN 60947-2 szerint)
Rögzítési mód: 35 mm szimmetrikus DIN sín
Elektromos csatlakozás a megszakítóhoz: Csavarokkal
9 mm-es egységek: 9
Magasság: 118 mm
Szélesség: 189 mm
Mélység: 81 mm
Elektromos élettartam: 10000 ciklus (IEC/EN 60947-2 szerint)
Csatlakozások - sorkapcsok: Alagút típusú sorkapocs 1...35 mm² rugalmas vezetékhez, Alagút típusú sorkapocs 1,5...50 mm² merev vezetékhez
Vezeték csupaszolási hossza: 20 mm
Meghúzási nyomaték: 3,5 N.m
Környezeti jellemzők
IP védettségi fokozat: IP40 (IEC/EN 60947-2 szerint)
Szennyezettségi fokozat: 3 (IEC/EN 60947-2 szerint)
Elektromágneses kompatibilitás: 8/20 µs impulzus-ellenállás, 3000 A (IEC/EN 60947-2 szerint)
Trópusi kialakítás: 2 (IEC 60068-1 szerint)
Relatív páratartalom: 95% 55 °C-on
Üzemi magasság: 2000 m
