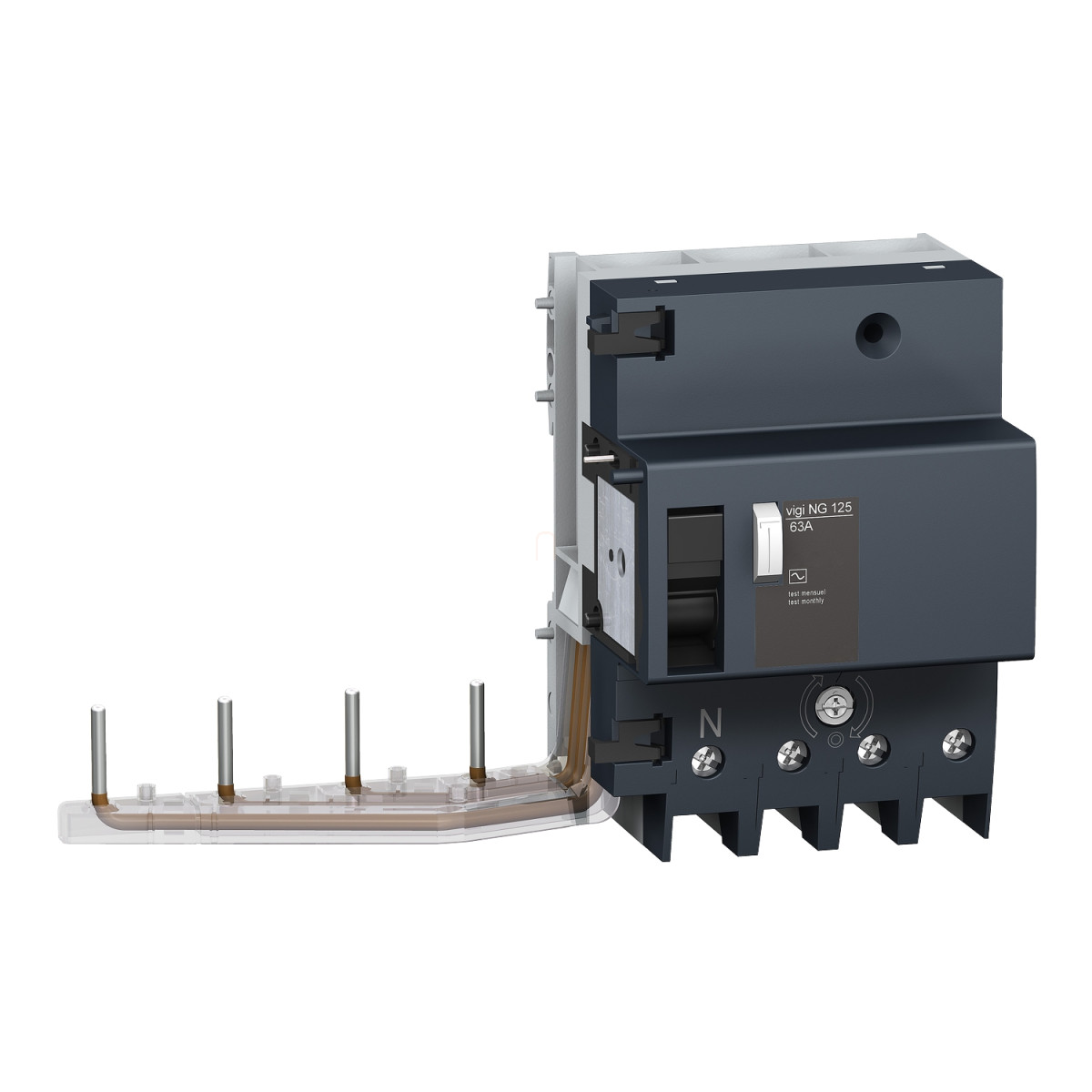

Az Acti9 Vigi NG125 áram-védőkioldó a Schneider Electric professzionális villamos berendezései közé tartozik, amelyet kifejezetten a biztonságos elektromos hálózatok kialakításához fejlesztettek ki. A 19017 cikkszámú, 4 pólusú, 63 A névleges áramerősségű készülék A típusú érintésvédelmi kategóriába tartozik, ami azt jelenti, hogy mind a váltakozó áramú, mind a pulzáló egyenáramú hibaáramok ellen hatékony védelmet nyújt.
Ez a Vigi NG125 modell 30 mA érzékenységű földzárlati védelemmel rendelkezik, ami azonnali, késleltetés nélküli kioldást biztosít hiba esetén. A termék 230-415 V AC üzemi feszültségtartományban használható, és megfelel a szigorú IEC/EN 60947-2:Annex B szabványoknak. Az eszköz feszültségfüggetlen hibaáram-kioldási technológiával működik, ami azt jelenti, hogy a védelem akkor is megbízhatóan működik, ha a hálózati feszültség ingadozik. A 690 V-os szigetelési feszültség és a 8 kV-os lökőfeszültség-állóság további biztonságot garantál extrém körülmények között is.
A készülék 35 mm-es szimmetrikus DIN sínre szerelhető, a kismegszakítóhoz csavaros rögzítéssel kapcsolódik. Fizikai méretei kompaktak: 118 mm magas, 189 mm széles és 81 mm mély, 9 modulnyi helyet foglal el az elosztószekrényben. Az elektromos csatlakoztatás alagútszerű sorkapcsokkal történik, amelyek 1-35 mm² rugalmas vagy 1,5-50 mm² merev vezetékek fogadására alkalmasak. A bekötés során a vezetékeket 20 mm hosszan kell csupaszítani, a csatlakozókapcsokat pedig 3,5 Nm nyomatékkal kell meghúzni a megfelelő érintkezés érdekében. A Vigi NG125 kiváló elektromos tartóssággal büszkélkedhet, az IEC/EN 60947-2 szabvány szerint 10000 kapcsolási ciklust garantál. Az IP40-es védettségi fokozatnak köszönhetően védett a 1 mm-nél nagyobb szilárd testek behatolása ellen, de nem vízálló. A készülék 3-as szennyezettségi fokozatra tervezett, és ellenáll a 8/20 μs impulzus esetén akár 3000 A áramnak is. Trópusi körülmények között is használható (2-es fokozatú trópusállóság az IEC 60068-1 szerint), és 95%-os relatív páratartalomig működőképes 55°C-on. A maximális üzemi magasság 2000 méter.
Schneider Electric Acti 9 Vigi NG125 - 19017 - áram - védőkioldó, A osztály, 4P, 63A, 30mA műszaki adatok
Főbb jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 Vigi NG125
Termék típus: Kiegészítő áram-védőkioldó
Rövid terméknév: Vigi NG125
Pólusok: 4P
Névleges áram: 63 A
Hálózat típus: AC
Hibaáram érzékenység: 30 mA
Hibaáram-védelem késleltetési ideje: Azonnali
Hibaáram-védelem osztálya: A típus
Szabványok: IEC/EN 60947-2:Annex B
Kiegészítő adatok
Elhelyezés a rendszerben: Kimenő
Csoportbemeneti
Hálózati frekvencia: 50/60 Hz
Névleges üzemi feszültség: 230...415 V AC 50/60 Hz
Hibaáram kioldási technológia: Feszültségfüggetlen
Névleges szigetelési feszültség: 690 V AC 50/60 Hz az IEC/EN 60947-2 szerint
Névleges lökőfeszültség-állóság: 8 kV az IEC/EN 60947-2 szerint
Rögzítés: 35 mm szimmetrikus DIN sín
Elektromos csatlakozás a kismegszakítóhoz: Csavarokkal
9 mm-es osztások száma: 9
Magasság: 118 mm
Szélesség: 189 mm
Mélység: 81 mm
Elektromos tartósság: 10000 ciklus az IEC/EN 60947-2 szerint
Csatlakozók: Alagút típusú sorkapcsok 1…35 mm² rugalmas
Alagút típusú sorkapcsok 1,5…50 mm² merev
Vezeték csupaszolási hossz: 20 mm
Meghúzási nyomaték: 3,5 N.m
Környezeti jellemzők
IP védettségi fokozat: IP40 az IEC/EN 60947-2 szerint
Szennyezettségi fokozat: 3 az IEC/EN 60947-2 szerint
Elektromágneses kompatibilitás: 8/20 µs impulzusállóság, 3000 A az IEC/EN 60947-2 szerint
Trópusállóság: 2 az IEC 60068-1 szerint
Relatív páratartalom: 95 % 55 °C-on
Üzemi magasság: 2000 m
