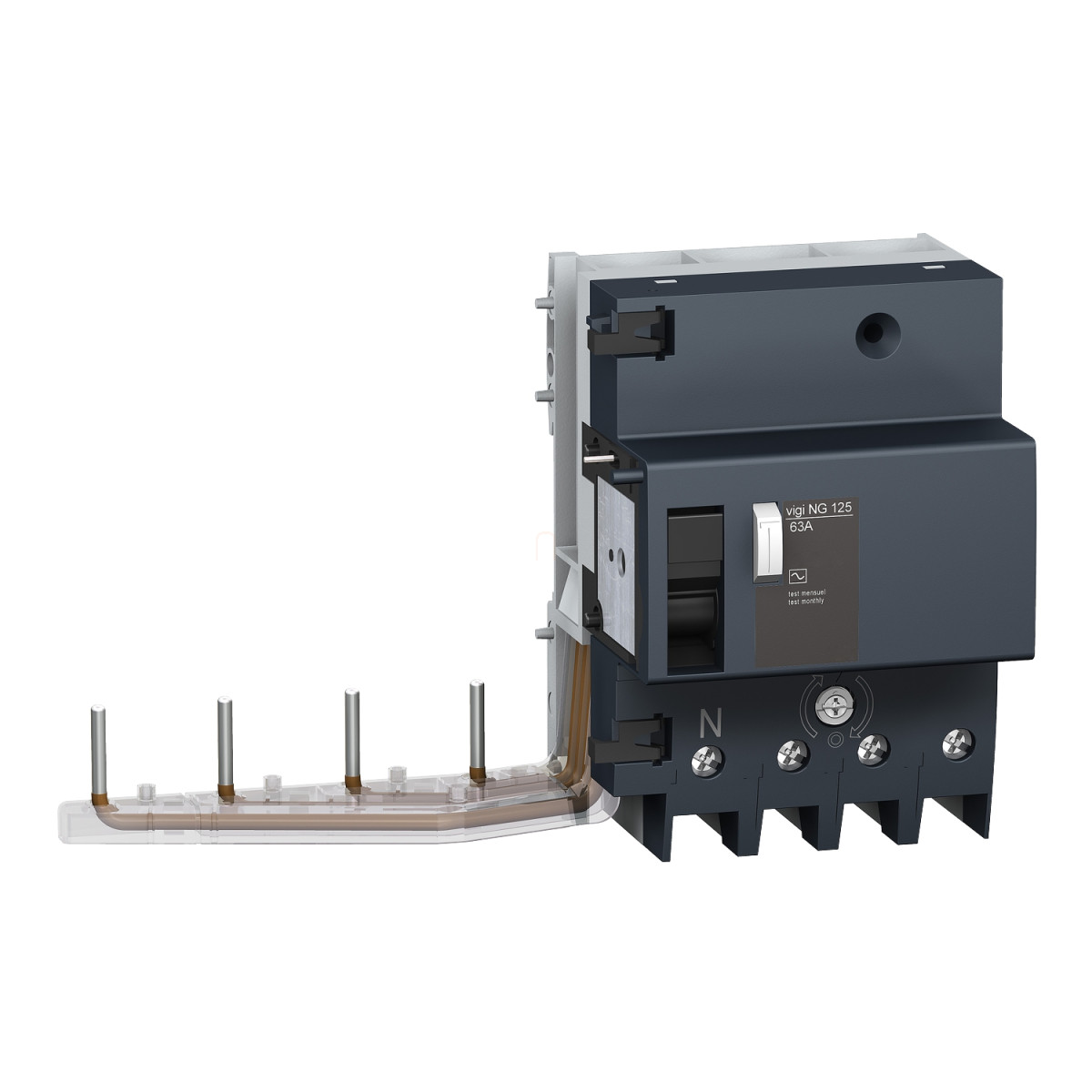

Az Acti9 Vigi NG125 egy kiváló minőségű, 19016 cikkszámú add-on áram-védőkioldó eszköz a Schneider Electric termékcsaládjából, amely kifejezetten professzionális villamos rendszerek magas szintű védelmére lett tervezve. Ez a típusú áram-védőkioldó különösen alkalmas olyan helyeken, ahol a fokozott személy- és vagyonvédelem kiemelten fontos, miközben megbízható működést biztosít ipari és kereskedelmi környezetben egyaránt.
A Schneider Electric Acti9 Vigi NG125 főbb jellemzői között szerepel a 4 pólusú kialakítás, amely lehetővé teszi a 63A névleges áramerősséget. Az eszköz A típusú védelmi osztályba tartozik, ami azt jelenti, hogy nemcsak a szinuszos váltóáramú, hanem a pulzáló egyenáramú hibaáramok ellen is védelmet nyújt, így szélesebb alkalmazási területen használható biztonságosan. A 300 mA-es hibaáram-érzékenység elsősorban tűzvédelmi célokat szolgál, és ideális választás lehet nagyobb épületek, kereskedelmi létesítmények vagy ipari alkalmazások esetén. Az azonnali (instantaneous) kioldási idő gondoskodik a gyors védelmi reakcióról, amely kritikus lehet veszélyhelyzetek esetén.
Technikai szempontból a Vigi NG125 230-415V AC feszültségtartományban működik, 50/60 Hz hálózati frekvencián. Kiemelendő, hogy a készülék áramtól független érzékelési technológiát (voltage independent) alkalmaz, ami növeli a működési biztonságot különböző terhelési körülmények között is. Az IEC/EN 60947-2:B mellékletének megfelelő szabványosítás garantálja a termék nemzetközi elvárásoknak való megfelelőségét. A készülék további műszaki adatai között szerepel a 690V névleges szigetelési feszültség, valamint a 8kV lökőfeszültség-állóság, ami jelzi a termék robusztus kialakítását és ellenállóságát a hálózati zavarokkal szemben.
A Schneider Electric Acti9 Vigi NG125 (19016) telepítése és csatlakoztatása egyszerű: szabványos 35 mm-es DIN sínre szerelhető, a megszakítóhoz csavaros rögzítéssel csatlakoztatható. A készülék fizikai méretei kompakt kialakítást mutatnak: 118 mm magas, 189 mm széles és 81 mm mély. A csatlakozókapcsok tunnel típusúak, rugalmas vezetékekhez 1-35 mm², merev vezetékekhez 1,5-50 mm² keresztmetszetig alkalmazhatók, 20 mm vezeték csupaszolási hosszal és 3,5 Nm meghúzási nyomatékkal. A termék IP40 védettséggel rendelkezik az IEC/EN 60947-2 szabvány szerint, valamint kiemelkedő elektromágneses kompatibilitást mutat 8/20 µs impulzusellenállással, 3000 A-ig. Működési tartománya 95% relatív páratartalom mellett 55 °C-ig, valamint 2000 m tengerszint feletti magasságig garantált. A Schneider Electric Acti9 Vigi NG125 - 19016 egy professzionális választás, amely 10000 ciklus elektromos élettartammal rendelkezik, így hosszú távon is megbízható védelmet biztosít a villamos rendszerek számára.
Schneider Electric Acti 9 Vigi NG125 - 19016 - áram - védőkioldó, A osztály, 4P, 63A, 300mA műszaki adatok
Általános jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 Vigi NG125
Termék vagy komponens típusa: Add-on áram-védőkioldó
Rövid eszköznév: Vigi NG125
Műszaki jellemzők
Pólusok: 4P
Névleges áram: 63 A
Hálózat típusa: AC
Hibaáram-érzékenység: 300 mA
Hibaáram-védelmi késleltetés: Azonnali
Hibaáram-védelmi osztály: A típus
Szabványok: IEC/EN 60947-2:B melléklet
Kiegészítő adatok
Eszköz elhelyezkedése a rendszerben: Kimenő, Csoport bemeneti
Hálózati frekvencia: 50/60 Hz
Névleges üzemi feszültség: 230...415 V AC 50/60 Hz
Hibaáram kioldási technológia: Feszültség független
Névleges szigetelési feszültség: 690 V AC 50/60 Hz az IEC/EN 60947-2 szerint
Névleges lökőfeszültség-állóság: 8 kV az IEC/EN 60947-2 szerint
Szerelési és csatlakoztatási adatok
Szerelési felület: 35 mm szimmetrikus DIN sín
Elektromos csatlakozás a megszakítóhoz: Csavarokkal
9 mm egységek: 9
Magasság: 118 mm
Szélesség: 189 mm
Mélység: 81 mm
Csatlakozások - terminálok: Tunnel típusú terminálok 1...35 mm² rugalmas, Tunnel típusú terminálok 1,5...50 mm² merev
Vezeték csupaszolási hossz: 20 mm
Meghúzási nyomaték: 3,5 N.m
Környezeti jellemzők
IP védettségi fokozat: IP40 az IEC/EN 60947-2 szerint
Szennyezettségi fokozat: 3 az IEC/EN 60947-2 szerint
Elektromágneses kompatibilitás: 8/20 µs impulzusállóság, 3000 A az IEC/EN 60947-2 szerint
Trópusi kivitel: 2 az IEC 60068-1 szerint
Relatív páratartalom: 95 % 55 °C-on
Üzemi magasság: 2000 m
Teljesítmény adatok
Elektromos élettartam: 10000 ciklus az IEC/EN 60947-2 szerint
