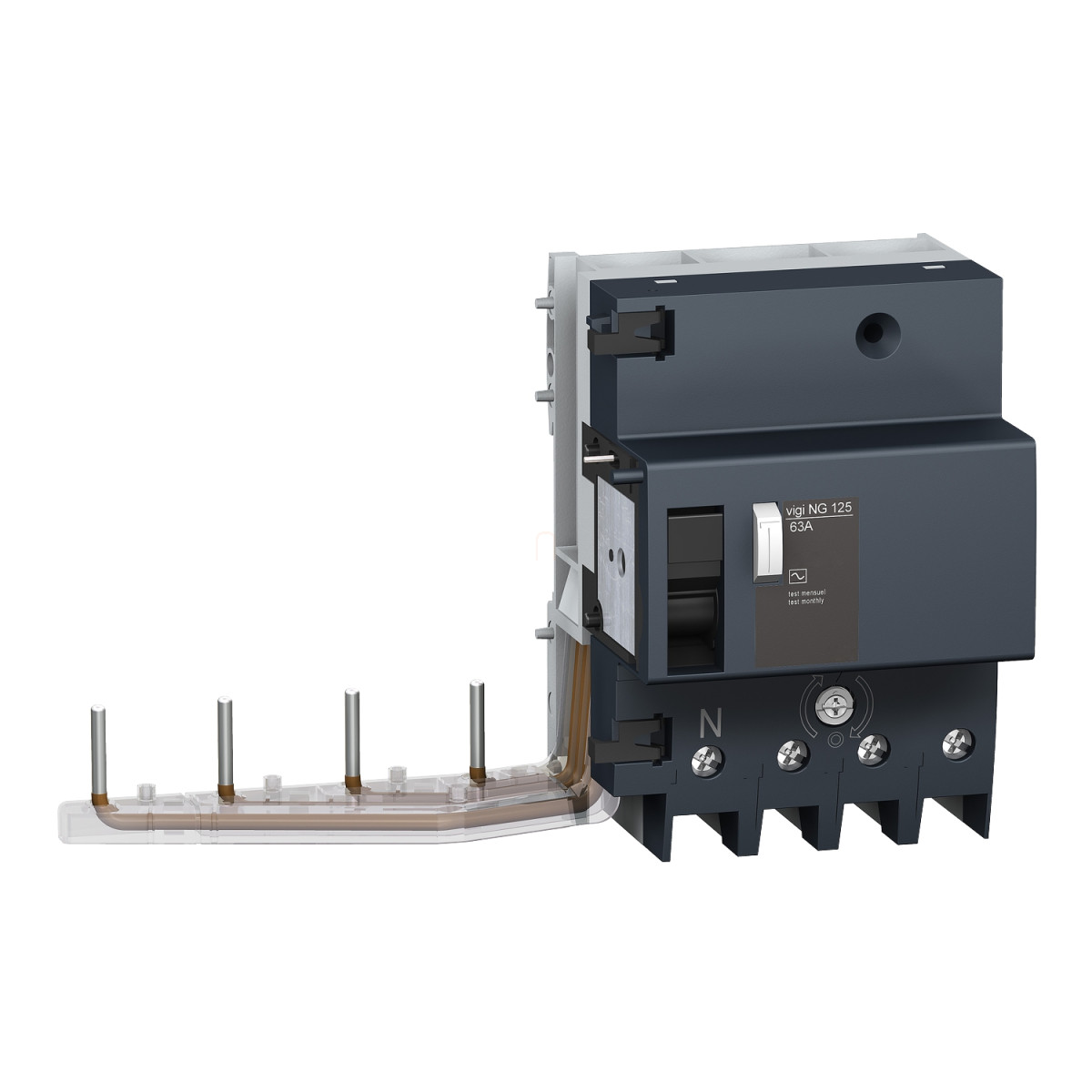

A Schneider Electric Acti9 Vigi NG125 termékcsalád kiváló minőségű, nagy teljesítményű áram-védőkioldó megoldást kínál villamos rendszerekhez. Az Acti9 Vigi NG125 kiegészítő áram-védőkioldó (19015 cikkszám) négy pólusú (4P) kivitelben készül, 63A névleges áramerősséggel és 30mA érzékenységgel, amely ideális választás mind lakossági, mind ipari környezetben történő alkalmazáshoz.
A készülék A típusú érzékelési technológiát alkalmaz, amely különösen alkalmas olyan hálózatokhoz, ahol váltakozó és lüktető egyenáramú hibaáramok előfordulhatnak. Az azonnali (instantaneous) kioldási idővel rendelkező eszköz gyors reakcióidőt biztosít, maximalizálva a villamos biztonságot. A Vigi NG125 széles működési feszültségtartománnyal rendelkezik (230-415V AC, 50/60 Hz), és feszültségfüggetlen hibaáram-kioldási technológiát alkalmaz, ami biztosítja a megbízható működést a hálózati feszültség ingadozása esetén is.
A Schneider Electric Acti9 Vigi NG125 áram-védőkioldó megfelel a szigorú IEC/EN 60947-2:B melléklet szabványnak. Műszaki jellemzői között szerepel a 690V AC névleges szigetelési feszültség és a 8 kV névleges lökőfeszültség-állóság, amelyek tovább növelik a berendezés megbízhatóságát. Az IP40-es védettség és a 3-as szennyezettségi foknak való megfelelés biztosítja, hogy a készülék különböző környezeti feltételek mellett is megbízhatóan működjön. Elektromágneses kompatibilitás tekintetében a berendezés 8/20 μs impulzusállósággal rendelkezik 3000A-ig, ami kiemelkedő védelmet nyújt a villamos hálózat hirtelen terhelésváltozásaival szemben.
A termék 35 mm-es szimmetrikus DIN-sínre szerelhető, és csavaros csatlakozással kapcsolható a kismegszakítóhoz. A 118 mm magasságú, 189 mm szélességű és 81 mm mélységű eszköz alagút típusú csatlakozókkal rendelkezik, amelyek 1-35 mm² rugalmas és 1,5-50 mm² merev vezetékek fogadására alkalmasak. Az elektromos élettartam 10000 ciklus az IEC/EN 60947-2 szabvány szerint. A készülék a 2000 méteres tengerszint feletti magasságig történő üzemeltetésre lett tervezve, és 95%-os relatív páratartalom mellett is megbízhatóan működik 55°C-on. Mindezek a tulajdonságok együttesen teszik a Schneider Electric Acti9 Vigi NG125 áram-védőkioldót (19015) kiváló választássá a biztonságos és megbízható villamos rendszerek kialakításához, mind lakossági, mind ipari környezetben.
Schneider Electric Acti 9 Vigi NG125 - 19015 - áram - védőkioldó, A osztály, 4P, 63A, 30mA műszaki adatok
Fő jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 Vigi NG125
Termék vagy alkatrész típusa: Kiegészítő áram-védőkioldó
Eszköz rövid neve: Vigi NG125
Pólusok leírása: 4P
Névleges áramerősség: 63 A
Hálózat típusa: AC
Hibaáram-érzékenység: 30 mA
Hibaáram-védelem késleltetési ideje: Azonnali
Hibaáram-védelem osztálya: A típus
Szabványok: IEC/EN 60947-2:B melléklet
Kiegészítő adatok
Eszköz elhelyezkedése a rendszerben: Kimenő, Csoportos bemeneti
Hálózati frekvencia: 50/60 Hz
Névleges üzemi feszültség: 230...415 V AC 50/60 Hz
Hibaáram kioldási technológia: Feszültségfüggetlen
Névleges szigetelési feszültség: 690 V AC 50/60 Hz az IEC/EN 60947-2 szerint
Névleges lökőfeszültség-állóság: 8 kV az IEC/EN 60947-2 szerint
Rögzítési alap: 35 mm szimmetrikus DIN-sín
Elektromos csatlakozás a kismegszakítóhoz: Csavaros
9 mm-es osztások: 9
Magasság: 118 mm
Szélesség: 189 mm
Mélység: 81 mm
Elektromos élettartam: 10000 ciklus az IEC/EN 60947-2 szerint
Csatlakozások - kapcsok: Alagút típusú kapcsok 1…35 mm² rugalmas, Alagút típusú kapcsok 1.5…50 mm² merev
Vezeték csupaszítási hossz: 20 mm
Meghúzási nyomaték: 3.5 N.m
Környezeti jellemzők
IP védettségi fokozat: IP40 az IEC/EN 60947-2 szerint
Szennyezettségi fokozat: 3 az IEC/EN 60947-2 szerint
Elektromágneses kompatibilitás: 8/20 µs impulzusállóság, 3000 A az IEC/EN 60947-2 szerint
Trópusi kivitel: 2 az IEC 60068-1 szerint
Relatív páratartalom: 95 % 55 °C-on
Üzemeltetési tengerszint feletti magasság: 2000 m
