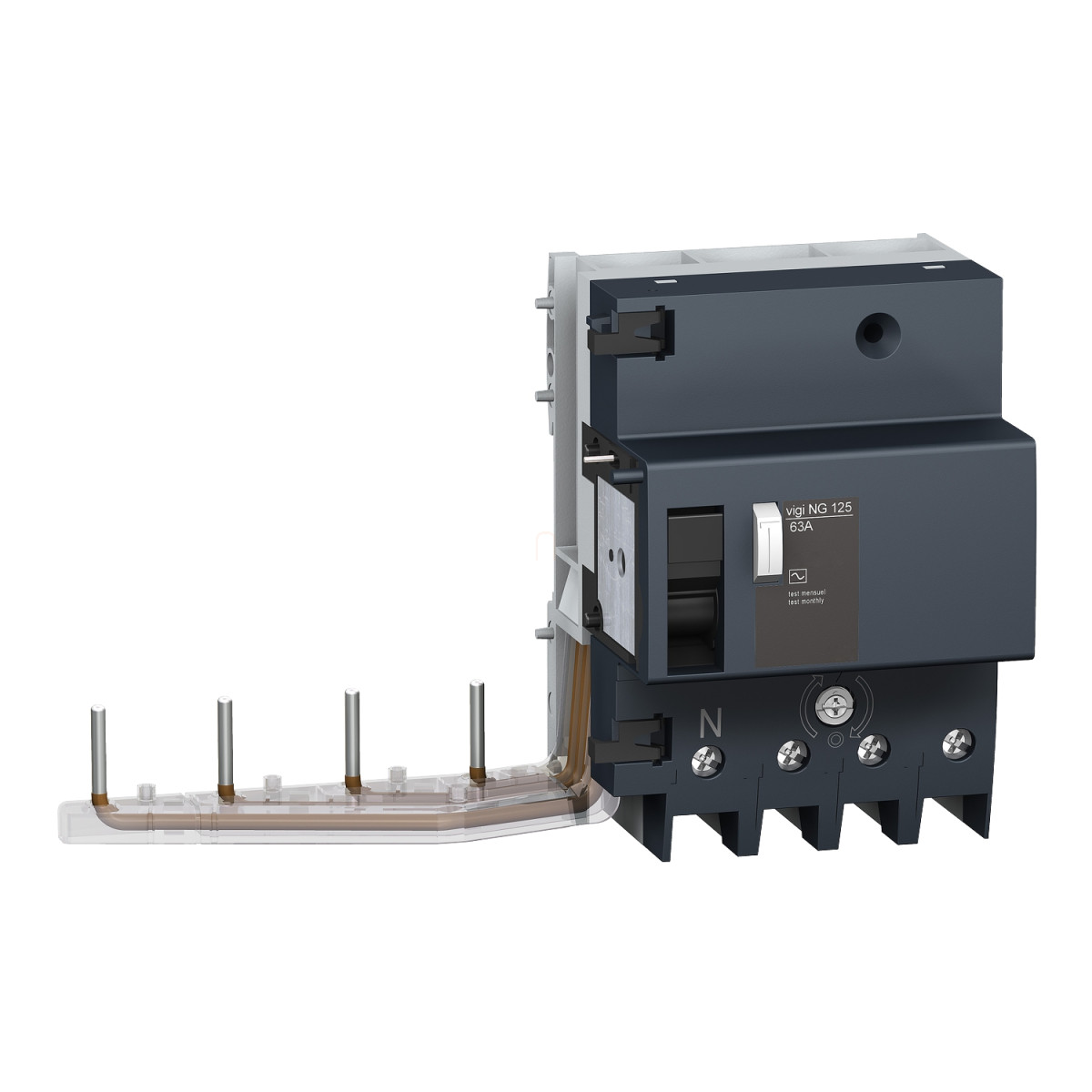

Az Acti9 Vigi NG125 egy kiváló minőségű, Schneider Electric által gyártott add-on áramvédő kapcsoló, amely kifejezetten a biztonságos elektromos hálózatok kialakításához lett tervezve. Ez a 19005 cikkszámú modell tökéletes választás olyan alkalmazásokhoz, ahol magas szintű védelemre van szükség az áramütés és elektromos tüzek ellen, miközben a működési folytonosság is fontos szempont marad.
A Schneider Electric Acti9 Vigi NG125 áramvédő kapcsoló 4 pólusú (4P) kivitelben készül, amely lehetővé teszi a háromfázisú hálózatokban történő alkalmazást, beleértve a nullavezetőt is. A készülék névleges árama 63A, ami ideálissá teszi közepes terhelésű elosztóhálózatok védelmére, legyen szó akár ipari, akár kereskedelmi létesítményekről. Az AC típusú hibaáram-védelem 300 mA érzékenységgel rendelkezik, ami elsősorban tűzvédelmi alkalmazásokra teszi alkalmassá. Az azonnali (instantaneous) kioldási karakterisztikája biztosítja a gyors reakcióidőt hibaáram észlelése esetén, ezáltal minimalizálva a potenciális veszélyeket.
A Vigi NG125 széles működési feszültségtartományban használható, 230-415V AC között, 50/60 Hz hálózati frekvencián, így gyakorlatilag minden szabványos háromfázisú rendszerben alkalmazható. A termék feszültségfüggetlen hibaáram kioldási technológiával rendelkezik, ami azt jelenti, hogy a védelem akkor is megbízhatóan működik, ha a hálózati feszültség ingadozik. Az eszköz szigetelési feszültsége (Ui) 690V AC, lökőfeszültség-állósága pedig 8 kV az IEC/EN 60947-2 szabvány szerint, ami kiváló védelmet biztosít túlfeszültségek ellen is. Az IP40 védettség megfelelő védelmet nyújt a szilárd tárgyak és a por ellen az IEC/EN 60947-2 szabvány szerint, míg a 3-as szennyezettségi fok jelzi, hogy vezető szennyeződések vagy száraz, nem vezető szennyeződések jelenlétében is megbízhatóan működik a készülék.
A Schneider Electric Acti9 Vigi NG125 - 19005 modell szerelése rendkívül egyszerű, a 35 mm-es szimmetrikus DIN sínre rögzíthető, ami az iparági szabvány a kapcsolószekrényekben. Elektromos csatlakozása megszakítóhoz csavarral történik, a bekötéshez alagút típusú sorkapcsok állnak rendelkezésre, amelyek 1-35 mm² rugalmas és 1,5-50 mm² merev vezetékek fogadására alkalmasak. A vezetékcsupaszítási hossz 20 mm, a sorkapcsok meghúzási nyomatéka pedig 3,5 Nm. A készülék mechanikai élettartama 10000 ciklus az IEC/EN 60947-2 szabvány szerint, ami hosszú távú, megbízható működést garantál. A termék 9 mm-es osztásegységek szerint épül fel, teljes szélessége 9 osztásegység (189 mm), magassága 118 mm, mélysége pedig 81 mm. Az eszköz kiválóan teljesít különböző környezeti feltételek mellett is, akár 95%-os relatív páratartalom és 55°C hőmérséklet esetén is, valamint 2000 méteres tengerszint feletti magasságig használható, ami rendkívüli rugalmasságot biztosít a különböző telepítési környezetekben.
Schneider Electric Acti 9 Vigi NG125 - 19005 - áram - védőkioldó, AC osztály, 4P, 63A, 300mA műszaki adatok
Fő jellemzők
Terméktípus: Add-on áramvédő kapcsoló
Termékcsalád: Acti9
Terméknév: Acti9 Vigi NG125
Rövid terméknév: Vigi NG125
Pólusok: 4P
Névleges áram: 63 A
Hálózat típusa: AC
Hibaáram-érzékenység: 300 mA
Hibaáram-védelem késleltetése: Azonnali
Hibaáram-védelem osztálya: AC típus
Szabványok: IEC/EN 60947-2:Annex B
Kiegészítő adatok
Készülék helye a rendszerben: Kimenő ág, Csoportos bemenő ág
Hálózati frekvencia: 50/60 Hz
Névleges üzemi feszültség: 230...415 V AC 50/60 Hz
Hibaáram kioldási technológia: Feszültségfüggetlen
Névleges szigetelési feszültség: 690 V AC 50/60 Hz az IEC/EN 60947-2 szerint
Névleges lökőfeszültség-állóság: 8 kV az IEC/EN 60947-2 szerint
Rögzítés: 35 mm szimmetrikus DIN sín
Elektromos csatlakozás: Csavarokkal az megszakítóhoz
9 mm-es osztásegységek: 9
Magasság: 118 mm
Szélesség: 189 mm
Mélység: 81 mm
Elektromos élettartam: 10000 ciklus az IEC/EN 60947-2 szerint
Csatlakozások - sorkapcsok: Alagút típusú sorkapcsok 1…35 mm² rugalmas, Alagút típusú sorkapcsok 1,5…50 mm² merev
Vezeték csupaszítási hossz: 20 mm
Meghúzási nyomaték: 3,5 Nm
Környezeti paraméterek
IP védettségi fokozat: IP40 az IEC/EN 60947-2 szerint
Szennyezettségi fok: 3 az IEC/EN 60947-2 szerint
Elektromágneses kompatibilitás: 8/20 µs impulzusállóság, 3000 A az IEC/EN 60947-2 szerint
Trópusállóság: 2 az IEC 60068-1 szerint
Relatív páratartalom: 95% 55°C-on
Üzemi magasság: 2000 m
