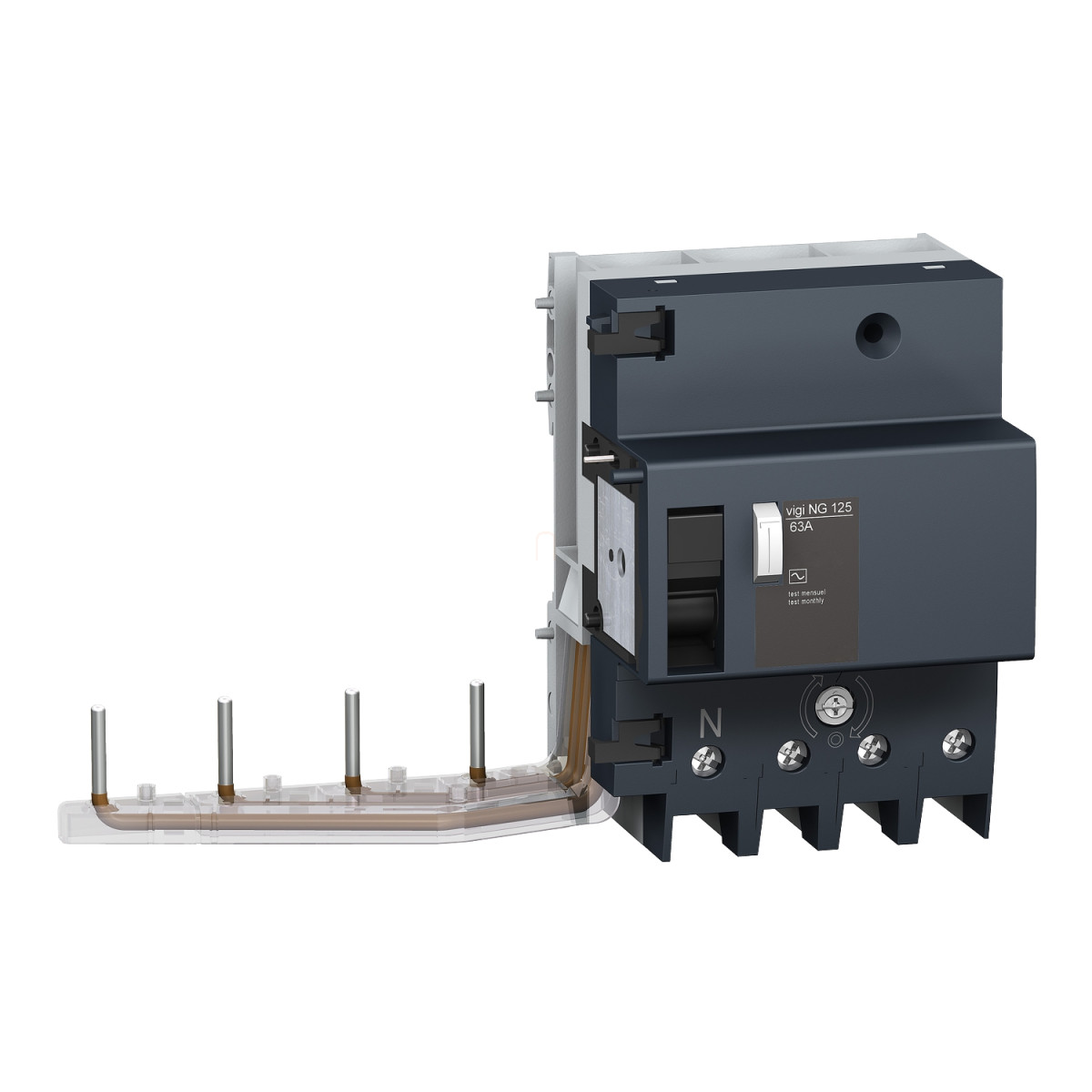

Az Acti9 Vigi NG125 egy professzionális minőségű, áramvédő kiegészítő eszköz a Schneider Electric kínálatából, amely kifejezetten ipari és kereskedelmi alkalmazásokra lett tervezve. A 19004 cikkszámú modell kiváló megoldást nyújt, ha megbízható áramvédelmet keresel nagyobb teljesítményű rendszerekhez.
Ez a 4 pólusú (4P) áramvédő betét 63 A névleges áramerősséggel rendelkezik, és AC típusú védelmet biztosít, amely ideális a legtöbb sztenderd alkalmazáshoz. A 30 mA hibaáram-érzékenységgel rendelkező eszköz azonnal, késleltetés nélkül lekapcsol hiba esetén, ezzel maximális védelmet nyújtva a személyek és berendezések számára. Működési feszültségtartománya 230-415 V AC között van, így tökéletesen használható a legtöbb ipari és kereskedelmi alkalmazásban, ahol három fázisú rendszerek találhatók.
A Schneider Electric Acti9 Vigi NG125 (19004) eszköz feszültségtől független hibaáram-kioldási technológiával van ellátva, ami azt jelenti, hogy még instabil hálózati körülmények között is megbízható védelmet biztosít. Az eszköz telepítése rendkívül egyszerű 35 mm-es szimmetrikus DIN sínre, és csavaros csatlakozással köthető az áramköri megszakítóhoz. A készülékházat IP40 védettség jellemzi az IEC/EN 60947-2 szabványnak megfelelően, így por ellen megfelelő védelmet nyújt. A termék 50/60 Hz hálózati frekvencián működik, és megfelel az IEC/EN 60947-2:B melléklet szigorú követelményeinek.
A Schneider Electric Acti9 Vigi NG125 19004 modell fizikai méretei: 118 mm magasság, 189 mm szélesség és 81 mm mélység. A szerelési szélesség 9 x 9 mm, azaz összesen 81 mm. Az elektromos csatlakoztatáshoz alagút típusú sorkapcsok szolgálnak, amelyek rugalmas vezetékek esetén 1-35 mm², merev vezetékek esetén 1,5-50 mm² keresztmetszettel használhatók. A vezeték csupaszítási hossza 20 mm, a csatlakozócsavarok meghúzási nyomatéka pedig 3,5 Nm. A készülék elektromos élettartama 10000 ciklus az IEC/EN 60947-2 szabvány szerint, ami hosszú távú, megbízható működést garantál. Az eszköz 8/20 μs impulzus-állósággal rendelkezik 3000 A-ig, és 3-as szennyezettségi fokú környezetben is használható. A trópusi kivitel 2-es fokozatú az IEC 60068-1 szerint, és a készülék 95% relatív páratartalom mellett is megbízhatóan működik 55 °C-on. A maximális üzemeltetési magasság 2000 m.
Schneider Electric Acti 9 Vigi NG125 - 19004 - áram - védőkioldó, AC osztály, 4P, 63A, 30mA műszaki adatok
Fő jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 Vigi NG125
Eszköz típusa: Kiegészítő áramvédő eszköz
Rövid megnevezés: Vigi NG125
Pólusok: 4P
Névleges áram: 63 A
Hálózat típusa: AC
Hibaáram-érzékenység: 30 mA
Hibaáram-védelem késleltetése: Azonnali
Hibaáram-védelmi osztály: AC típus
Szabványok: IEC/EN 60947-2:B melléklet
Kiegészítő adatok
Eszköz helye a rendszerben: Kimenő / Csoportos bemeneti
Hálózati frekvencia: 50/60 Hz
Névleges üzemi feszültség: 230...415 V AC 50/60 Hz
Hibaáram-kioldási technológia: Feszültségtől független
Névleges szigetelési feszültség: 690 V AC 50/60 Hz (IEC/EN 60947-2 szerint)
Névleges lökőfeszültség-állóság: 8 kV (IEC/EN 60947-2 szerint)
Rögzítés: 35 mm-es szimmetrikus DIN sín
Elektromos csatlakozás az MCB-hez: Csavarokkal
9 mm-es osztások: 9
Magasság: 118 mm
Szélesség: 189 mm
Mélység: 81 mm
Elektromos élettartam: 10000 ciklus (IEC/EN 60947-2 szerint)
Csatlakozók: Alagút típusú sorkapcsok 1...35 mm² rugalmas vezetékhez, Alagút típusú sorkapcsok 1,5...50 mm² merev vezetékhez
Vezeték csupaszítási hossza: 20 mm
Meghúzási nyomaték: 3,5 N.m
Környezeti jellemzők
IP védettségi fokozat: IP40 (IEC/EN 60947-2 szerint)
Szennyezettségi fokozat: 3 (IEC/EN 60947-2 szerint)
Elektromágneses kompatibilitás: 8/20 μs impulzus-állóság, 3000 A (IEC/EN 60947-2 szerint)
Trópusi kivitel: 2 (IEC 60068-1 szerint)
Relatív páratartalom: 95% 55 °C-on
Üzemeltetési magasság: 2000 m
