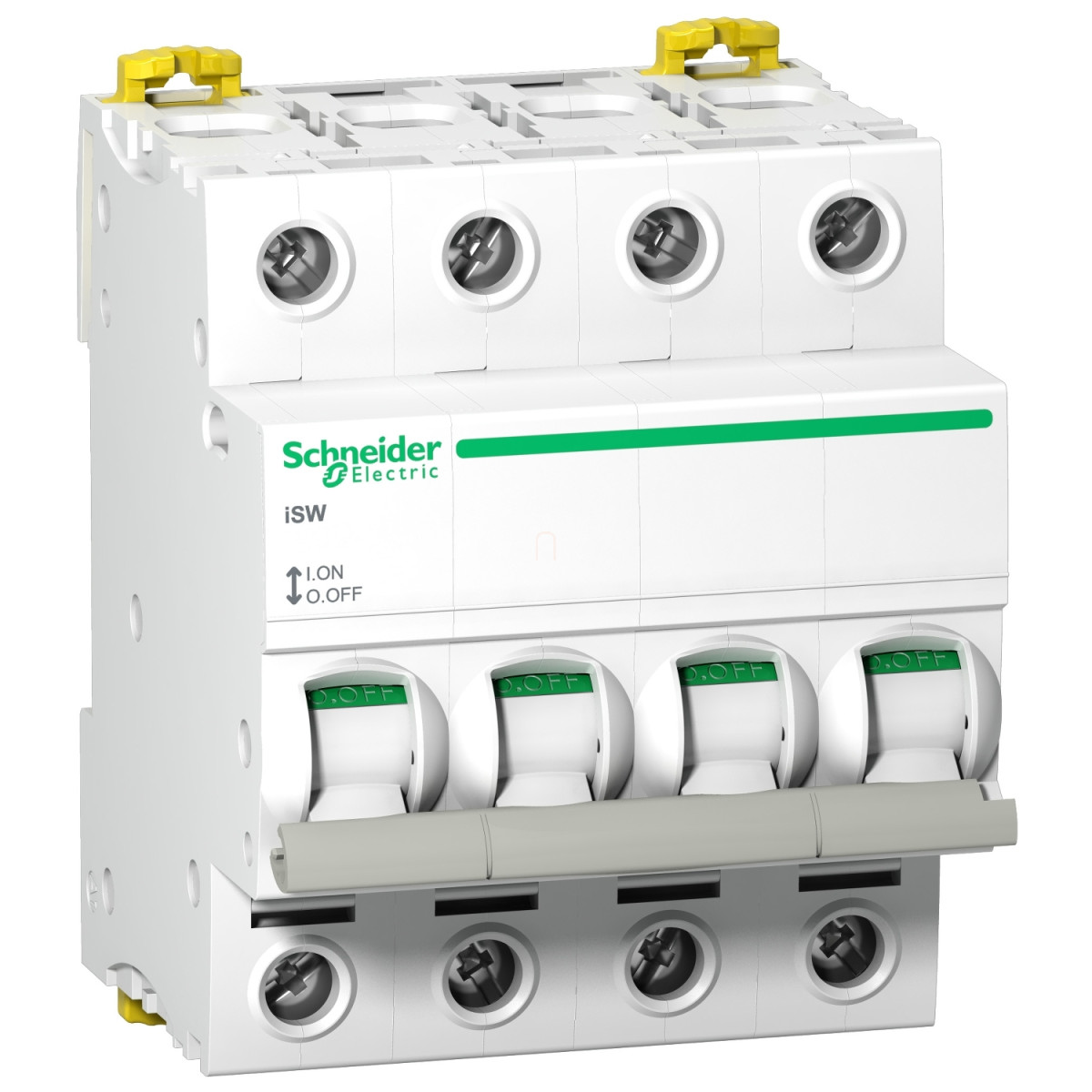

A Schneider Electric Acti9 iSW A9S65492 terheléskapcsoló egy prémium minőségű, négypontos (4P) szakaszolókapcsoló, amely tökéletes megoldást kínál 125A áramerősségig, 415V AC hálózatokon. Ez a kapcsoló az Acti9 termékcsalád része, amely a Schneider Electric egyik legmegbízhatóbb és legsokoldalúbb termékvonala az elektromos elosztórendszerek területén.
Az A9S65492 szakaszolókapcsoló elsődleges felhasználási területe az elektromos rendszerek biztonságos leválasztása és vezérlése. Az AC-22A felhasználási kategóriába tartozik, és kifejezetten alkalmas szigetelési feladatokra. A készüléket úgy tervezték, hogy megbízhatóan működjön akár szélsőséges körülmények között is, amit a -25°C és +60°C közötti üzemi hőmérséklettartomány is bizonyít. A kapcsoló figyelemreméltó mechanikai tartóssággal rendelkezik, amely 20000 működési ciklust tesz lehetővé, míg elektromos élettartama 2500 ciklus.
Műszaki szempontból az A9S65492 modell kiemelkedő paraméterekkel rendelkezik. A névleges üzemi áramerőssége (Ie) 125A 415V AC 50/60 Hz mellett, míg a névleges szigetelési feszültsége (Ui) 500V AC 50/60 Hz. A berendezés 5 kA zárlati bekapcsolási képességgel (Icm) és 1500A rövid idejű áramerősség-állósággal (Icw) rendelkezik. Az impulzus-állóképessége (Uimp) 6 kV, ami kiváló védelmet biztosít túlfeszültség esetén. A kapcsoló IP20-as védettségi fokozattal rendelkezik, így megfelelő védelmet nyújt ujjak és hasonló méretű tárgyak behatolása ellen. A 3-as szennyezettségi fokozat és a 2-es tropikalizációs besorolás tovább növeli a készülék megbízhatóságát különböző környezeti feltételek mellett. Az eszköz képes elviselni akár 95%-os relatív páratartalmat is 55°C-on, ami kiváló teljesítményt biztosít nedves környezetben is.
A Schneider Electric Acti9 iSW terheléskapcsoló praktikus kialakítással rendelkezik: DIN-sínre szerelhető, fix rögzítéssel. A vezérlés billenőkapcsolóval történik, és a készülék ON/OFF állapotjelzővel, valamint kontaktus-pozíció indikátorral van ellátva a könnyű állapotfelismerés érdekében. Méreteit tekintve a magassága 85 mm, szélessége 72 mm, mélysége pedig 73 mm, fehér színű burkolattal. A kapcsoló felső és alsó részen egyaránt rendelkezik alagút típusú csatlakozókkal, amelyek maximum 1x50 mm² merev vezetékhez, 1x35 mm² rugalmas vezetékhez vagy 1x35 mm² érvéghüvelyes rugalmas vezetékhez használhatók. A vezeték csupaszítási hossza 14 mm, a meghúzási nyomaték pedig 3,5 N·m. A kapcsoló kompatibilis a fésűs gyűjtősínekkel és elosztóblokkokkal (felül vagy alul), és 8 db 9 mm-es osztásközzel rendelkezik. Az A9S65492 modell megfelel a szigorú nemzetközi szabványoknak, beleértve az IEC 60947-3 és EN 60947-3 előírásokat is, így biztosítva a magas minőséget és a megbízható működést.
Schneider Electric Acti9 iSW - A9S65492 - terheléskapcsoló, 4P, 125A, 415AC műszaki adatok
Általános jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 iSW
Termék típusa: Terheléskapcsoló
Eszköz rövid neve: iSW
Eszköz alkalmazása: Szigetelés, Vezérlés
Pólusok leírása: 4P
Felhasználási kategória: AC-22A
Szigetelésre alkalmas: Igen
Villamos jellemzők
Névleges üzemi áramerősség: 125 A 415 V AC 50/60 Hz esetén
Névleges üzemi feszültség: 415 V AC 50/60 Hz
Zárlati bekapcsolási képesség: 5 kA kapcsoló-leválasztó önmagában
Névleges rövid idejű áramerősség-állóság: 1500 A
Névleges szigetelési feszültség: 500 V AC 50/60 Hz
Névleges lökőfeszültség-állóság: 6 kV
Mechanikai jellemzők
Vezérlés típusa: Billenőkapcsoló
Helyi jelzés: ON/OFF jelzés
Kontaktus pozíció jelző: Igen
Szerelési mód: Fix
Szerelési alap: DIN sín
Fésűs gyűjtősín és elosztóblokk kompatibilitás: Felül vagy alul: IGEN
9 mm osztásköz: 8
Magasság: 85 mm
Szélesség: 72 mm
Mélység: 73 mm
Szín: Fehér
Mechanikai élettartam: 20000 ciklus
Villamos élettartam: 2500 ciklus
Csatlakozások - kapcsok
Alagút típusú kapcsok (felül vagy alul) - <= 1 x 50 mm² - merev
Alagút típusú kapcsok (felül vagy alul) - <= 1 x 35 mm² - rugalmas
Alagút típusú kapcsok (felül vagy alul) - <= 1 x 35 mm² - rugalmas érvéghüvellyel
Vezeték csupaszítási hossz: 14 mm
Meghúzási nyomaték: 3,5 N.m
Környezet
Szabványok: IEC 60947-3, EN 60947-3
IP védettségi fokozat: IP20
Szennyezettségi fokozat: 3
Tropikalizáció: 2
Relatív páratartalom: 95 % 55 °C-on
Környezeti hőmérséklet működés közben: -25...60 °C
Környezeti hőmérséklet tároláskor: -40...85 °C
