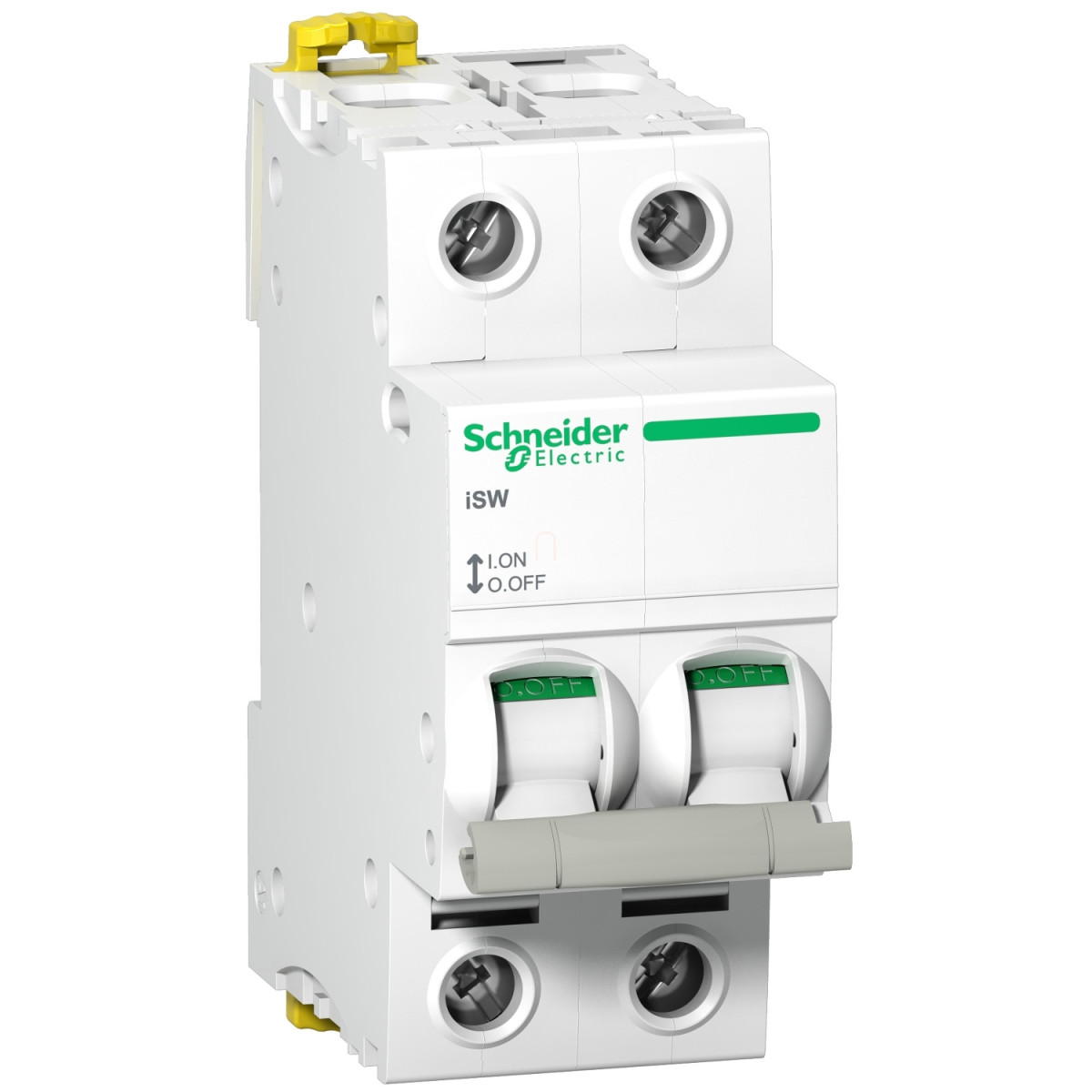

Az Acti9 iSW A9S65292 egy professzionális 2 pólusú terheléskapcsoló a Schneider Electric megbízható termékcsaládjából. Ez a 125 A névleges áramerősségű készülék tökéletesen alkalmazható villamos berendezések biztonságos leválasztásához és vezérléséhez, különösen ipari és kereskedelmi környezetben. Az Acti9 termékcsalád részeként kiemelkedő megbízhatóságot és hosszú élettartamot biztosít a mindennapi használat során.
A Schneider Electric Acti9 iSW A9S65292 terheléskapcsoló 415 V AC 50/60 Hz névleges üzemi feszültséggel rendelkezik, ami széleskörű alkalmazhatóságot tesz lehetővé. A készülék kiváló elektromos jellemzőkkel büszkélkedhet: 5 kA zárlati bekapcsolóképesség, 1500 A rövid idejű zárlati áram, 500 V szigetelési feszültség és 6 kV lökőfeszültség-állóság. Ezek a paraméterek garantálják a biztonságos működést még szélsőséges körülmények között is. A billenőkaros működtetés kényelmes használatot biztosít, és a beépített ON/OFF állapotjelzés, valamint az érintkezőhelyzet-jelző segíti a gyors állapotfelmérést üzemeltetés közben.
Az Acti9 iSW A9S65292 terheléskapcsoló telepítése rendkívül egyszerű a DIN-sín rögzítésnek köszönhetően. A kompakt méreteknek (85 mm magasság, 36 mm szélesség, 73 mm mélység) köszönhetően kiválóan illeszkedik a szabványos elosztótáblákba. A készülék fehér színe jól láthatóvá teszi a kapcsolási állapotot. A csatlakoztatás alagút típusú sorkapcsokkal történik, amelyek alkalmasak maximum 1 x 50 mm² merev vezeték, valamint 1 x 35 mm² rugalmas vezeték vagy érvéghüvelyes rugalmas vezeték fogadására. A vezeték csupaszítási hossza 14 mm, a meghúzási nyomaték pedig 3,5 Nm. A termék kiváló mechanikai tartósságát a 20000 kapcsolási ciklus, elektromos tartósságát a 2500 kapcsolási ciklus bizonyítja.
A Schneider Electric Acti9 iSW A9S65292 terheléskapcsoló megfelel a nemzetközi IEC 60947-3 és az európai EN 60947-3 szabványoknak, ami garantálja a legmagasabb biztonsági és minőségi követelményeknek való megfelelést. A készülék IP20 védettséggel rendelkezik, ami biztosítja az ujjak érintése elleni védelmet, de nem véd por és nedvesség ellen. A termék széles hőmérséklet-tartományban használható: üzemi környezetben -25°C és +60°C között, tárolás során pedig -40°C és +85°C között. A készülék képes ellenállni akár 95%-os relatív páratartalomnak 55°C-on, és a 2-es tropikalizációs és 3-as szennyezettségi fokozat szerinti környezetben is megbízhatóan működik. Az Acti9 iSW A9S65292 terheléskapcsoló kiemelkedő műszaki paramétereinek, tartósságának és megbízhatóságának köszönhetően ideális választás villamos rendszerek kapcsolására és leválasztására.
Schneider Electric Acti 9 iSW - A9S65292 - terheléskapcsoló, 2P, 125A, 415AC műszaki adatok
Főbb jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 iSW
Terméktípus: Terheléskapcsoló
Rövid terméknév: iSW
Alkalmazás: Vezérlés, Leválasztás
Pólusok száma: 2P
Felhasználási kategória: AC-22A
Leválasztásra alkalmas: Igen
Elektromos jellemzők
Névleges üzemi áramerősség: 125 A (415 V AC 50/60 Hz)
Névleges üzemi feszültség: 415 V AC 50/60 Hz
Zárlati bekapcsolóképesség: 5 kA (önállóan)
Rövid idejű zárlati áram: 1500 A
Szigetelési feszültség: 500 V AC 50/60 Hz
Lökőfeszültség-állóság: 6 kV
Működtetés és kijelzés
Működtetési mód: Billenőkaros
Helyi kijelzés: BE/KI állapotjelzés
Érintkezőhelyzet-jelző: Igen
Szerelés
Szerelési mód: Rögzített
Rögzítés: DIN-sín
Fésűs sín kompatibilitás: Fent vagy lent, IGEN
9 mm-es osztás: 4
Méretek
Magasság: 85 mm
Szélesség: 36 mm
Mélység: 73 mm
Szín: Fehér
Tartósság
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 2500 ciklus
Csatlakozások
Sorkapcsok típusa: Alagút típusú (fent vagy lent) - ≤ 1 x 50 mm² - merev
Sorkapcsok típusa: Alagút típusú (fent vagy lent) - ≤ 1 x 35 mm² - rugalmas
Sorkapcsok típusa: Alagút típusú (fent vagy lent) - ≤ 1 x 35 mm² - érvéghüvelyes rugalmas
Vezeték csupaszítási hossz: 14 mm
Meghúzási nyomaték: 3,5 Nm
Környezeti jellemzők
Szabványok: IEC 60947-3, EN 60947-3
IP védettségi fokozat: IP20
Szennyezettségi fokozat: 3
Tropikalizáció: 2
Relatív páratartalom: 95% 55°C-on
Üzemi környezeti hőmérséklet: -25...60°C
Tárolási környezeti hőmérséklet: -40...85°C
