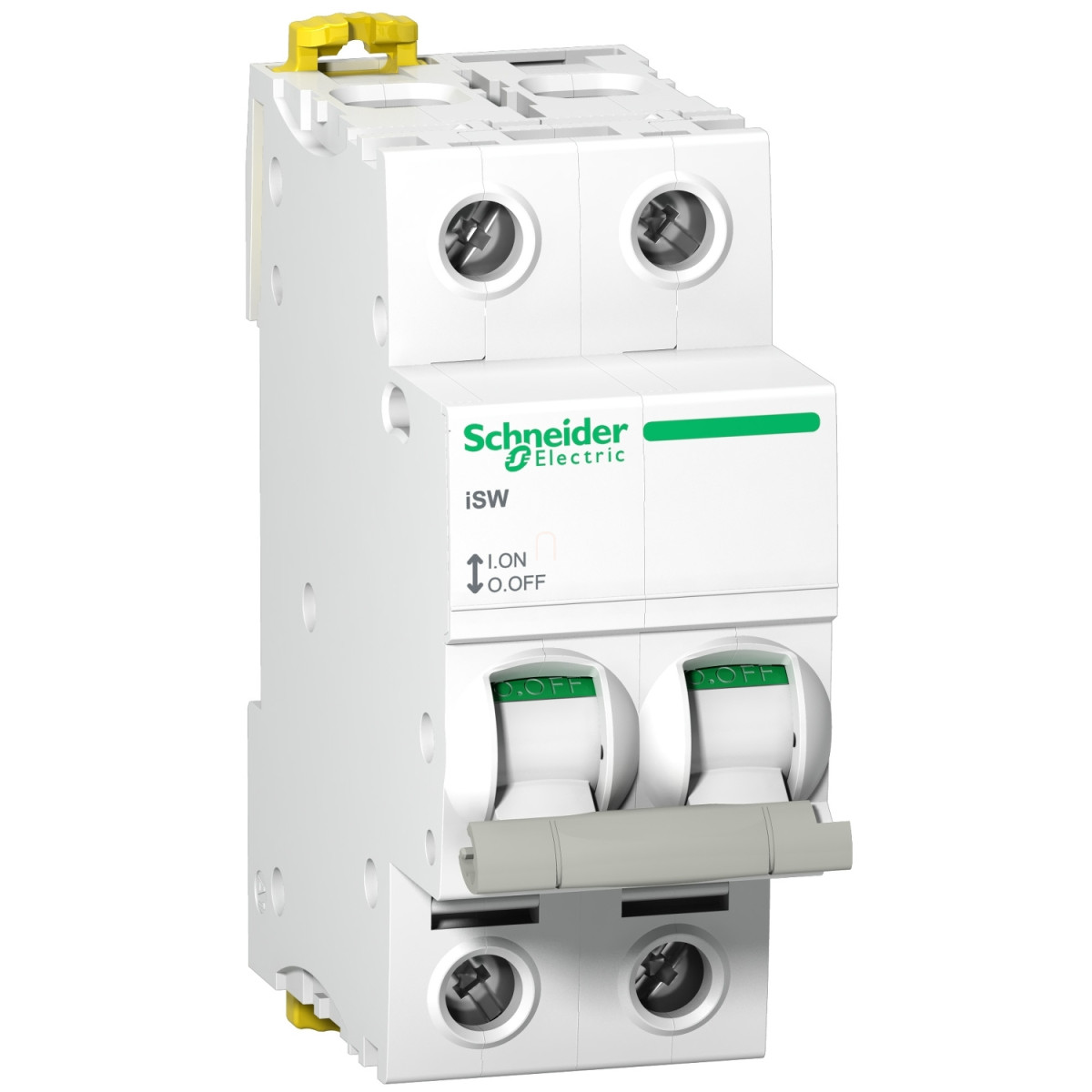

A Schneider Electric Acti 9 iSW sorozatú A9S65263 jelzésű terheléskapcsoló egy professzionális minőségű elektromos kapcsolóeszköz, amely kifejezetten ipari és kereskedelmi alkalmazásokhoz készült. Ez a 2 pólusú, 63 A-es névleges áramerősségű kapcsoló ideális megoldást nyújt elektromos rendszereid biztonságos leválasztására és vezérlésére.
Az Acti 9 termékcsalád tagjaként a Schneider Electric A9S65263 terheléskapcsoló a modern villamos rendszerek elvárásainak megfelelően lett kialakítva. A készülék 415 V AC 50/60 Hz névleges üzemi feszültséggel rendelkezik, és AC-22A felhasználási kategóriába tartozik, ami alkalmassá teszi jelentős induktív terhelések kapcsolására is. Az eszköz leválasztási funkcióval is rendelkezik (suitability for isolation: Yes), így tökéletesen alkalmazható karbantartási munkák biztonságos elvégzéséhez, amikor teljes áramtalanításra van szükség.
A Schneider Electric A9S65263 terheléskapcsoló műszaki paraméterei lenyűgözőek. 5 kA névleges zárlati bekapcsolási képességgel rendelkezik önállóan használva, illetve 1260 A névleges rövid idejű zárlati áramot is képes elviselni. A szigetelési feszültség (Ui) 500 V AC 50/60 Hz, míg az impulzus-állósági feszültség (Uimp) 6 kV, ami kiváló védelmet biztosít túlfeszültségek ellen. A készülék billenőkapcsolóval működtethető, és ON/OFF állapotjelzéssel rendelkezik, ami egyértelmű vizuális visszajelzést ad a kapcsoló helyzetéről. A kapcsoló érintkezőinek pozícióját is jelzi, így mindig pontosan tudhatod az üzemi állapotot. A DIN sínre szerelhető kivitel megkönnyíti a telepítést, és kompatibilis a fésűs sínekkel és elosztóblokkokkal is (felül vagy alul), ami rugalmas bekötési lehetőségeket biztosít. Az eszköz 4 db 9 mm-es osztást foglal el a DIN sínen, méretei pedig: 85 mm magasság, 36 mm szélesség és 73 mm mélység.
A csatlakozások terén a Schneider Electric A9S65263 sokoldalúságot kínál. Alagút típusú csatlakozókkal rendelkezik (felül vagy alul), amelyek alkalmasak legfeljebb 1 x 50 mm² merev vezetékhez, 1 x 35 mm² rugalmas vezetékhez, valamint 1 x 35 mm² rugalmas vezetékhez érvéghüvellyel. A vezeték csupaszítási hossza 14 mm, a meghúzási nyomaték pedig 3,5 Nm. A kivitel IP20 védettséggel rendelkezik, 3-as szennyezettségi fokozattal és 2-es trópusi kivitellel, ami 95%-os relatív páratartalom mellett is megbízható működést biztosít 55 °C-on. Az üzemi hőmérséklet-tartomány -25...60 °C, a tárolási hőmérséklet pedig -40...85 °C között van. A mechanikai élettartam 20000 kapcsolási ciklus, míg az elektromos élettartam 15000 ciklus, ami hosszú távú megbízhatóságot garantál. A fehér színű Schneider Electric A9S65263 terheléskapcsoló tökéletesen illeszkedik a modern elektromos elosztók esztétikájához, miközben az EN 60947-3 és IEC 60947-3 szabványoknak megfelelő kiváló minőséget biztosít.
Schneider Electric Acti 9 iSW - A9S65263 - terheléskapcsoló, 2P, 63A, 415AC műszaki adatok
Fő jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 iSW
Termék típusa: Terheléskapcsoló
Eszköz rövidnév: iSW
Eszköz alkalmazása: Leválasztás, Vezérlés
Pólusok: 2P
Felhasználási kategória: AC-22A
Leválasztásra alkalmas: Igen
Villamos jellemzők
Névleges üzemi áram: 63 A (415 V AC 50/60 Hz)
Névleges üzemi feszültség: 415 V AC 50/60 Hz
Névleges zárlati bekapcsolási képesség: 5 kA önálló terheléskapcsolóként
Névleges rövid idejű zárlati áram: 1260 A
Névleges szigetelési feszültség: 500 V AC 50/60 Hz
Névleges impulzusállósági feszültség: 6 kV
Vezérlés típusa: Billenőkapcsoló
Helyi jelzés: ON/OFF kijelzés
Érintkező pozíció jelző: Igen
Szerelési jellemzők
Szerelési mód: Fix
Szerelési alap: DIN sín
Fésűssín és elosztóblokk kompatibilitás: Felül vagy alul: IGEN
9 mm-es osztások: 4
Méretek
Magasság: 85 mm
Szélesség: 36 mm
Mélység: 73 mm
Szín: Fehér
Élettartam
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 15000 ciklus
Csatlakozások
Alagút típusú csatlakozók (felül vagy alul) - <= 1 x 50 mm² - merev
Alagút típusú csatlakozók (felül vagy alul) - <= 1 x 35 mm² - rugalmas
Alagút típusú csatlakozók (felül vagy alul) - <= 1 x 35 mm² - rugalmas érvéghüvellyel
Vezeték csupaszítási hossz: 14 mm
Meghúzási nyomaték: 3,5 Nm
Környezeti feltételek
Szabványok: EN 60947-3, IEC 60947-3
IP védettségi fokozat: IP20
Szennyezettségi fokozat: 3
Trópusi kivitel: 2
Relatív páratartalom: 95 % 55 °C-on
Környezeti hőmérséklet üzemelés közben: -25...60 °C
Környezeti hőmérséklet tárolás során: -40...85 °C
