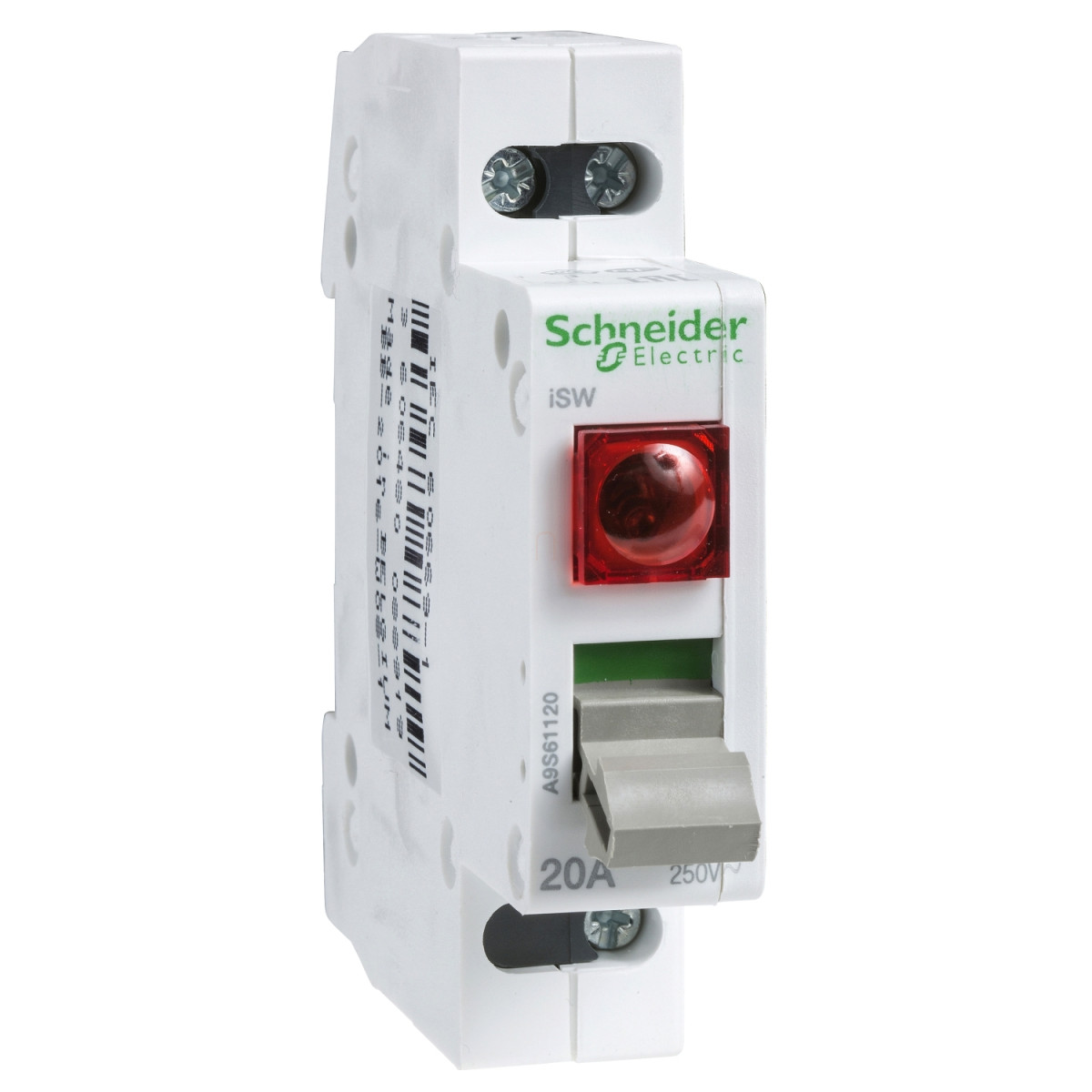

Az Acti9 iSW típusú kapcsoló-leválasztó az ipari és lakossági áramkörök megbízható vezérlésére és leválasztására kifejlesztett prémium minőségű eszköz a Schneider Electric kínálatából. A terméket jellemző A9S61120 cikkszámú kapcsoló különösen alkalmas olyan helyzetekben, ahol nemcsak az áramkör megszakítása, hanem annak biztonságos leválasztása is szükséges. Az 1 pólusú kialakítás és a 20 A névleges áram ideálissá teszi kisebb és közepes méretű fogyasztók kapcsolására.
A Schneider Electric Acti9 iSW A9S61120 kapcsoló 250 V AC 50/60 Hz üzemi feszültségen működik, és AC-22A felhasználási kategóriába tartozik, ami azt jelenti, hogy kifejezetten ellenállásos terhelések és kisebb induktív terhelések kapcsolására tervezték. Az eszköz rendelkezik BE/KI állapotjelző lámpával, amely egyértelműen mutatja a kapcsoló aktuális állapotát, növelve ezzel a biztonságot és az egyszerű kezelhetőséget. A kontaktus pozíció-jelző szintén segít a pillanatnyi állapot gyors felismerésében.
A kompakt kialakítás és a DIN sínre történő egyszerű felszerelhetőség különösen előnyös szűk helyeken, elosztószekrényekben. A termék mindössze 18 mm szélességű (2 modul széles), 77 mm magasságú és 70 mm mélységű, így könnyen beilleszthető a szabványos elosztószekrényekbe. A kapcsoló szürke színű házban kerül kialakításra, a kezelőkar billentő kivitelű, ami ergonomikus használatot biztosít. A csatlakozást alagút típusú sorkapcsok teszik lehetővé, amelyek 10 mm² keresztmetszetű merev, valamint rugalmas vezetékek fogadására alkalmasak, akár érvéghüvelyekkel is. A vezetékek megfelelő lecsupaszolási hossza 9 mm, a kapcsok meghúzási nyomatéka pedig 1,2 Nm.
A kapcsoló kiemelkedő műszaki tulajdonságokkal rendelkezik, mint például a 4 kV névleges lökőfeszültség-állóság, ami kiváló védelmet nyújt túlfeszültség ellen. A mechanikai élettartama 300 000 kapcsolási ciklus, míg az elektromos élettartama 30 000 ciklus, ami hosszú távú, megbízható működést garantál. Az IP4-es védettségi fokozat megfelelő védelmet biztosít por és szilárd tárgyak behatolása ellen. A készülék -20°C és +50°C közötti környezeti hőmérsékleten üzemeltethető, és akár 95%-os relatív páratartalom mellett is megbízhatóan működik 55°C-on. A Schneider Electric Acti9 iSW A9S61120 kapcsoló teljesíti az EN/IEC 60669-2-4 szabvány követelményeit, így garantáltan magas minőségű és biztonságos termék.
Schneider Electric Acti9 iSW - A9S61120 műszaki adatok
Általános jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 iSW
Termék típusa: Kapcsoló-leválasztó
Eszköz rövid neve: iSW
Felhasználási terület: Vezérlés
Műszaki specifikációk
Pólusok: 1P
Felhasználási kategória: AC-22A
Leválasztásra alkalmas: Igen
Névleges üzemi áram: 20 A 250 V AC 50/60 Hz
Névleges üzemi feszültség: 250 V AC 50/60 Hz
Névleges szigetelési feszültség: 250 V AC 50/60 Hz (EN/IEC 60669-2-4 szerint)
Névleges lökőfeszültség-állóság: 4 kV
Vezérlés típusa: Billenőkar
Helyi jelzés: BE/KI jelzés és lámpa
Kontaktus pozíció jelző: Igen
Jelzőáramkör feszültség: AC: 230 V 50/60 Hz
Mechanikai jellemzők
Szerelési mód: Fix
Rögzítés: DIN sín
Modul szélesség: 2 (9 mm-es)
Magasság: 77 mm
Szélesség: 18 mm
Mélység: 70 mm
Szín: Szürke
Élettartam
Mechanikai élettartam: 300000 ciklus
Elektromos élettartam: 30000 ciklus
Csatlakozások
Csatlakozó típusa: Alagút típusú sorkapocs - 10 mm² - merev
Alagút típusú sorkapocs - 10 mm² - rugalmas
Alagút típusú sorkapocs - 10 mm² - rugalmas érvéghüvellyel
Vezeték csupaszolási hossz: 9 mm
Meghúzási nyomaték: 1,2 Nm
Környezeti feltételek
Szabványok: EN/IEC 60669-2-4
IP védettség: IP4
Szennyezettségi fok: 2
Trópusi kivitel: 2
Relatív páratartalom: 95% 55°C-on
Működési hőmérséklet: -20...50°C
Tárolási hőmérséklet: -40...70°C
