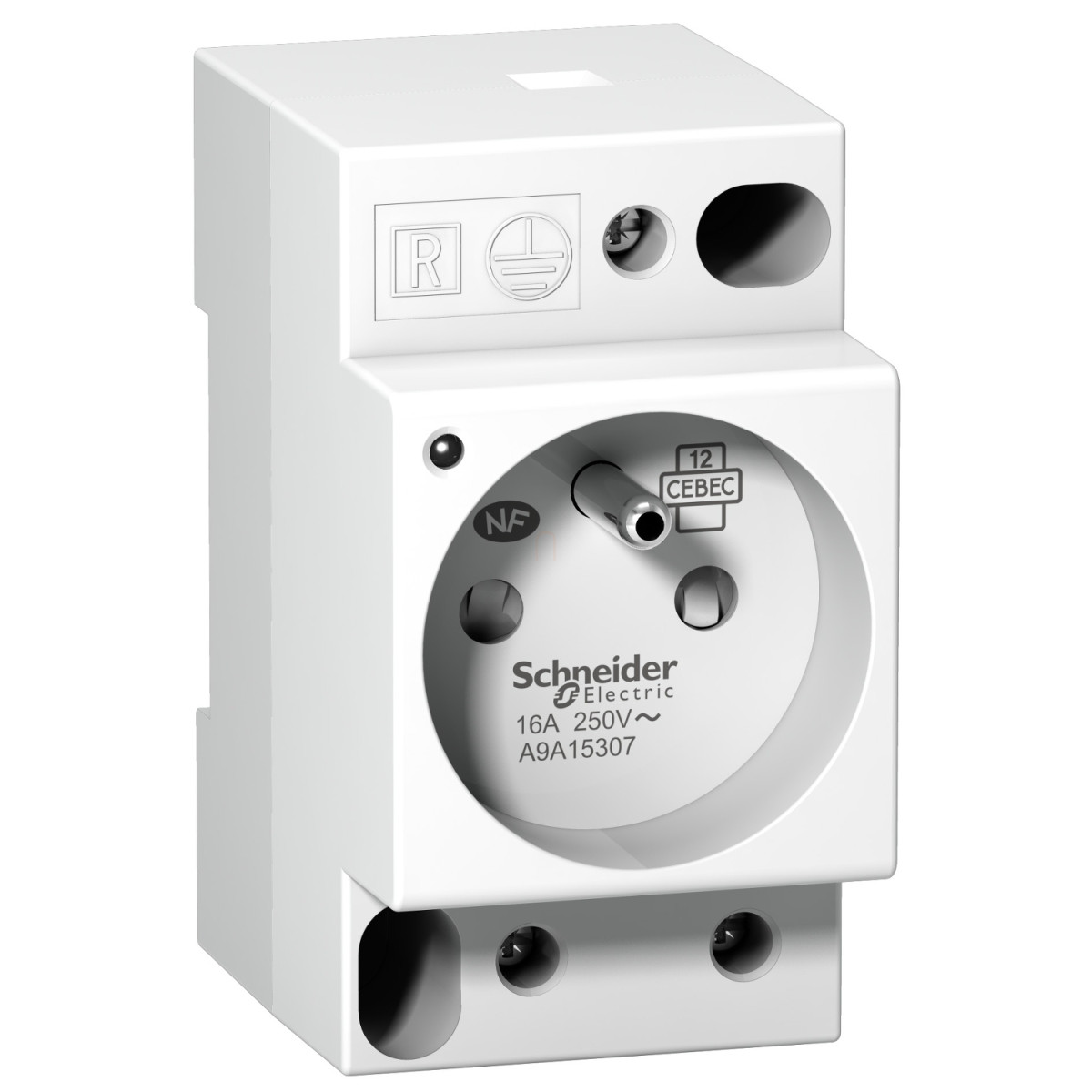

Az Acti9 iPC moduláris dugaljsorozat A9A15307 modellje a Schneider Electric prémium minőségű elektromos szerelvényeinek kiemelkedő tagja, amely ideális választás minden olyan helyre, ahol a francia szabványnak megfelelő csatlakozási lehetőségre van szükség moduláris kivitelben. Ez a moduláris dugalj DIN sínre szerelhető, és tökéletes megoldást kínál ipari és kereskedelmi felhasználási területeken, ahol a megbízhatóság és a biztonság kiemelt fontosságú.
Az A9A15307 modell műszaki paraméterei lenyűgözőek: 16A névleges áramerősség és 250V AC 50/60 Hz üzemi feszültség jellemzi, amely a legtöbb standard elektromos berendezés számára megfelelő tápellátást biztosít. A terméket a francia szabványnak (NF C 61-314 és NF C 15-100) megfelelően tervezték, 2P+E pólusokkal. A beépített LED feszültség-jelenlét indikátor világítás 100 000 órás élettartammal rendelkezik, így mindig egyértelmű visszajelzést ad arról, hogy a dugalj feszültség alatt van-e, ezzel növelve a felhasználás biztonságát és kényelmét. Az IP20 védettségi szint (az IEC 60529 szerint) megfelelő védelmet nyújt a szokásos környezeti hatásokkal szemben, míg moduláris dobozba szerelve ez IP40 szintre emelkedik.
A termék fizikai jellemzői is a gyakorlati felhasználást szolgálják. A 84 mm magasság, 45 mm szélesség és 60 mm mélység, valamint az 5×9 mm-es osztástávolság (összesen 5 egység széles) lehetővé teszi, hogy a termék harmonikusan illeszkedjen a moduláris elosztórendszerekbe. A fehér színű kivitel esztétikus megjelenést biztosít, míg a szimmetrikus DIN sínre való rögzíthetőség egyszerű és biztonságos telepítést tesz lehetővé. A dugalj csatlakozási pontjai alagút típusú terminálok, amelyek 1 darab 6 mm² rugalmas vagy 1 darab 10 mm² merev vezeték fogadására alkalmasak. A vezetékek bekötéséhez 13 mm-es csupaszítási hossz és 1,2 Nm meghúzási nyomaték szükséges.
A Schneider Electric Acti9 iPC A9A15307 moduláris dugalj szélsőséges környezeti feltételek mellett is megbízhatóan működik: -25°C és +70°C közötti üzemi hőmérséklettartományban használható, tárolási hőmérséklete pedig -40°C és +80°C között lehet. A termék 2-es szintű trópusállósággal rendelkezik az IEC 60068-1 szabvány szerint, és 95%-os relatív páratartalmat is elvisel 55°C-on. Az IK03 ütésállósági fokozat további védelmet biztosít a mechanikai behatásokkal szemben. A termék megfelel a szigorú nemzetközi szabványoknak (IEC 60884-1), ami garantálja a minőséget és a biztonságot minden felhasználási területen. Az A9A15307 cikkszámú Schneider Electric Acti9 iPC moduláris dugalj tökéletes választás minden olyan alkalmazáshoz, ahol a francia szabványú, DIN sínre szerelhető csatlakozási pont létrehozása szükséges professzionális környezetben.
Schneider Electric Acti 9 iPC - A9A15307 - Moduláris dugalj 16A UE 250V 2P+T jelzés műszaki adatok
Főbb tulajdonságok
Termékcsalád: Acti9
Termék neve: Acti9 iPC
Terméktípus: Moduláris dugalj
Eszköz rövid neve: iPC
Pólusok leírása: 2P + E (földelt)
Dugalj szabvány: Francia
Műszaki jellemzők
Névleges áramerősség: 16 A
Névleges üzemi feszültség: 250 V AC 50/60 Hz
Szerelési mód: Fix
Szerelési alap: Szimmetrikus DIN sín
Modulszélesség: 5 × 9 mm
Magasság: 84 mm
Szélesség: 45 mm
Mélység: 60 mm
Szín: Fehér
Helyi jelzés: LED feszültség jelenlét indikátor lámpa, élettartam: 100000 óra
Csatlakozások
Csatlakozások - terminálok: Alagút típusú terminál, 1 vezeték 6 mm² rugalmas
Alagút típusú terminál, 1 vezeték 10 mm² merev
Vezeték csupaszítási hossz: 13 mm
Meghúzási nyomaték: 1,2 N.m
Környezeti jellemzők
Szabványok: IEC 60884-1, NF C 61-314, NF C 15-100
IP védettségi fokozat: IP20 megfelelve az IEC 60529 szabványnak
IP40 (moduláris burkolatban) megfelelve az IEC 60529 szabványnak
IK védettségi fokozat: IK03
Trópusállóság: 2 megfelelve az IEC 60068-1 szabványnak
Relatív páratartalom: 95% 55 °C-on
Környezeti hőmérséklet működés közben: -25...70 °C
Környezeti hőmérséklet tárolás során: -40...80 °C
