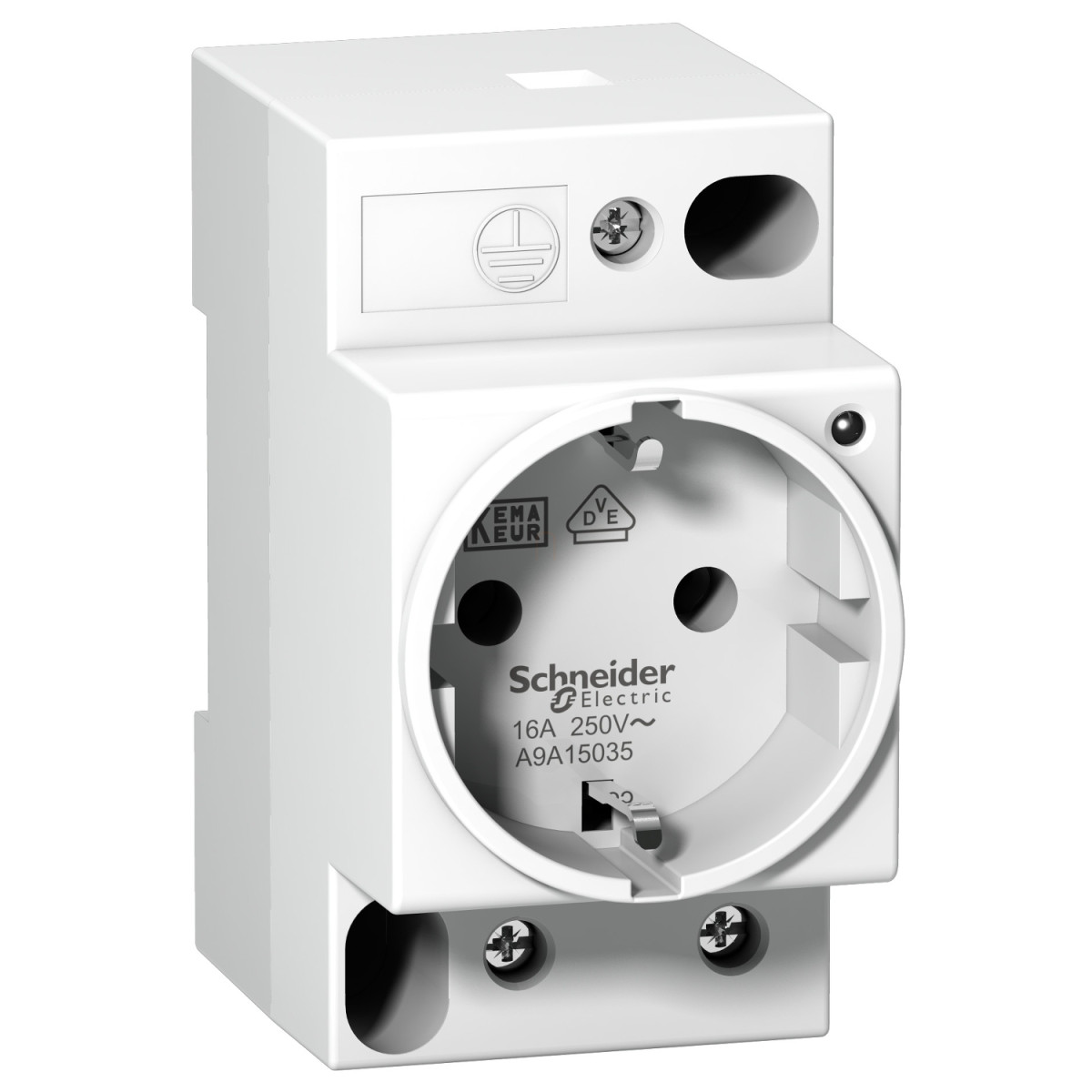

A Schneider Electric Acti 9 iPC moduláris dugalj (A9A15035) egy professzionális, DIN-sínre szerelhető, német szabvány szerinti elektromos csatlakozóaljzat, amely tökéletes megoldást kínál mind ipari, mind kereskedelmi alkalmazásokhoz. Ez a magas minőségű, 16A névleges áramerősségű és 250V AC üzemi feszültségű moduláris dugalj innovatív funkciókkal rendelkezik a biztonságos és megbízható elektromos csatlakoztatás érdekében.
A termék egyik legszembetűnőbb előnye a beépített LED feszültségjelző, amely azonnali vizuális visszajelzést ad a feszültség jelenlétéről, növelve ezzel a használat biztonságát. Ez a jelzőfény rendkívül hosszú, 100.000 órás élettartammal rendelkezik, így éveken át megbízhatóan működik. Az iPC moduláris dugalj 2P+E (2 pólus + földelés) kialakítással készült, megfelelve a VDE 0620 német szabványnak, ami garantálja a biztonságos használatot és a kiváló minőséget.
A Schneider Electric A9A15035 moduláris dugalj különlegesen robosztus kialakítással rendelkezik, amely ellenáll a különböző környezeti hatásoknak. A termék IP20 védelmi szinttel rendelkezik az IEC 60529 szabvány szerint, valamint a moduláris burkolat IP40 védelmet biztosít. Az IK03 ütésállósági fokozat további mechanikai védelmet nyújt, míg a 2-es szintű trópusi kivitel lehetővé teszi a termék használatát extrém körülmények között is. A dugalj széles hőmérséklet-tartományban (-25°C és +70°C között) működőképes, és 95%-os relatív páratartalom mellett is megbízhatóan üzemel 55°C-on, ami rendkívül sokoldalú felhasználhatóságot biztosít különböző környezetekben.
A telepítés szempontjából a Schneider Electric Acti9 iPC dugalj rendkívül felhasználóbarát. A szimmetrikus DIN-sínre való rögzítés egyszerű és gyors, valamint a termék mindössze 5 darab 9 mm-es osztásegységet foglal el a sínen, ami lehetővé teszi a helytakarékos telepítést. A csatlakozókapcsok alagútszerű kialakításúak, amelyek 1 db 6 mm²-es hajlékony vagy 1 db 10 mm²-es merev vezeték befogadására alkalmasak. A 13 mm-es vezetékcsupaszítási hossz és az 1,2 Nm meghúzási nyomaték pontos specifikációja további segítséget nyújt a megfelelő és biztonságos telepítéshez. A termék 84 mm magassággal, 45 mm szélességgel és 63 mm mélységgel rendelkezik, fehér színű kivitelben készül, ami esztétikus megjelenést biztosít az elektromos elosztószekrényben.
Schneider Electric Acti 9 iPC műszaki adatok
Fő jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 iPC
Termék típusa: Moduláris csatlakozóaljzat
Rövid terméknév: iPC
Pólusok leírása: 2P + E
Csatlakozóaljzat szabvány: Német
Műszaki paraméterek
Névleges áram: 16 A
Névleges üzemi feszültség: 250 V AC 50/60 Hz
Szerelési mód: Rögzített
Szerelési alap: Szimmetrikus DIN sín
9 mm osztásegység: 5
Magasság: 84 mm
Szélesség: 45 mm
Mélység: 63 mm
Szín: Fehér
Helyi jelzés: LED feszültségjelző indikátor, élettartam: 100000 óra
Csatlakozások
Csatlakozó típus: Alagút típusú csatlakozókapocs 1 db 6 mm² hajlékony vezetékhez
Alagút típusú csatlakozókapocs 1 db 10 mm² merev vezetékhez
Vezeték csupaszítási hossz: 13 mm
Meghúzási nyomaték: 1,2 Nm
Környezeti paraméterek
Szabványok: VDE 0620
IP védettségi szint: IP20 az IEC 60529 szerint
IP40 (moduláris burkolat) az IEC 60529 szerint
IK ütésállóság: IK03
Trópusi kivitel: 2-es szint az IEC 60068-1 szerint
Relatív páratartalom: 95% 55°C-on
Környezeti hőmérséklet működés közben: -25...70°C
Környezeti hőmérséklet tároláshoz: -40...80°C
