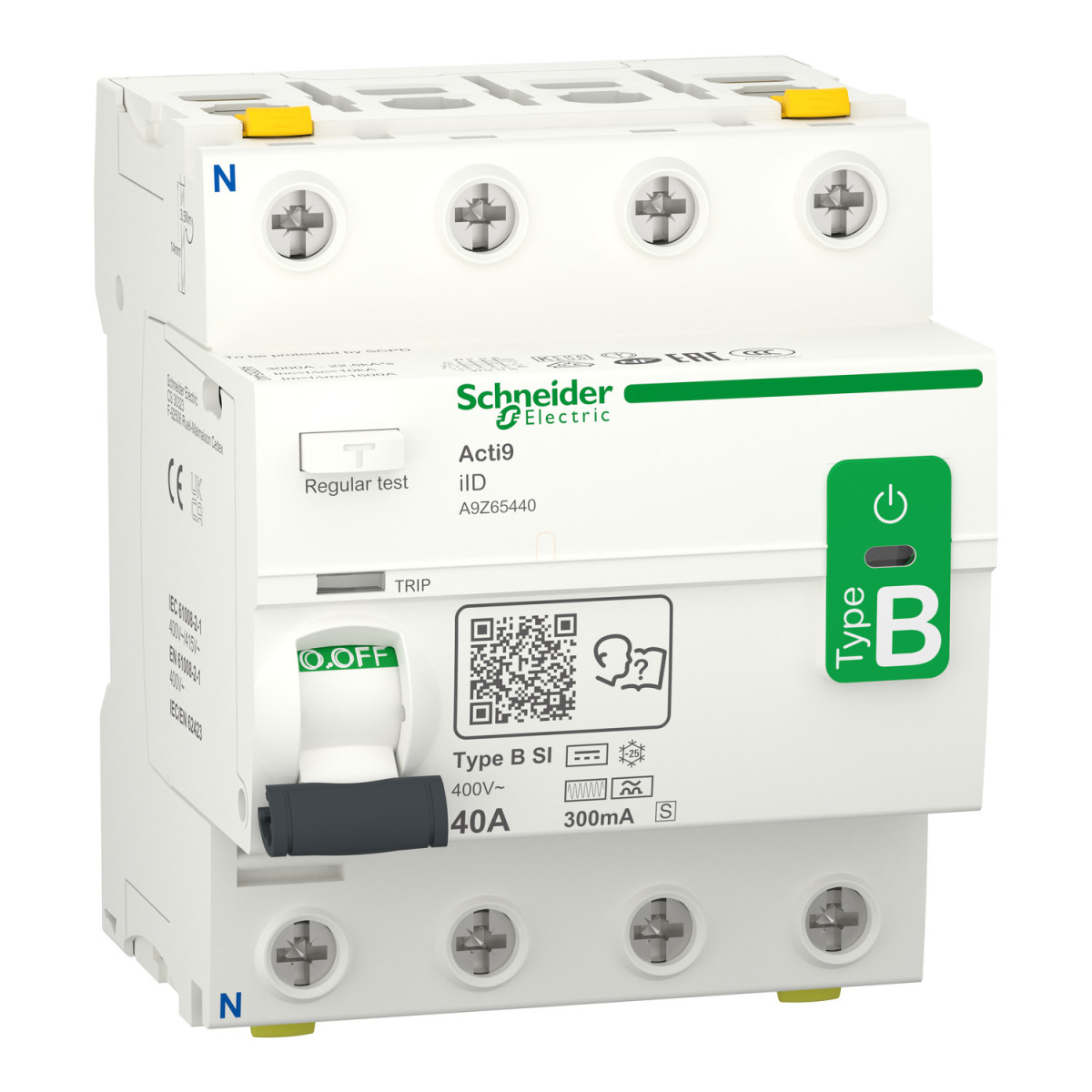

Az Acti9 iID áram-védőkapcsoló (RCCB) a Schneider Electric professzionális termékcsaládjának kiemelkedő tagja. Az A9Z65440 típusjelű, 4 pólusú, 40A-es, B-SI típusú, 300mA érzékenységű, szelektív kapcsoló különösen megbízható védelmet biztosít mind a személyek, mind a berendezések számára áramütés és tűzveszély ellen. A készülék kifejezetten úgy lett kialakítva, hogy a korszerű elektromos rendszerek követelményeinek megfeleljen, és maximális biztonságot nyújtson.
A B-SI (Super Immunized) védelmi osztály kiemelkedő zavartűrést biztosít, ami lehetővé teszi a stabil működést olyan rendszereknél is, ahol frekvenciaváltók, inverterek vagy egyéb nemlineáris terhelések vannak jelen. Ezért kiválóan alkalmazható fotovoltaikus rendszerekben, 3P frekvenciaváltókkal működő hajtásokban és liftekben. A készülék szelektív védelmet biztosít, így a hibaáram észlelésekor a védelmi késleltetésnek köszönhetően csak a hibás áramkört kapcsolja le, ezzel biztosítva a teljes rendszer folyamatos működését nem hiba esetén. A 4 pólusú kialakítás (bal oldali nullavezető pozícióval) teljes körű védelmet nyújt mindhárom fázis és a nullavezető számára is.
Az A9Z65440 típusú áram-védőkapcsoló kiváló műszaki paraméterekkel rendelkezik. 400V AC névleges üzemi feszültségen és 50Hz frekvencián használható, névleges áramerőssége 40A. Földzárlati érzékenysége 300mA, ami ideális kompromisszumot jelent a tűzvédelmi és a személyvédelmi szempontok között. Feszültségfüggetlen kioldási technológiája biztosítja, hogy még hálózati feszültségingadozások esetén is megbízhatóan működjön. A készülék 1500A-es névleges zárlati és megszakítási képessége, valamint 10kA-es feltételes zárlati árama megfelelő védelmet biztosít rövidzárlat esetén. 500V névleges szigetelési feszültséggel és 6kV-os névleges lökőfeszültség-állósággal rendelkezik, így alkalmas ipari környezetben való használatra is.
A készülék használatát számos praktikus funkció segíti. A kapcsolási állapotjelző, a BE/KI jelzés, a feszültség jelenlétét mutató zöld LED és a kioldásjelző könnyen látható információt nyújtanak az aktuális működési állapotról. A billenőkapcsolós kezelés egyszerű és ergonomikus használatot tesz lehetővé. A DIN sínre pattintható kivitelnek köszönhetően könnyedén telepíthető, szélessége mindössze 72 mm (8x9 mm-es osztásköz). Kétterminálos kialakítása rugalmas csatlakoztatási lehetőségeket biztosít, mind elölről, mind hátulról csatlakoztathatók a vezetékek 1-35 mm² merev vagy 1-25 mm² rugalmas vezetékek esetében. A 3,5 Nm-es meghúzási nyomaték és a 14 mm-es vezetékcsupaszítási hossz pontos útmutatást ad a biztonságos telepítéshez.
Az Acti9 iID áram-védőkapcsoló megfelel a vonatkozó nemzetközi szabványoknak (IEC 61008-2-1, IEC/EN 62423, EN 61008-2-1), és rendelkezik a legfontosabb minőségi tanúsítványokkal, mint a VDE, NF, IMQ, KEMA és CCC. IP20 érintésvédelmi osztályú, moduláris kivitelben IP40 védettségű, továbbá IK05 ütésállósággal rendelkezik. Széles működési hőmérséklet-tartománya (-25...60 °C) és tárolási hőmérséklet-tartománya (-40...85 °C) sokféle telepítési környezetben való használatot tesz lehetővé. A készülék 0-2000 méteres tengerszint feletti magasságig használható, 3-as szennyezettségi fokú és IV-es túlfeszültség-kategóriájú környezetekben. Elektromágneses kompatibilitása kiváló, 8/20 µs impulzus esetén 5 kA-t képes elviselni az EN/IEC 61008-1 szabványnak megfelelően. Mechanikai élettartama 20000, elektromos élettartama 15000 ciklus, és lakattal lezárható a jogosulatlan kezelés megakadályozására.
Schneider Electric Acti9 iID - A9Z65440 - áram - védőkapcsoló, B - SI osztály, 4P, 40A, 300mA - S műszaki adatok
Általános információk
Termékcsalád: Acti9
Terméknév: Acti9 iID
Termék típusa: Áram-védőkapcsoló (RCCB)
Rövid terméknév: iID
Alkalmazás: Fotovoltaikus rendszerek, 3P frekvenciaváltók, liftek
Műszaki jellemzők
Pólusok: 4P
Nulla vezető pozíciója: Bal
Névleges áram: 40 A
Hálózat típusa: AC
Földzárlat-érzékenység: 300 mA
Földzárlat-védelmi késleltetés: Szelektív
Földzárlat-védelem osztálya: B-SI típus (Super Immunised)
Minőségi tanúsítványok: VDE, NF, IMQ, KEMA
Kiegészítő információk
Eszköz elhelyezkedése a rendszerben: Kimenő ág, csoportos bemenő ág
Hálózati frekvencia: 50 Hz
Névleges üzemi feszültség: 400 V AC 50 Hz
Áram-kioldó technológia: Feszültségfüggetlen
Névleges megszakítási és zárási képesség: Idm 1500 A, Im 1500 A
Névleges feltételes zárlati áram: 10 kA
Névleges szigetelési feszültség: 500 V
Névleges lökőfeszültség-állóság: 6 kV
Kapcsolási állapot kijelző: Igen
Vezérlés típusa: Billenőkapcsoló
Helyi jelzés: BE/KI jelzés, LED (zöld) a feszültség jelenlétére, kioldásjelző
Szerelési és mechanikai jellemzők
Szerelési mód: Rápattintható
Rögzítési alap: DIN sín
9 mm-es osztásközök száma: 8
Magasság: 88 mm
Szélesség: 72 mm
Mélység: 79 mm
Nettó súly: 415 g
Szín: Fehér
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 15000 ciklus
Rögzítési lehetőségek: Lakattal lezárható
Csatlakozások és bekötések
Csatlakozók: Kettős kapocs elöl 1...35 mm² merev, Kettős kapocs elöl 1...25 mm² rugalmas, Kettős kapocs elöl 1...25 mm² rugalmas érvéghüvellyel, Kettős kapocs hátul 1...25 mm² merev, Kettős kapocs hátul 1...16 mm² rugalmas, Kettős kapocs hátul 1...16 mm² rugalmas érvéghüvellyel
Vezeték csupaszítási hossz: 14 mm felső vagy alsó csatlakozáshoz
Meghúzási nyomaték: 3,5 N.m felül vagy alul
Környezeti feltételek
Szabványok: IEC 61008-2-1, IEC/EN 62423, EN 61008-2-1
Termék tanúsítványok: CCC
IP védettségi szint: IP20 az IEC 60529 szerint, IP40 (moduláris burkolat) az IEC 60529 szerint
IK védettségi szint: IK05
Szennyezettségi fokozat: 3
Túlfeszültség kategória: IV
Elektromágneses kompatibilitás: 8/20 µs impulzus ellenállás, 5 kA az EN/IEC 61008-1 szerint
Üzemi tengerszint feletti magasság: 0...2000 m
Környezeti működési hőmérséklet: -25...60 °C
Környezeti tárolási hőmérséklet: -40...85 °C
