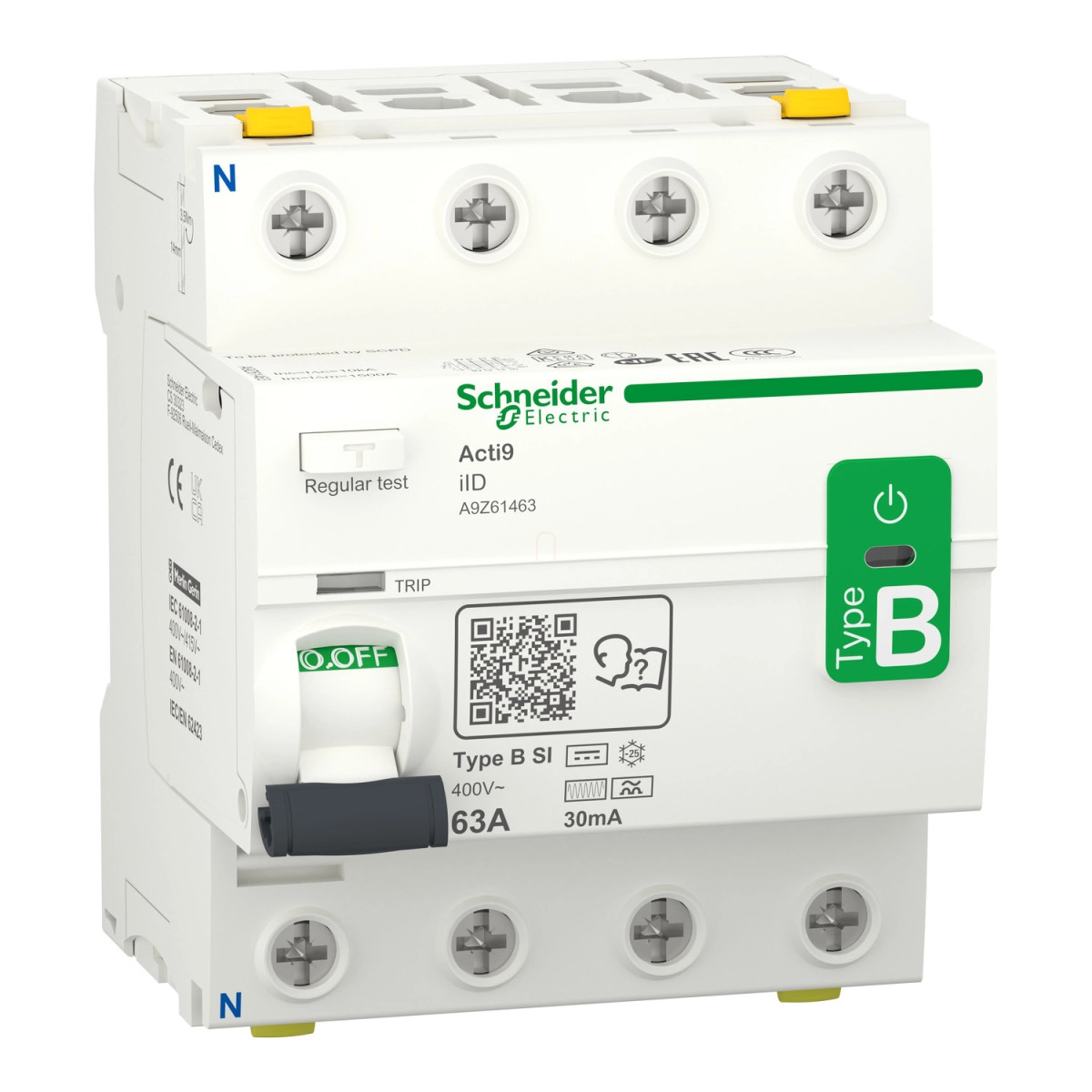

A Schneider Electric Acti9 iID sorozatú A9Z61463 típusú áram-védőkapcsoló (RCCB) kiemelkedő védelmet biztosít az elektromos hálózatokban előforduló maradékáramokkal szemben. Ez a B-SI típusú (Super Immunised), 4 pólusú, 63A-es, 30mA érzékenységű készülék különösen alkalmas olyan speciális alkalmazásokhoz, mint a fotovoltaikus rendszerek, 3 fázisú frekvenciaváltók vagy akár liftek áramkörének védelme.
Az Acti9 iID áram-védőkapcsoló fő feladata a személyvédelem és a tűzvédelem biztosítása. A B-SI típusú kialakítás különösen ellenálló a nem kívánt kioldásokkal szemben, miközben hatékonyan észleli a különböző áramformákból származó maradékáramokat. A készülék 400V AC hálózaton, 50Hz frekvencián üzemel, feszültségtől független kioldási technológiával. Névleges zárlati és bekapcsolási kapacitása (Idm, Im) 1500A, míg a feltételes zárlati áram 10kA, ami biztonságos működést garantál még szélsőséges körülmények között is.
A kompakt, moduláris kivitel megkönnyíti a telepítést: a készülék DIN-sínre pattintható, szélessége mindössze 72 mm (8 modul, egyenként 9 mm-es osztással). Magassága 88 mm, mélysége 79 mm. A kétféle csatlakozási lehetőség (elöl és hátul), valamint a változatos vezeték-csatlakoztatási opciók (1-35 mm² merev, 1-25 mm² rugalmas vezetékekhez) maximális rugalmasságot biztosítanak a szerelés során. A vezetékcsupaszítási hossz 14 mm, a javasolt meghúzási nyomaték pedig 3,5 Nm.
Az A9Z61463 típusú áram-védőkapcsoló többféle jelzéssel is rendelkezik: ON/OFF állapotjelzés, zöld LED a feszültség jelenlétének jelzésére, valamint kioldásjelző. A kapcsoló típusa billenőkapcsoló, és rendelkezik érintkezőállás-jelzővel is. A készülék mechanikai élettartama 20.000 ciklus, elektromos élettartama pedig 15.000 ciklus. Széles üzemi hőmérséklet-tartománya (-25°C és +60°C között) lehetővé teszi változatos környezeti feltételek melletti használatát, tárolási hőmérséklettartománya pedig -40°C és +85°C közötti.
A készülék megfelel a szigorú nemzetközi előírásoknak (IEC 61008-2-1, IEC/EN 62423, EN 61008-2-1), és többféle minőségi tanúsítvánnyal is rendelkezik (VDE, NF, IMQ, KEMA, CCC, KC). Védettsége IP20, moduláris burkolattal IP40 az IEC 60529 szabvány szerint, ütésállósága pedig IK05. Elektromágneses kompatibilitása kiemelkedő: 8/20 µs impulzus-ellenállása 3 kA az EN/IEC 61008-1 szabvány szerint. Névleges szigetelési feszültsége 500V, lökőfeszültség-állósága 6kV, szennyezettségi foka 3, túlfeszültség-kategóriája IV. A készülék használható akár 2000 méteres tengerszint feletti magasságig.
Schneider Electric Acti9 iID - A9Z61463 műszaki adatok
Általános jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 iID
Termék típusa: Áram-védőkapcsoló (RCCB)
Rövid terméknév: iID
Alkalmazási terület: Fotovoltaikus rendszerek, 3P frekvenciaváltók, Liftek
Elektromos paraméterek
Pólusok száma: 4P
Nulla vezető pozíciója: Bal oldali
Névleges áram: 63 A
Hálózat típusa: AC
Hibaáram érzékenység: 30 mA
Hibaáram védelem késleltetése: Azonnali
Hibaáram védelem osztálya: B-SI típus (Super Immunised)
Hálózati frekvencia: 50 Hz
Névleges üzemi feszültség: 400 V AC 50 Hz
Hibaáram kioldási technológia: Feszültségtől független
Névleges zárlati és bekapcsolási képesség: Idm 1500 A, Im 1500 A
Névleges feltételes zárlati áram: 10 kA
Névleges szigetelési feszültség: 500 V
Névleges lökőfeszültség-állóság: 6 kV
Mechanikai jellemzők
Rögzítési mód: Rápattintható
Rögzítési felület: DIN sín
Modulszélesség (9 mm-es osztás): 8
Méretek (Ma × Sz × Mé): 88 mm × 72 mm × 79 mm
Szín: Fehér
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 15000 ciklus
Zárolási lehetőség: Lakattal zárható
Csatlakozások
Csatlakozók típusa: Kettős csatlakozó elöl és hátul, különböző vezeték keresztmetszetekhez
Vezetékcsupaszítási hossz: 14 mm felső vagy alsó csatlakozáshoz
Meghúzási nyomaték: 3,5 N.m felső vagy alsó csatlakozásnál
Környezeti jellemzők
Szabványok: IEC 61008-2-1, IEC/EN 62423, EN 61008-2-1
Termék tanúsítványok: CCC, KC, VDE, NF, IMQ, KEMA
IP védettségi fokozat: IP20 az IEC 60529 szerint, IP40 (moduláris burkolattal) az IEC 60529 szerint
IK ütésállóság: IK05
Szennyezettségi fok: 3
Túlfeszültség kategória: IV
Elektromágneses kompatibilitás: 8/20 µs impulzus-ellenállás, 3 kA az EN/IEC 61008-1 szerint
Üzemi tengerszint feletti magasság: 0...2000 m
Üzemi környezeti hőmérséklet: -25...60 °C
Tárolási környezeti hőmérséklet: -40...85 °C
