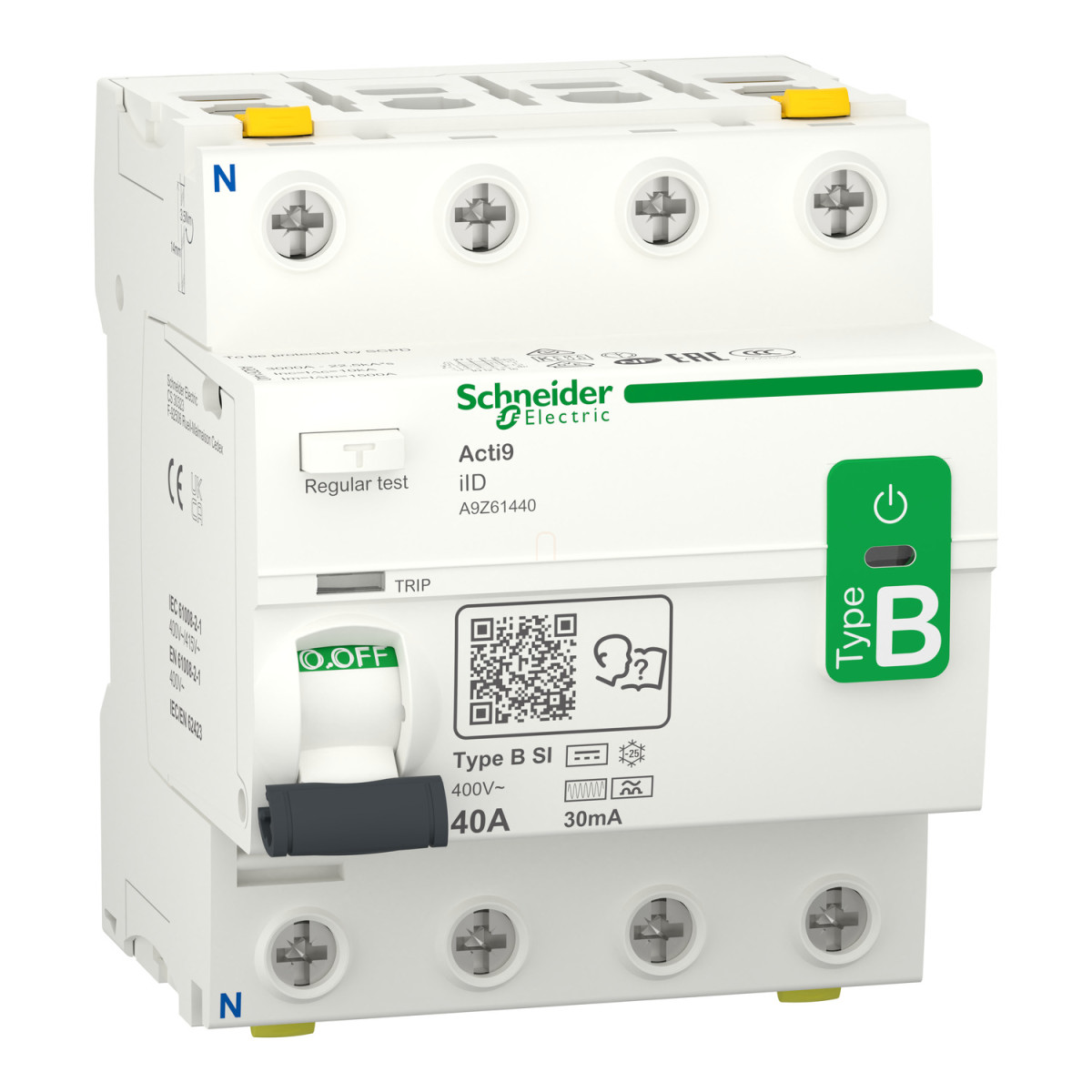

Az A9Z61440 típusú Acti9 iID túláramvédő kapcsoló a Schneider Electric kimagasló minőségű áramvédelmi megoldása, amely elsősorban speciális alkalmazási területekre lett tervezve, mint a fotovoltaikus rendszerek, 3P frekvenciaváltók és felvonók áramköreinek védelme. Ez a 4 pólusú, B-SI típusú készülék rendkívüli védelmet nyújt a 30 mA-es érzékenységével, miközben a szuper immunizált (SI) technológiának köszönhetően kiváló zavartűréssel rendelkezik.
A Schneider Electric Acti9 iID áram-védőkapcsoló 40 Amperes névleges áramerősséggel működik, és a kategóriájában kiemelkedő szakítóképességgel rendelkezik. A készülék feszültségfüggetlen kioldási technológiával van ellátva, ami biztosítja a megbízható működést különböző hálózati feltételek mellett is. A 400V AC névleges üzemi feszültségen és 50 Hz-es hálózati frekvencián használható eszköz 1500A-es névleges zárlati és bekapcsolási képességgel, valamint 10 kA-es feltételes zárlati áramerősséggel rendelkezik, így kiváló védelmet biztosít az elektromos rendszernek.
Az A9Z61440 áram-védőkapcsoló szerelése rendkívül egyszerű a DIN-sínre való clip-on rögzítésnek köszönhetően. A készülék 8 db 9 mm-es osztásegységet foglal el a DIN-sínen, méretei pedig kompaktak: 88 mm magas, 72 mm széles és 79 mm mély. A fehér színű készülékház modern megjelenést biztosít, és jól illeszkedik bármilyen elektromos elosztószekrénybe. A kettős csatlakozókapcsoknak köszönhetően rugalmas vezetékezést tesz lehetővé, mind az elülső, mind a hátsó oldalon különböző keresztmetszetű vezetékek (akár 35 mm²-ig) csatlakoztathatók. A vezeték csupaszítási hossza 14 mm, a csatlakozókapcsok meghúzási nyomatéka pedig 3,5 Nm.
A Schneider Electric A9Z61440 típusú áram-védőkapcsoló extrém körülmények között is megbízhatóan működik, ami alkalmassá teszi akár -25°C és +60°C közötti hőmérsékletű környezetben való használatra is. Az IEC/EN 62423, EN 61008-2-1 és IEC 61008-2-1 szabványoknak megfelelően tervezett készülék IP20-as (beépítve IP40-es) védettséggel és IK05-ös ütésállósággal rendelkezik. A termék rendkívül hosszú élettartamú: mechanikusan 20000 ciklus, elektromosan 15000 ciklus élettartamra lett tervezve. A készülék rendelkezik kapcsolóállás-jelzővel, ON/OFF állapotjelzéssel, zöld LED-del a feszültség jelzésére, valamint kioldásjelzővel, így mindig egyértelmű visszajelzést ad az állapotáról. A VDE, NF, IMQ és KEMA minőségi tanúsítványok, valamint a CCC és KC terméktanúsítványok garantálják a készülék kiemelkedő minőségét.
Schneider Electric Acti9 iID - A9Z61440 - áram-védőkapcsoló, B-SI osztály, 4P, 40A, 30mA műszaki adatok
Alapvető tulajdonságok
Termékcsalád: Acti9
Terméknév: Acti9 iID
Termék típusa: Áram-védőkapcsoló (RCCB)
Eszköz rövid neve: iID
Eszköz alkalmazási területe: Fotovoltaikus rendszerek, 3P frekvenciaváltók, Felvonók
Műszaki specifikációk
Pólus leírás: 4P
Nulla vezető helyzete: Bal
Névleges áramerősség: 40 A
Hálózat típusa: AC
Hibaáram érzékenység: 30 mA
Hibaáram védelem késleltetés: Azonnali
Hibaáram védelmi osztály: B-SI típus (Szuper Immunizált)
Minőségi címkék: VDE, NF, IMQ, KEMA
Kiegészítő információk
Eszköz helye a rendszerben: Kimenet, Csoport bemenete
Hálózati frekvencia: 50 Hz
Névleges üzemi feszültség: 400 V AC 50 Hz
Hibaáram kioldási technológia: Feszültségfüggetlen
Névleges kapcsolási és megszakítási képesség: Idm 1500 A, Im 1500 A
Névleges feltételes rövidzárlati áram: 10 kA
Névleges szigetelési feszültség: 500 V
Névleges impulzus állóképesség: 6 kV
Kapcsoló állás jelző: Igen
Vezérlés típusa: Kapcsolókar
Helyi jelzések: BE/KI jelzés, LED (zöld) a feszültség jelzésére, Kioldásjelző
Fizikai tulajdonságok
Szerelési mód: Rápattintható
Szerelési alap: DIN sín
9 mm osztásegységek: 8
Magasság: 88 mm
Szélesség: 72 mm
Mélység: 79 mm
Szín: Fehér
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 15000 ciklus
Csatlakozások
Csatlakozások - kapcsok: Dupla csatlakozó elöl 1-35 mm² merev, Dupla csatlakozó elöl 1-25 mm² rugalmas, Dupla csatlakozó elöl 1-25 mm² rugalmas érvéghüvellyel, Dupla csatlakozó hátul 1-25 mm² merev, Dupla csatlakozó hátul 1-16 mm² rugalmas, Dupla csatlakozó hátul 1-16 mm² rugalmas érvéghüvellyel
Vezeték csupaszítási hossz: 14 mm a felső vagy alsó csatlakozáshoz
Meghúzási nyomaték: 3,5 Nm felső vagy alsó
Környezeti feltételek
Szabványok: IEC 61008-2-1, IEC/EN 62423, EN 61008-2-1
IP védelmi fokozat: IP20 az IEC 60529 szerint, IP40 (moduláris burkolat) az IEC 60529 szerint
IK védelmi fokozat: IK05
Szennyezettségi fokozat: 3
Túlfeszültség kategória: IV
Elektromágneses kompatibilitás: 8/20 μs impulzus állóképesség, 3 kA az EN/IEC 61008-1 szerint
Üzemi magasság: 0-2000 m
Környezeti hőmérséklet működés közben: -25...60 °C
Környezeti hőmérséklet tároláskor: -40...85 °C
