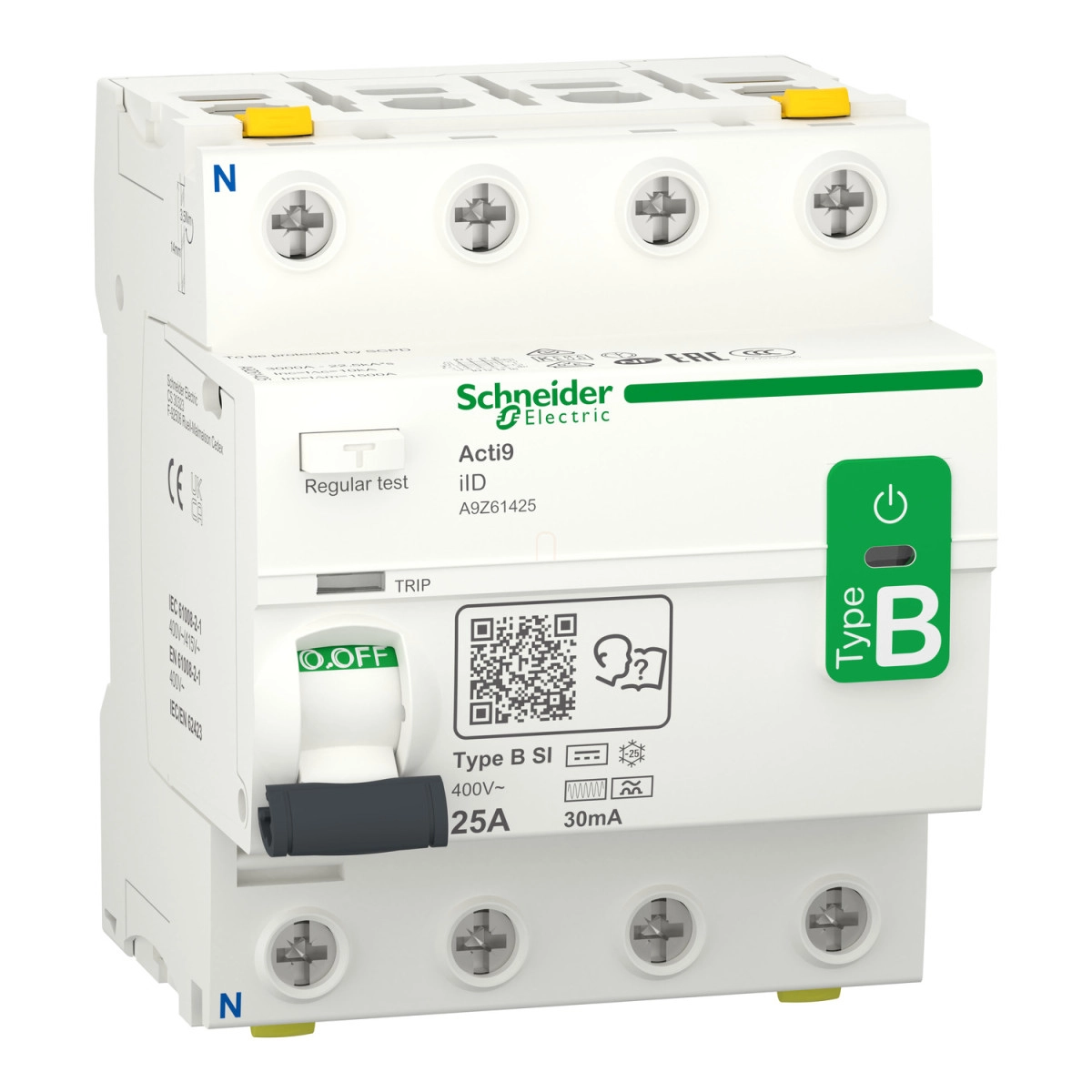

A Schneider Electric Acti 9 iID A9Z61425 típusú áram-védőkapcsoló (RCCB) kiemelkedő védelmet biztosít az elektromos hálózatok számára. Ez a 4 pólusú, 25 amper névleges áramerősségű, B-SI típusú készülék különösen megbízható működést garantál speciális alkalmazási területeken, mint a napelemes rendszerek, 3 fázisú frekvenciaváltók és liftek esetében.
A B-SI (Super Immunised) védelmi osztályba tartozó készülék különleges tulajdonsága, hogy kiemelt védelmet nyújt a véletlen kioldások ellen, miközben a 30 mA-es érzékenységgel azonnal reagál a veszélyes hibaáramokra. A készülék feszültségfüggetlen hibaáram-kioldási technológiával rendelkezik, ami az üzembiztonság szempontjából döntő fontosságú. Az Acti9 iID áram-védőkapcsoló több nemzetközi minőségi tanúsítvánnyal is rendelkezik (VDE, NF, IMQ, KEMA), ami igazolja a termék kiváló minőségét és megbízhatóságát.
A Schneider Electric A9Z61425 áram-védőkapcsoló műszaki paraméterei lenyűgözőek. 400 V AC névleges üzemi feszültségen, 50 Hz hálózati frekvencián működik, névleges szigetelési feszültsége 500 V, míg névleges lökőfeszültség-állósága 6 kV. A készülék névleges zárlati és bekapcsolási képessége (Idm és Im) egyaránt 1500 A, névleges feltételes zárlati árama pedig 10 kA. A kapcsoló könnyű azonosíthatóságát segíti a kapcsolási állapotjelző, a beépített ON/OFF kijelzés, a zöld LED a feszültség jelenlétének jelzésére, valamint a kioldásjelző. A készülék 88 mm magas, 72 mm széles és 79 mm mély, fehér színű, és DIN sínre pattintható. Mechanikai élettartama 20000, elektromos élettartama 15000 ciklus.
A termék kiemelkedő csatlakozási lehetőségeket kínál a dupla csatlakozóterminálokkal. Az elülső csatlakozók 1-35 mm² merev, illetve 1-25 mm² rugalmas vezetékek fogadására alkalmasak, míg a hátsó csatlakozók 1-25 mm² merev, illetve 1-16 mm² rugalmas vezetékek bekötését teszik lehetővé. A huzalcsupaszítási hossz 14 mm felső vagy alsó csatlakoztatás esetén, a meghúzási nyomaték pedig 3,5 Nm. A készülék IP20 védettséggel rendelkezik, moduláris tokozással pedig IP40 védettség érhető el. Az üzemi hőmérséklet-tartomány -25°C és +60°C között van, míg tárolási hőmérséklet-tartománya -40°C és +85°C között található. A Schneider Electric Acti9 iID A9Z61425 áram-védőkapcsoló teljesíti az EN/IEC 61008-1, EN/IEC 61008-2-1, IEC/EN 62423 és VDE 0664 szabványok követelményeit, és rendelkezik CCC tanúsítvánnyal is.
Schneider Electric Acti9 iID - A9Z61425 - áram-védőkapcsoló, B-SI osztály, 4P, 25A, 30mA műszaki adatok
Általános jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 iID
Termék vagy komponens típusa: Áram-védőkapcsoló (RCCB)
Eszköz rövid neve: iID
Eszköz alkalmazás: Napelemes rendszerek, 3P frekvenciaváltók, Liftek
Műszaki adatok
Pólusok leírása: 4P
Semleges pont helyzete: Bal
Névleges áram: 25 A
Hálózat típusa: AC
Hibaáram-érzékenység: 30 mA
Hibaáram-védelmi késleltetés: Azonnali
Hibaáram-védelmi osztály: B-SI típus (Super Immunised)
Minőségi tanúsítványok: VDE, NF, IMQ, KEMA
Kiegészítő adatok
Eszköz elhelyezkedése a rendszerben: Kimenő, Csoport bejövő
Hálózati frekvencia: 50 Hz
Névleges üzemi feszültség: 400 V AC 50 Hz
Hibaáram-kioldási technológia: Feszültségfüggetlen
Névleges zárlati és bekapcsolási képesség: Idm 1500 A, Im 1500 A
Névleges feltételes zárlati áram: 10 kA
Névleges szigetelési feszültség: 500 V
Névleges lökőfeszültség-állóság: 6 kV
Kapcsolási állapotjelző: Igen
Vezérlési típus: Billenőkapcsoló
Helyi jelzés: ON/OFF jelzés, LED (zöld) feszültség jelenlétének jelzésére, Kioldásjelző
Fizikai jellemzők
Szerelési mód: Rápattintható
Szerelési alap: DIN sín
9 mm modulszélesség: 8
Magasság: 88 mm
Szélesség: 72 mm
Mélység: 79 mm
Szín: Fehér
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 15000 ciklus
Zárolási lehetőségek leírása: Lakattal zárható eszköz
Csatlakozások - terminálok
Csatlakozások: Dupla terminál elöl 1...35 mm² merev, Dupla terminál elöl 1...25 mm² rugalmas, Dupla terminál elöl 1...25 mm² rugalmas érvéghüvellyel, Dupla terminál hátul 1...25 mm² merev, Dupla terminál hátul 1...16 mm² rugalmas, Dupla terminál hátul 1...16 mm² rugalmas érvéghüvellyel
Huzalcsupaszítási hossz: 14 mm felső vagy alsó csatlakoztatáshoz
Meghúzási nyomaték: 3,5 Nm felső vagy alsó
Környezeti jellemzők
Szabványok: EN/IEC 61008-1, EN/IEC 61008-2-1, IEC/EN 62423, VDE 0664
Termék tanúsítványok: CCC
IP védettségi fokozat: IP20 az IEC 60529 szerint, IP40 (moduláris tokozás) az IEC 60529 szerint
IK védettségi fokozat: IK05
Szennyezési fokozat: 3
Túlfeszültség kategória: IV
Elektromágneses kompatibilitás: 8/20 µs impulzus állóság, 3 kA az EN/IEC 61008-1 szerint
Üzemi magasság: 0...2000 m
Környezeti hőmérséklet üzemelés közben: -25...60 °C
Környezeti hőmérséklet tároláskor: -40...85 °C
