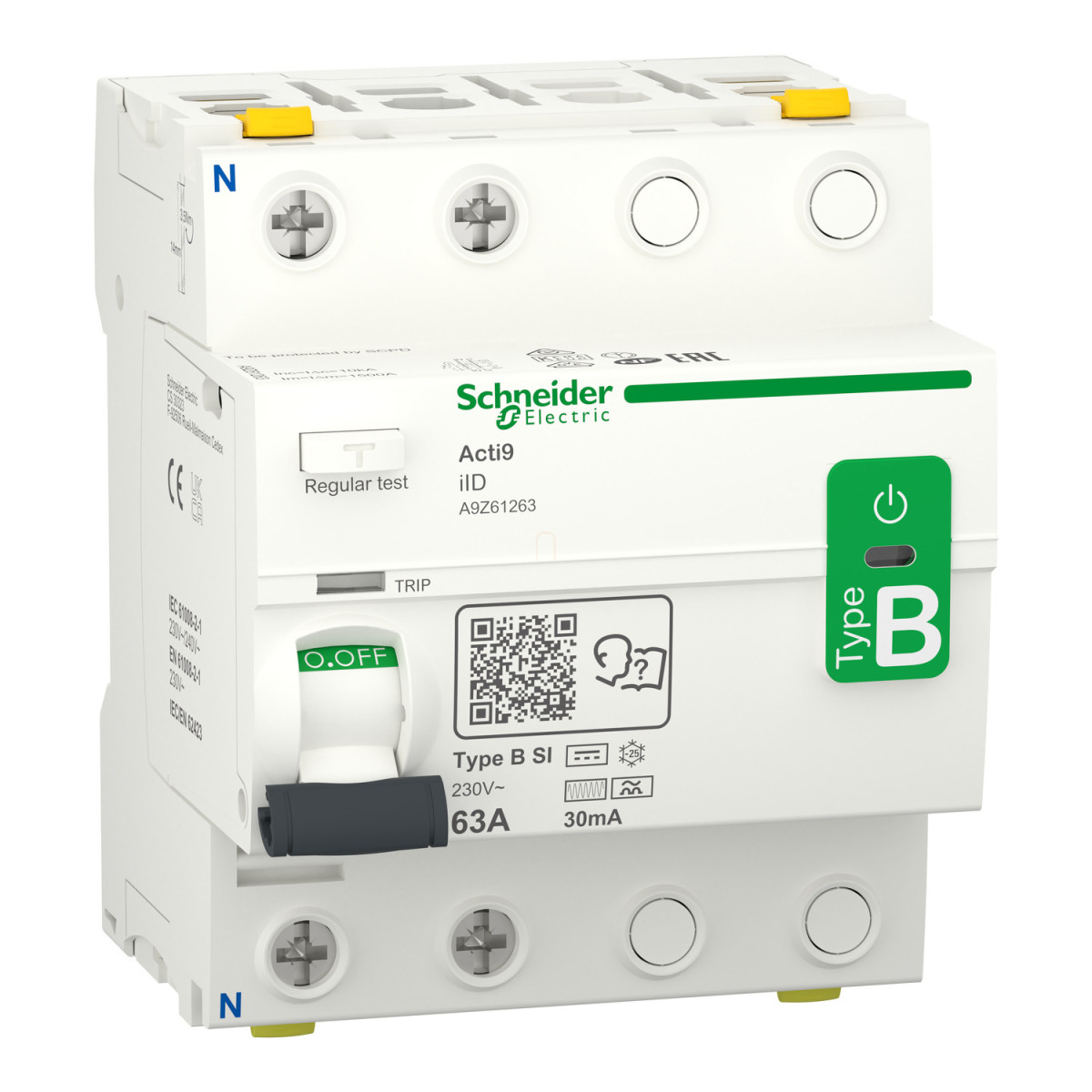

Az Acti9 iID A9Z61263 áram-védőkapcsoló (RCCB) egy kiváló minőségű, sokoldalú villamos védelmi eszköz, amely kifejezetten a legmagasabb fokú biztonságra és megbízhatóságra terveztek. Ez a 2 pólusú, 63 Amperes, B-SI típusú készülék 30 mA-es érzékenységű hibaáram védelemmel rendelkezik, amely azonnali lekapcsolást biztosít, ha szivárgó áramot észlel a rendszerben.
A Schneider Electric Acti9 termékvonalának részeként ez az áram-védőkapcsoló különösen alkalmas fotovoltaikus rendszerekhez és liftekhez, ahol a kiemelt biztonság és a megbízhatóság elsődleges szempont. A B-SI (Super Immunised) típusú védelem kimagasló zavartűrő képességgel rendelkezik, így a nem kívánt lekapcsolások kockázata minimalizálódik. Ez azt jelenti, hogy olyan környezetben is megbízhatóan működik, ahol a hagyományos áram-védőkapcsolók gyakran téves riasztást generálnak.
A készülék műszaki paraméterei lenyűgözőek: 230V AC 50 Hz névleges üzemi feszültség, 1500A névleges zárlati és bekapcsolási képesség, valamint 10 kA feltételes zárlati áram. A 6 kV névleges lökőfeszültség állóság és 250V névleges szigetelési feszültség további bizonyíték a termék robosztus kialakítására. A feszültség-független hibaáram kioldási technológia garantálja, hogy a védelem akkor is működik, ha a hálózati feszültség lecsökken. Az A9Z61263 cikkszámú készülék minőségét olyan nemzetközi tanúsítványok garantálják, mint a VDE, NF, IMQ és KEMA.
A termék praktikus tulajdonságokkal is rendelkezik: a kontaktus pozíció jelző, a BE/KI állapotjelzés, a zöld LED a feszültség jelenlétének kijelzésére és a kioldás jelző mind segítik a felhasználót a készülék állapotának gyors ellenőrzésében. A szerelést megkönnyíti a szabványos DIN sínre pattintható kialakítás. Méretei kompaktak: 88 mm magas, 72 mm széles és 79 mm mély, ezért könnyen beépíthető a moduláris elosztószekrénybe. A fehér színű készülék kétféle bekötési lehetőséggel rendelkezik: elölről és hátulról is csatlakoztatható, akár 35 mm² keresztmetszetű merev vagy 25 mm² rugalmas vezetékekkel. A termék 20000 mechanikai és 15000 elektromos működési ciklust garantál, ami hosszú élettartamot biztosít.
Schneider Electric Acti9 iID - A9Z61263 - áram - védőkapcsoló, B - SI osztály, 2P, 63A, 30mA műszaki adatok
Általános jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 iID
Termék típusa: Áram-védőkapcsoló (RCCB)
Rövid terméknév: iID
Alkalmazási terület: Fotovoltaikus rendszerek, Liftek
Műszaki paraméterek
Pólusok száma: 2P
Nullavezető helyzete: Bal oldali
Névleges áram: 63 A
Hálózat típusa: AC
Hibaáram érzékenység: 30 mA
Hibaáram védelem késleltetése: Azonnali
Hibaáram védelem osztálya: B-SI típus (Super Immunised)
Minőségi tanúsítványok: VDE, NF, IMQ, KEMA
Kiegészítő információk
Készülék helye a rendszerben: Kimenő, Csoport bemeneti
Hálózati frekvencia: 50 Hz
Névleges üzemi feszültség: 230 V AC 50 Hz
Hibaáram kioldási technológia: Feszültség-független
Névleges zárlati és bekapcsolási képesség: Idm 1500 A, Im 1500 A
Feltételes zárlati áram: 10 kA
Névleges szigetelési feszültség: 250 V
Névleges lökőfeszültség-állóság: 6 kV
Kontaktus pozíció jelző: Igen
Vezérlés típusa: Kapcsoló
Helyi jelzések: BE/KI jelzés, LED (zöld) feszültség jelenlétének kijelzésére, Kioldás jelző
Telepítés és fizikai jellemzők
Felszerelési mód: Pattintható
Szerelési alap: DIN sín
9 mm-es osztások: 8
Magasság: 88 mm
Szélesség: 72 mm
Mélység: 79 mm
Szín: Fehér
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 15000 ciklus
Rögzítési lehetőségek: Lakattal lezárható eszköz
Csatlakozások - sorkapcsok
Csatlakozások: Kettős kapocs elöl 1...35 mm² merev, Kettős kapocs elöl 1...25 mm² rugalmas, Kettős kapocs elöl 1...25 mm² rugalmas érvéghüvellyel, Kettős kapocs hátul 1...25 mm² merev, Kettős kapocs hátul 1...16 mm² rugalmas, Kettős kapocs hátul 1...16 mm² rugalmas érvéghüvellyel
Vezeték csupaszítási hossz: 14 mm felső vagy alsó csatlakoztatáshoz
Meghúzási nyomaték: 3.5 N.m felső vagy alsó
Környezeti jellemzők
Szabványok: IEC 61008-2-1, IEC/EN 62423, EN 61008-2-1
Termék tanúsítványok: CCC, KC
IP védettségi fokozat: IP20 megfelel az IEC 60529 szabványnak, IP40 (moduláris burkolat) megfelel az IEC 60529 szabványnak
IK ütésállóság: IK05
Szennyezettségi fokozat: 3
Túlfeszültségi kategória: IV
Elektromágneses kompatibilitás: 8/20 µs impulzus-állóság, 3 kA megfelel az EN/IEC 61008-1 szabványnak
Üzemi tengerszint feletti magasság: 0...2000 m
Környezeti hőmérséklet működés közben: -25…60 °C
Környezeti hőmérséklet tárolás során: -40…85 °C
