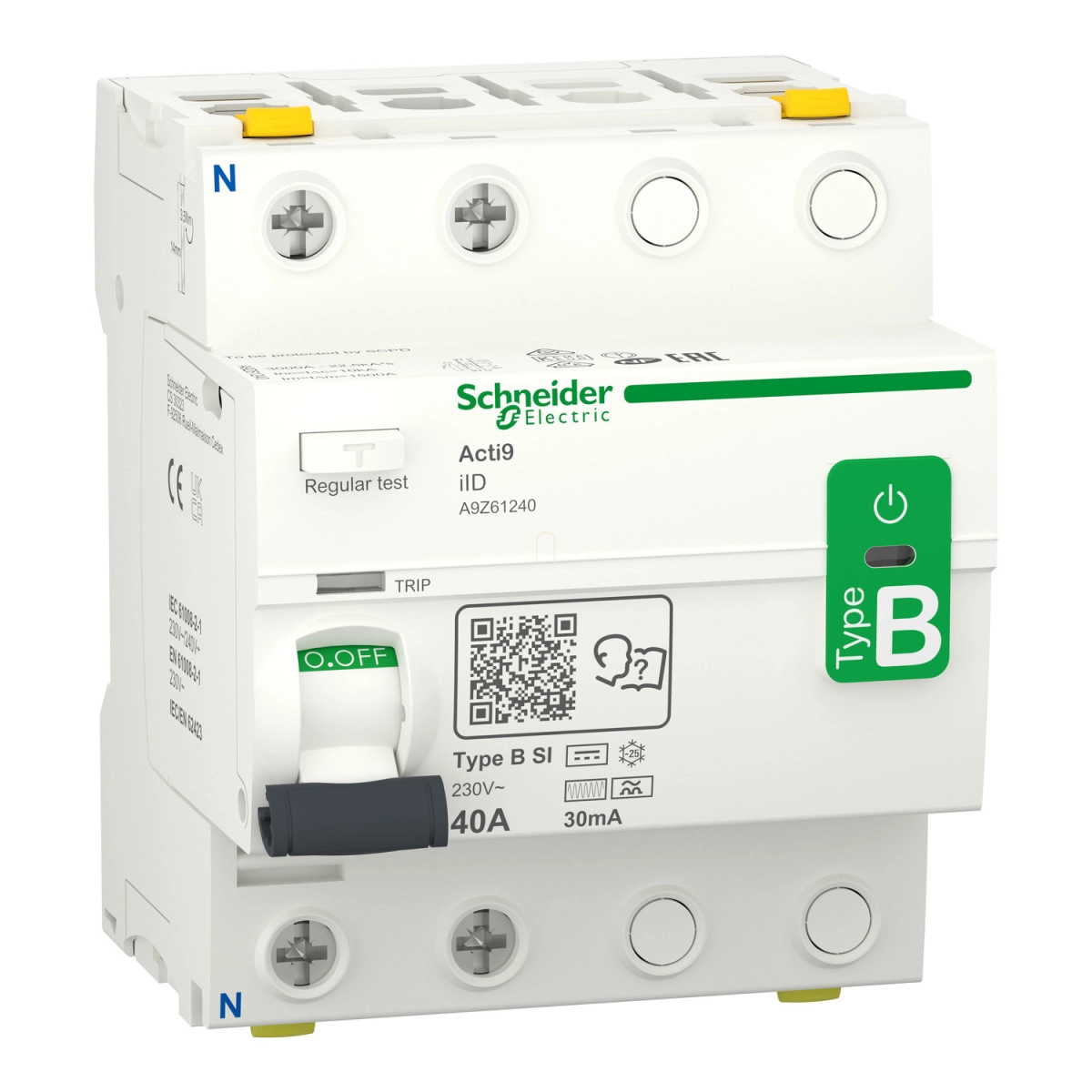

Az Acti9 iID áram-védőkapcsoló egy sokoldalú, különleges védelmi megoldás, amit a Schneider Electric kifejezetten a modern épületvillamossági rendszerekhez fejlesztett ki. Az A9Z61240 cikkszámú, B-SI típusú, 2 pólusú, 40A-es áram-védőkapcsoló különösen alkalmas olyan speciális alkalmazási területeken, mint a fotovoltaikus rendszerek vagy a liftek, ahol fokozott érzékenységre és megbízhatóságra van szükség.
A készülék B-SI (Super Immunised) védelmi osztályba tartozik, ami kiemelkedő zavartűrést biztosít a nem kívánt lekapcsolásokkal szemben, miközben a 30mA-es hibaáram-érzékenységével maximális életvédelmet nyújt. A feszültségfüggetlen hibaáram-kioldási technológia garantálja, hogy a védelem akkor is működik, ha a hálózati feszültség lecsökken. A termék villamos jellemzői között szerepel a 230V AC 50Hz névleges üzemi feszültség, 1500A névleges zárlati és bekapcsolási képesség, valamint 10kA feltételes zárlati áram. A készülék 250V szigetelési feszültséggel és 6kV lökőfeszültség-állósággal rendelkezik, ami kiemelkedő műszaki paramétereket jelent.
Az A9Z61240 áram-védőkapcsoló szerelése rendkívül egyszerű a 35 mm-es DIN sínre pattintható kivitelnek köszönhetően. A készülék méretei - 88 mm magasság, 72 mm szélesség és 79 mm mélység - kompakt beépítést tesznek lehetővé. A dupla csatlakozókapcsok mind elöl, mind hátul rugalmas bekötési lehetőséget biztosítanak, akár 35 mm² keresztmetszetű merev vezetékekhez is. A műszaki adatok szerint a vezeték csupaszolási hossza 14 mm, a csatlakozókapcsok meghúzási nyomatéka pedig 3,5 Nm.
A Schneider Electric Acti9 iID áram-védőkapcsoló magas minőségét nemzetközi tanúsítványok sora igazolja, mint a VDE, NF, IMQ és KEMA. Az IP20 érintésvédelmi besorolás (modulos burkolatban IP40) és az IK05 ütésállósági fokozat biztosítja a tartós működést. A 20000 mechanikai és 15000 villamos kapcsolási élettartam a tartósságot garantálja, míg a -25...+60°C működési hőmérséklet-tartomány szélsőséges körülmények között is megbízható védelmet nyújt. A készülék rendelkezik ON/OFF visszajelzéssel, zöld LED-del a feszültség jelzésére és kioldásjelzővel, ami megkönnyíti az állapot ellenőrzését és a hibaelhárítást.
Schneider Electric Acti9 iID - A9Z61240 - áram - védőkapcsoló, B - SI osztály, 2P, 40A, 30mA műszaki adatok
Általános jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 iID
Termék típusa: Áram-védőkapcsoló (RCCB)
Rövid név: iID
Alkalmazási területek: Fotovoltaikus rendszerek, Liftek
Műszaki jellemzők
Pólusok száma: 2P
Nullavezető helyzete: Bal
Névleges áram: 40 A
Hálózat típusa: AC
Hibaáram-érzékenység: 30 mA
Hibaáram-védelmi időkésleltetés: Azonnali
Hibaáram-védelmi osztály: B-SI típus (fokozott zavartűrés)
Minőségi tanúsítványok: VDE, NF, IMQ, KEMA
Üzemi paraméterek
Elhelyezkedés a rendszerben: Kimenő, Csoportos bemenő
Hálózati frekvencia: 50 Hz
Névleges üzemi feszültség: 230 V AC 50 Hz
Hibaáram-kioldási technológia: Feszültségfüggetlen
Névleges zárlati és bekapcsolási képesség: Idm 1500 A, Im 1500 A
Névleges feltételes zárlati áram: 10 kA
Névleges szigetelési feszültség: 250 V
Névleges lökőfeszültség-állóság: 6 kV
Jelzések és működtetés
Érintkezőpozíció-jelző: Igen
Működtetési mód: Billenőkapcsoló
Helyi jelzések: ON/OFF jelzés, LED (zöld) a feszültség jelzésére, Kioldásjelző
Mechanikai jellemzők
Rögzítési mód: Pattintható
Rögzítő sín: DIN sín
9 mm-es osztások: 8
Magasság: 88 mm
Szélesség: 72 mm
Mélység: 79 mm
Szín: Fehér
Mechanikai élettartam: 20000 ciklus
Villamos élettartam: 15000 ciklus
Zárolási opciók: Lakatfogó
Csatlakozások
Csatlakozók: Dupla csatlakozókapocs elöl 1...35 mm² merev, Dupla csatlakozókapocs elöl 1...25 mm² hajlékony, Dupla csatlakozókapocs elöl 1...25 mm² hajlékony érvéghüvellyel, Dupla csatlakozókapocs hátul 1...25 mm² merev, Dupla csatlakozókapocs hátul 1...16 mm² hajlékony, Dupla csatlakozókapocs hátul 1...16 mm² hajlékony érvéghüvellyel
Vezeték csupaszolási hossz: 14 mm felső vagy alsó csatlakozáshoz
Meghúzási nyomaték: 3,5 N.m felső vagy alsó
Környezeti jellemzők
Szabványok: IEC 61008-2-1, IEC/EN 62423, EN 61008-2-1
IP védettségi fokozat: IP20 az IEC 60529 szerint, IP40 (modulos burkolatban) az IEC 60529 szerint
IK ütésállósági fokozat: IK05
Szennyezési fokozat: 3
Túlfeszültségi kategória: IV
Elektromágneses kompatibilitás: 8/20 µs impulzusállóság, 3 kA az EN/IEC 61008-1 szerint
Üzemi magasság: 0...2000 m
Környezeti hőmérséklet működés közben: -25…60 °C
Környezeti hőmérséklet tároláskor: -40…85 °C
