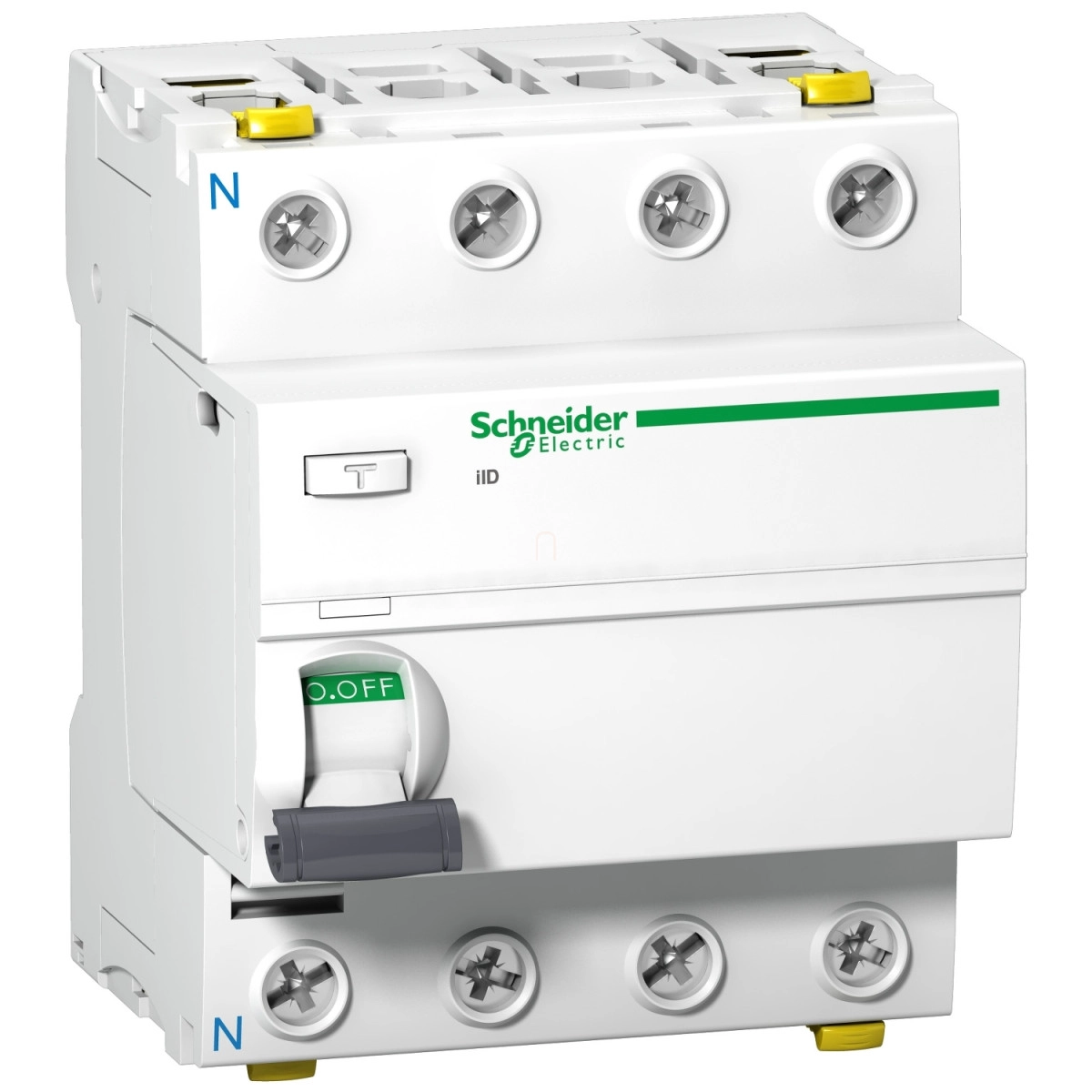

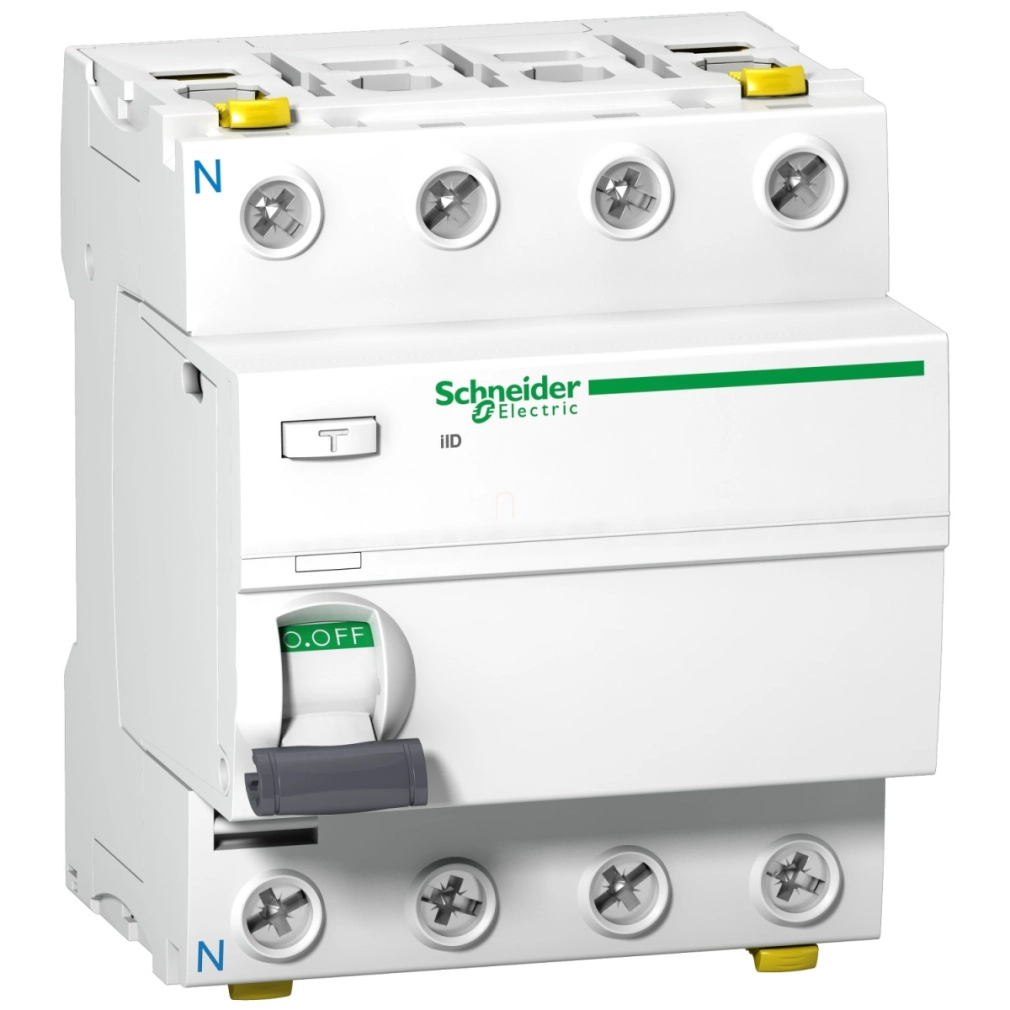

A Schneider Electric Acti9 iID A9Z32491 típusú áram-védőkapcsoló egy kiváló minőségű, professzionális felhasználásra tervezett villamos biztonsági eszköz. Ez a 4 pólusú (4P), A-SI típusú, Super Immunised technológiájú készülék 100A névleges áramerősséggel és 100mA hibaáram-érzékenységgel rendelkezik, ami ideális választás ipari és kereskedelmi alkalmazásokhoz, ahol megbízható védelmi rendszerre van szükség.
Az Acti9 sorozat részeként az A9Z32491 cikkszámú iID áram-védőkapcsoló fejlett műszaki paraméterekkel büszkélkedhet. A készülék feszültségtől független hibaáram-kioldási technológiát alkalmaz, ami növeli a megbízhatóságot változó hálózati feltételek mellett is. A 100mA-es érzékenységgel rendelkező relé pillanatnyi kioldási idővel működik, és A-SI (Super Immunised) védelmi osztályba tartozik, ami kifejezetten ellenálló a nemkívánatos kioldásokkal szemben - ez különösen hasznos olyan környezetben, ahol villámcsapás, túlfeszültség vagy más elektromágneses zavarok fordulhatnak elő.
A Schneider Electric Acti9 iID A9Z32491 típusú áram-védőkapcsoló 380-415V AC 50/60 Hz hálózati feszültségen működik. Műszaki paraméterei között szerepel a kiemelkedő, 1500A kapcsolási képesség (Idm és Im egyaránt), valamint a 10 kA feltételes zárlati árammal szembeni ellenállóképesség. Az eszköz 500V AC szigetelési feszültséggel és 6 kV lökőfeszültség-állósággal rendelkezik, ami magas szintű védelmet biztosít túlfeszültségek esetén. Az elektromágneses kompatibilitás terén 8/20 μs impulzus esetén 3000A ellenállóképességgel rendelkezik a vonatkozó EN/IEC 61008-1 szabvány szerint.
A készülék praktikus funkciókat is kínál: rendelkezik kontaktus-állapot jelzővel, toggle típusú kezelőszervvel és lakattal történő lezárás lehetőségével. A szerelést DIN sínre történő felcsatolás teszi egyszerűvé, a készülék 8 darab 9 mm-es osztásegységet foglal el. Méretei: 91 mm magasság, 72 mm szélesség, 73 mm mélység. Az eszköz fehér színben készül, és kettős csatlakozó terminálokkal rendelkezik, amelyek rugalmas bekötési lehetőségeket biztosítanak. A csatlakozások front oldalon 1-35 mm² merev, 1-25 mm² rugalmas és érvéghüvellyel ellátott vezetékekhez, hátoldalon 1-25 mm² merev, 1-16 mm² rugalmas és érvéghüvellyel ellátott vezetékekhez alkalmasak. A vezetékcsupaszítási hossz 14 mm, a meghúzási nyomaték pedig 3,5 Nm a felső és alsó csatlakozásoknál egyaránt.
Schneider Electric Acti9 iID - A9Z32491 - áram - védőkapcsoló, SI osztály, 4P, 100A, 100mA műszaki adatok
Általános jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 iID
Terméktípus: Áram-védőkapcsoló (RCCB)
Rövid név: iID
Pólusok: 4P
Nulla vezető pozíciója: Bal
Névleges áram: 100 A
Hálózat típusa: AC
Hibaáram-érzékenység: 100 mA
Hibaáram-védelmi késleltetés: Azonnali
Hibaáram-védelmi osztály: A-SI típus (Super Immunised)
Kiegészítő adatok
Hálózati frekvencia: 50/60 Hz
Névleges üzemi feszültség: 380...415 V AC 50/60 Hz
Hibaáram-kioldási technológia: Feszültségtől független
Névleges záró és szakítóképesség: Idm 1500 A, Im 1500 A
Névleges feltételes rövidzárlati áram: 10 kA
Névleges szigetelési feszültség: 500 V AC 50/60 Hz
Névleges lökőfeszültség-állóság: 6 kV
Érintkező-helyzet jelző: Igen
Vezérlés típusa: Billenőkar
Szerelési mód: Bepattintós
Szerelési tartó: DIN sín
9 mm-es osztásegység: 8
Magasság: 91 mm
Szélesség: 72 mm
Mélység: 73 mm
Mechanikai és elektromos jellemzők
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: AC-1: 10000 ciklus
Reteszelési lehetőség: Lakattal zárható
Csatlakozási lehetőségek:
Dupla csatlakozó elöl 1...35 mm² merev
Dupla csatlakozó elöl 1...25 mm² rugalmas
Dupla csatlakozó elöl 1...25 mm² rugalmas érvéghüvellyel
Dupla csatlakozó hátul 1...25 mm² merev
Dupla csatlakozó hátul 1...16 mm² rugalmas
Dupla csatlakozó hátul 1...16 mm² rugalmas érvéghüvellyel
Vezeték csupaszítási hossz: 14 mm felső vagy alsó csatlakozáshoz
Meghúzási nyomaték: 3,5 N.m felső vagy alsó
Környezeti jellemzők
Szabványok: EN/IEC 61008-1, EN/IEC 61008-2-1
IP védettségi fokozat: IP20 az IEC 60529 szerint, IP40 (moduláris burkolat) az IEC 60529 szerint
Szennyezettségi fokozat: 3
Elektromágneses kompatibilitás: 8/20 µs impulzus ellenállás, 3000 A az EN/IEC 61008-1 szerint
Környezeti hőmérsékleti tartomány üzemelés közben: -25...60 °C
Környezeti hőmérsékleti tartomány tároláskor: -40...85 °C
