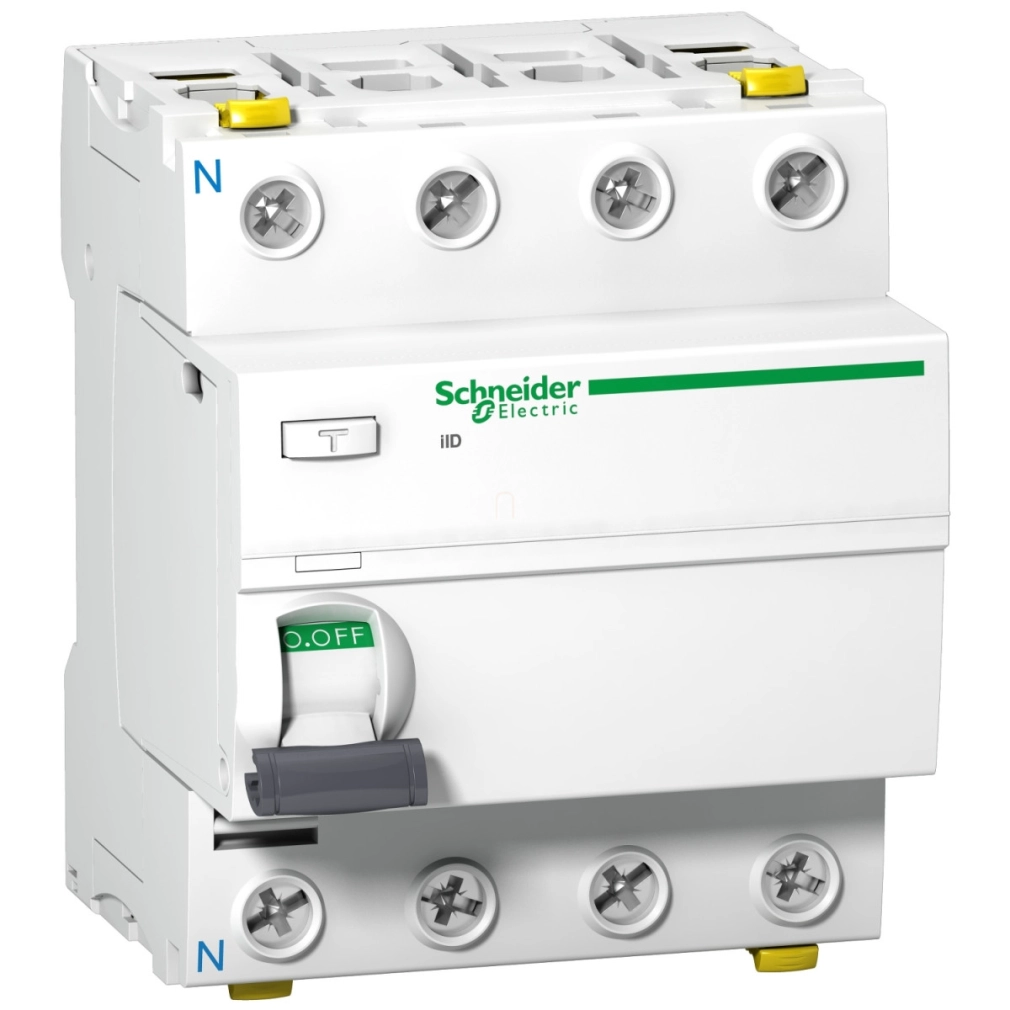

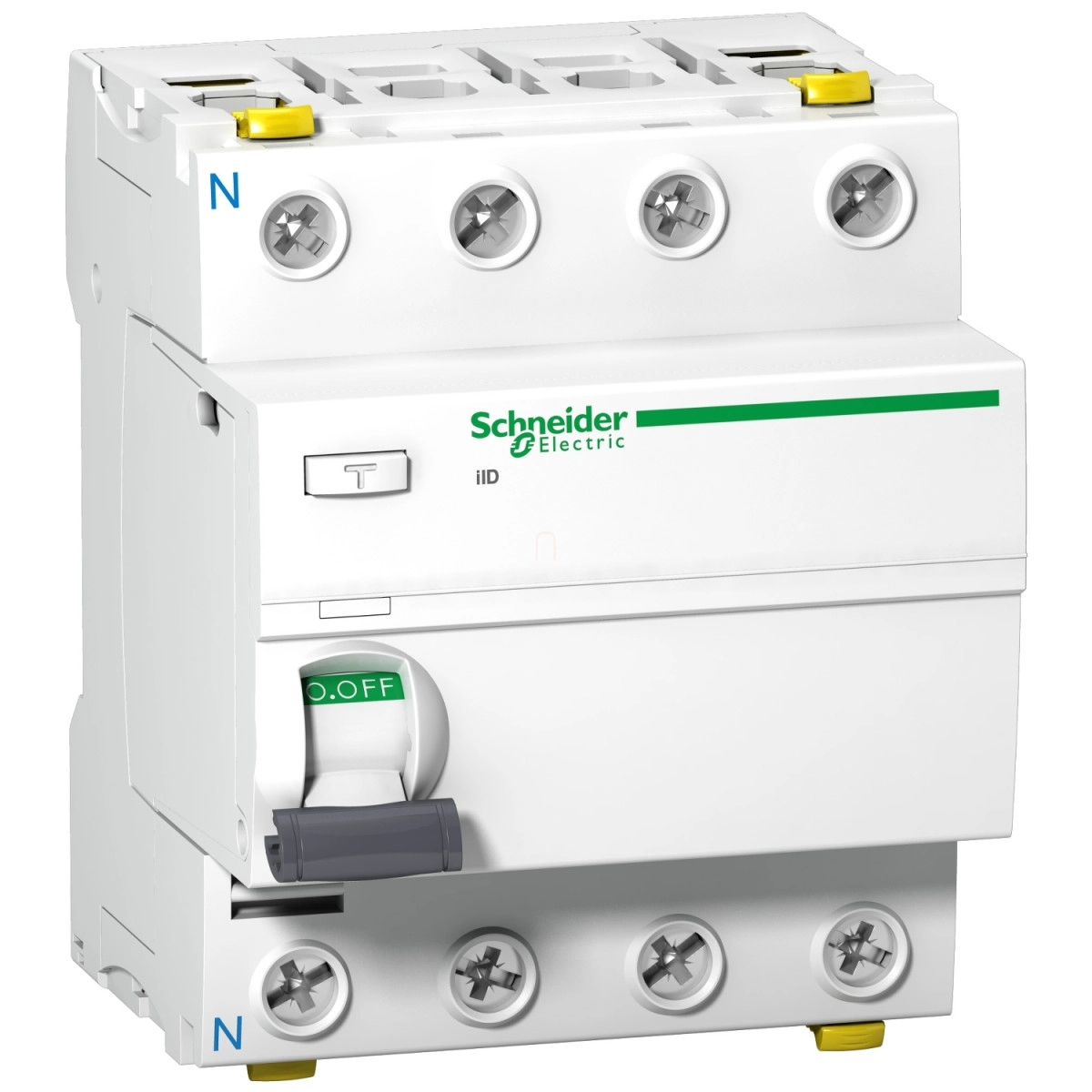

A Schneider Electric Acti9 iID A9Z32463 típusú áram-védőkapcsoló egy professzionális villamossági termék, amely kiváló védelmet nyújt az elektromos rendszerekben előforduló hibaáramok ellen. Ez a 4 pólusú, 63A névleges áramerősségű, A-SI (Super Immunised) típusú érintésvédelmi relé 100 mA érzékenységgel rendelkezik, így optimális megoldást kínál olyan környezetben, ahol fokozott elektromos biztonságra van szükség.
Az Acti9 iID áram-védőkapcsoló a Schneider Electric prémium minőségű Acti9 termékcsaládjának tagja. A készülék fő feladata a személyek védelme az áramütés ellen, valamint az elektromos berendezések megóvása a meghibásodástól. A 4 pólusú kialakítás bal oldali semleges pozícióval ideális háromfázisú hálózatokhoz, ahol teljes körű védelemre van szükség. A 100 mA-es érintésvédelmi érzékenység pillanatszerű, azaz késleltetés nélküli kioldást biztosít hibaáram észlelésekor. Az A-SI típusú védelem különösen ellenálló a nem kívánt kioldásokkal szemben, így ideális választás olyan környezetben, ahol elektromos zajok, átmeneti túlfeszültségek vagy villámcsapások előfordulhatnak.
A termék működéséhez 50/60 Hz-es hálózati frekvencia szükséges, névleges üzemi feszültsége 380-415 V AC. Technikai szempontból fontos kiemelni, hogy a hibaáram-kioldási technológiája feszültségfüggetlen, tehát megbízhatóan működik változó hálózati feszültség mellett is. A megszakítási és zárási kapacitása (Idm, Im) 1500 A, feltételes rövidzárlati árama 10 kA, szigetelési feszültsége 500 V AC, impulzus-állósága 6 kV. A készülék rendelkezik kontakthelyzet-kijelzővel, és működtetése billenőkarral történik. Rögzítése egyszerű, DIN-sínre pattintható, szélessége 8×9 mm-es egységnek (72 mm) felel meg, ami megkönnyíti a kapcsolószekrényben való elhelyezését.
A Schneider Electric A9Z32463 áram-védőkapcsoló kiemelkedő műszaki tulajdonságokkal rendelkezik. Mechanikai élettartama 20000 kapcsolási ciklus, elektromos élettartama AC-1 kategóriában 15000 ciklus. A készülék lakattal lezárható, így megakadályozható az illetéktelen használat. Csatlakozási lehetőségei rendkívül sokoldalúak: első oldalon 1-35 mm² merev, 1-25 mm² rugalmas, hátoldalon 1-25 mm² merev, 1-16 mm² rugalmas vezetékek fogadására alkalmas, érvéghüvellyel is. A vezetékcsupaszítási hossz 14 mm, meghúzási nyomatéka 3,5 Nm. Környezetvédelmi szempontból fontos, hogy az eszköz IP20-as védettségű, modulos burkolatban IP40, és 3-as szennyezettségi fokozatba tartozik. Elektromágneses kompatibilitás tekintetében 8/20 μs impulzustűrése 3000 A. Széles üzemi hőmérséklet-tartományban (-25...+60 °C) használható, és tárolási hőmérséklete -40...+85 °C között lehet.
Schneider Electric Acti9 iID - A9Z32463 - áram - védőkapcsoló, SI osztály, 4P, 63A, 100mA műszaki adatok
Fő jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 iID
Terméktípus: Áram-védőkapcsoló (RCCB)
Rövid terméknév: iID
Pólusok: 4P
Semleges vezeték pozíciója: Bal
Névleges áramerősség: 63 A
Hálózat típusa: AC
Hibaáram érzékenység: 100 mA
Hibaáram-védelem késleltetése: Azonnali
Hibaáram-védelem osztálya: A-SI típus (Super Immunised)
Kiegészítő jellemzők
Hálózati frekvencia: 50/60 Hz
Névleges üzemi feszültség: 380...415 V AC 50/60 Hz
Hibaáram kioldási technológia: Feszültségfüggetlen
Névleges kapcsolási kapacitás: Idm 1500 A, Im 1500 A
Névleges feltételes rövidzárlati áram: 10 kA
Névleges szigetelési feszültség: 500 V AC 50/60 Hz
Névleges impulzus-állóság: 6 kV
Kontakthelyzet kijelző: Igen
Vezérlés típusa: Billenőkar
Szerelési mód: Rápattintható
Szerelési alap: DIN-sín
9 mm-es osztáslépés: 8
Magasság: 91 mm
Szélesség: 72 mm
Mélység: 73 mm
Szín: Fehér
Mechanikai jellemzők
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: AC-1: 15000 ciklus
Rögzítési opciók: Lakattal zárható
Csatlakozók: Dupla csatlakozó elöl 1...35 mm² merev, 1...25 mm² rugalmas, 1...25 mm² rugalmas érvéghüvellyel; Dupla csatlakozó hátul 1...25 mm² merev, 1...16 mm² rugalmas, 1...16 mm² rugalmas érvéghüvellyel
Vezeték csupaszítási hossz: 14 mm felső vagy alsó csatlakozáshoz
Meghúzási nyomaték: 3,5 N.m felső vagy alsó
Környezeti jellemzők
Szabványok: EN/IEC 61008-1, EN/IEC 61008-2-1
IP védettségi fokozat: IP20 az IEC 60529 szerint, IP40 (moduláris burkolatban) az IEC 60529 szerint
Szennyezettségi fokozat: 3
Elektromágneses kompatibilitás: 8/20 µs impulzustűrés, 3000 A az EN/IEC 61008-1 szerint
Üzemi környezeti hőmérséklet: -25...60 °C
Tárolási környezeti hőmérséklet: -40...85 °C
