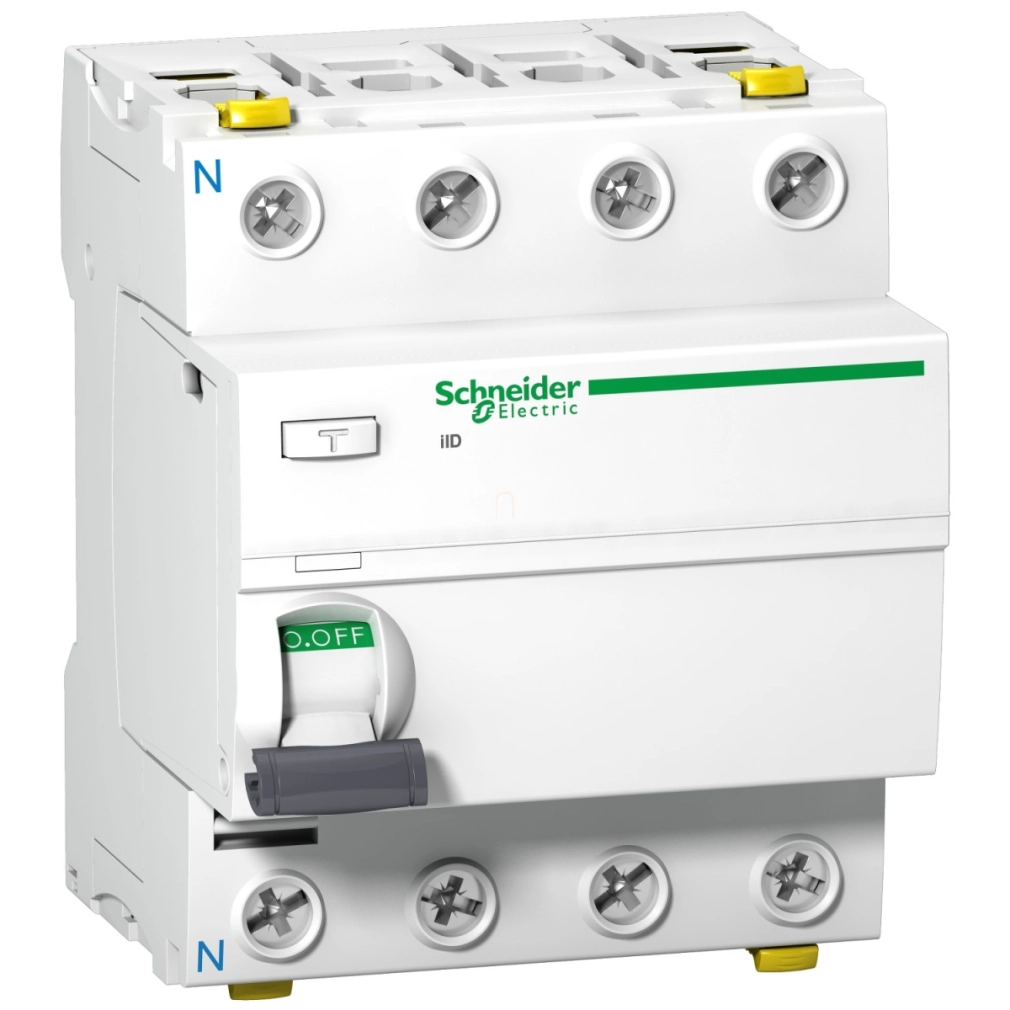

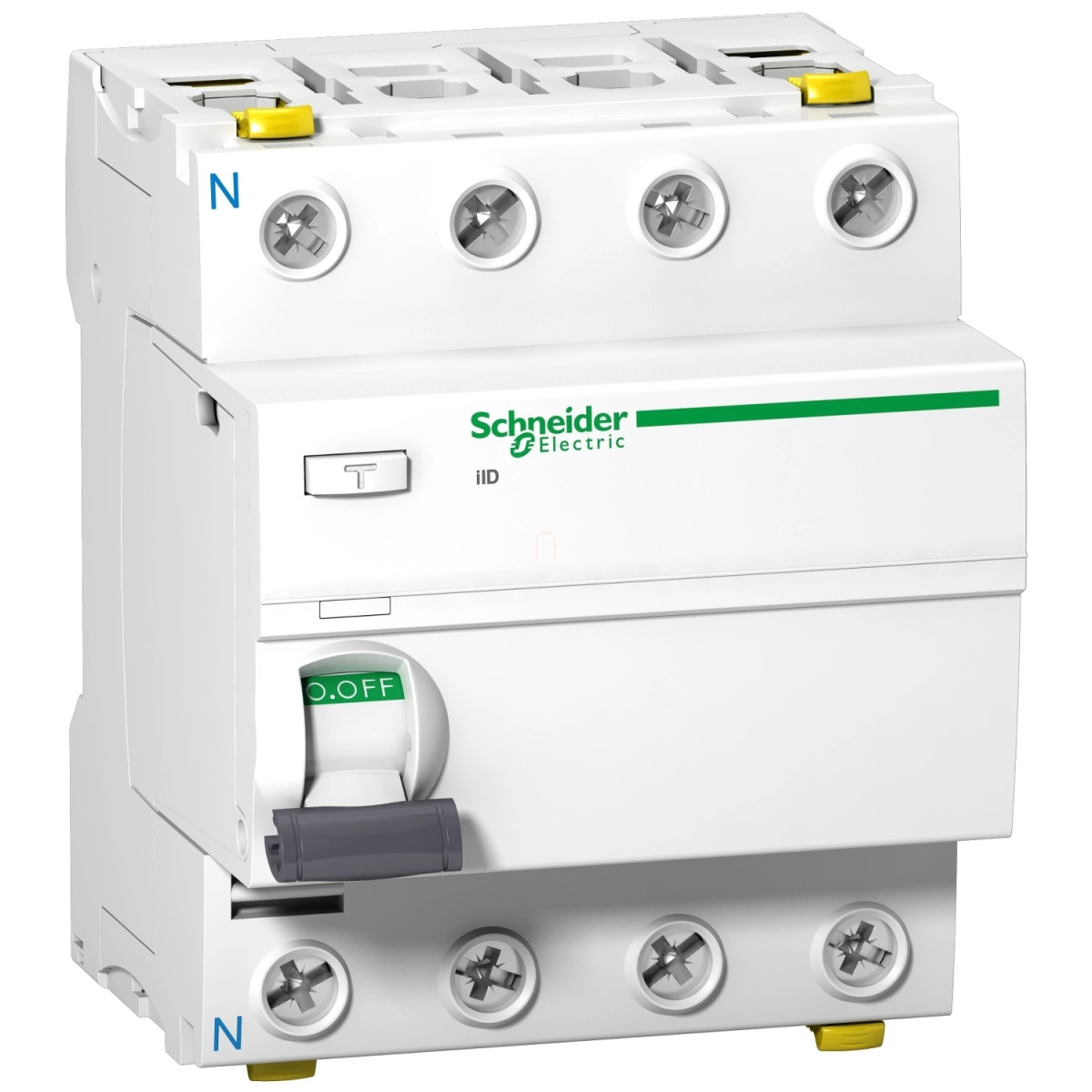

A Schneider Electric Acti9 iID A9Z32440 áram-védőkapcsoló kiváló védelmi megoldás a modern villamos hálózatok számára, különösen olyan helyeken, ahol fokozott hibaáram-védelemre van szükség. Ez a 4 pólusú, 40A névleges áramerősségű készülék A-SI típusú (Super Immunised) hibaáram védelmet biztosít 100mA érzékenységgel, ami ideális egyensúlyt teremt a biztonság és a nemkívánatos leoldások elkerülése között.
Az Acti9 iID áram-védőkapcsoló (RCCB) feszültségtől független működési elvvel rendelkezik, így megbízhatóan működik különböző hálózati körülmények között is. A készülék 380-415V AC üzemi feszültségtartományban használható, 50/60 Hz frekvencián. A gyártó által biztosított magas műszaki színvonalat jelzi az 1500A megszakítási és bekapcsolási képesség, valamint a 10kA feltételes zárlati áram. A készülék 500V AC névleges szigetelési feszültséggel és 6kV lökőfeszültség-állósággal rendelkezik, így kiválóan alkalmas ipari és kereskedelmi környezetben is.
A Schneider Electric A9Z32440 áram-védőkapcsoló mechanikai tartóssága 20000 kapcsolási ciklusra lett tervezve, míg elektromos élettartama AC-1 kategóriában 15000 ciklus. A készülék praktikus műszaki jellemzői között megtalálható a kapcsolási állapotjelző, a toggle típusú működtetés és a lakattal történő rögzítési lehetőség. A DIN sínre pattintható kivitel megkönnyíti a telepítést, a 8 modul szélesség (9mm-es egységekben számolva) pedig jól tervezhető helykihasználást biztosít a kapcsolószekrényben.
A csatlakoztatás rendkívül rugalmas: a készülék dupla csatlakozókapcsokkal rendelkezik, amelyek elől és hátul is elérhetők. Elől 1-35 mm² merev, 1-25 mm² rugalmas vezetékek, hátul pedig 1-25 mm² merev és 1-16 mm² rugalmas vezetékek bekötését teszi lehetővé. A 14 mm-es vezeték blankolási hossz és a 3,5 Nm meghúzási nyomaték pontos előírásai biztosítják a megfelelő csatlakoztatást. A készülék IP20 védelemmel rendelkezik, moduláris burkolatban pedig IP40 védettségi szintet ér el az IEC 60529 szabvány szerint. Környezeti működési hőmérséklet-tartománya -25°C és +60°C között van, míg tárolási hőmérséklete -40°C és +85°C között lehet.
Schneider Electric Acti9 iID - A9Z32440 műszaki adatok
Főbb jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 iID
Terméktípus: Áram-védőkapcsoló (RCCB)
Rövid név: iID
Pólusok: 4P
Nulla vezető pozíciója: Bal
Névleges áram: 40 A
Hálózat típusa: AC
Hibaáram érzékenység: 100 mA
Hibaáram védelmi késleltetés: Azonnali
Hibaáram védelmi osztály: A-SI típus (Super Immunised)
Kiegészítő jellemzők
Hálózati frekvencia: 50/60 Hz
Névleges üzemi feszültség: 380...415 V AC 50/60 Hz
Hibaáram kioldási technológia: Feszültségtől független
Névleges bekapcsolási és megszakítási képesség: Idm 1500 A, Im 1500 A
Névleges feltételes zárlati áram: 10 kA
Névleges szigetelési feszültség: 500 V AC 50/60 Hz
Névleges lökőfeszültség állóság: 6 kV
Kapcsolási állapotjelző: Igen
Vezérlés típusa: Toggle
Szerelési mód: Pattintható
Szerelési alap: DIN sín
9 mm modulszélesség: 8
Magasság: 91 mm
Szélesség: 72 mm
Mélység: 73 mm
Mechanikai tartósság: 20000 ciklus
Elektromos tartósság: AC-1: 15000 ciklus
Rögzítési opciók: Lakattal zárható
Csatlakozások
Csatlakozó terminálok: Dupla terminál elöl 1...35 mm² merev, Dupla terminál elöl 1...25 mm² rugalmas, Dupla terminál elöl 1...25 mm² rugalmas érvéghüvellyel, Dupla terminál hátul 1...25 mm² merev, Dupla terminál hátul 1...16 mm² rugalmas, Dupla terminál hátul 1...16 mm² rugalmas érvéghüvellyel
Vezeték blankolási hossz: 14 mm felső vagy alsó csatlakoztatáshoz
Meghúzási nyomaték: 3.5 Nm felső vagy alsó
Környezeti jellemzők
Szabványok: EN/IEC 61008-1, EN/IEC 61008-2-1
IP védettség: IP20 az IEC 60529 szerint, IP40 (moduláris burkolatban) az IEC 60529 szerint
Szennyezettségi fok: 3
Elektromágneses kompatibilitás: 8/20 µs impulzus állóság, 3000 A az EN/IEC 61008-1 szerint
Működési környezeti hőmérséklet: -25...60 °C
Tárolási környezeti hőmérséklet: -40...85 °C
