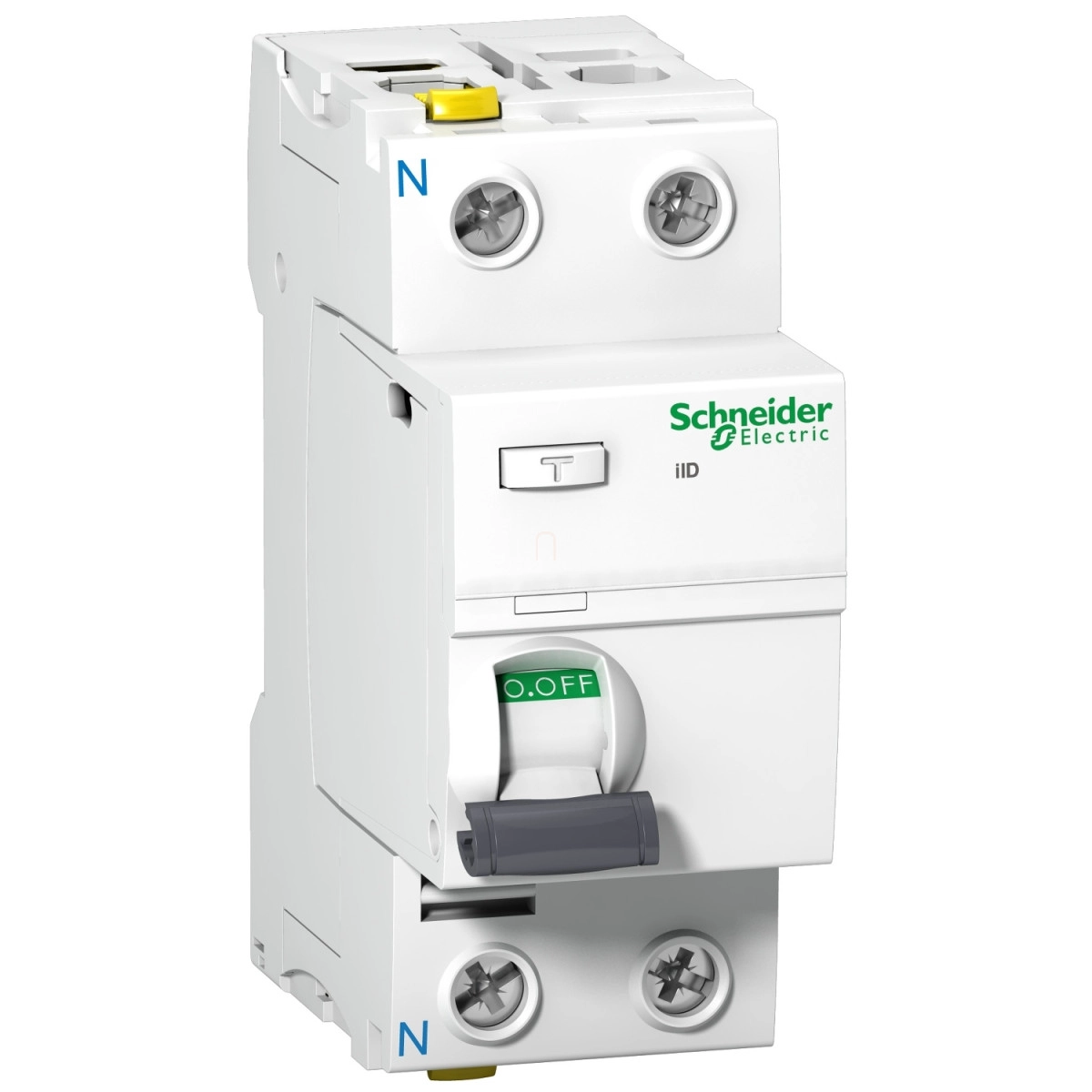

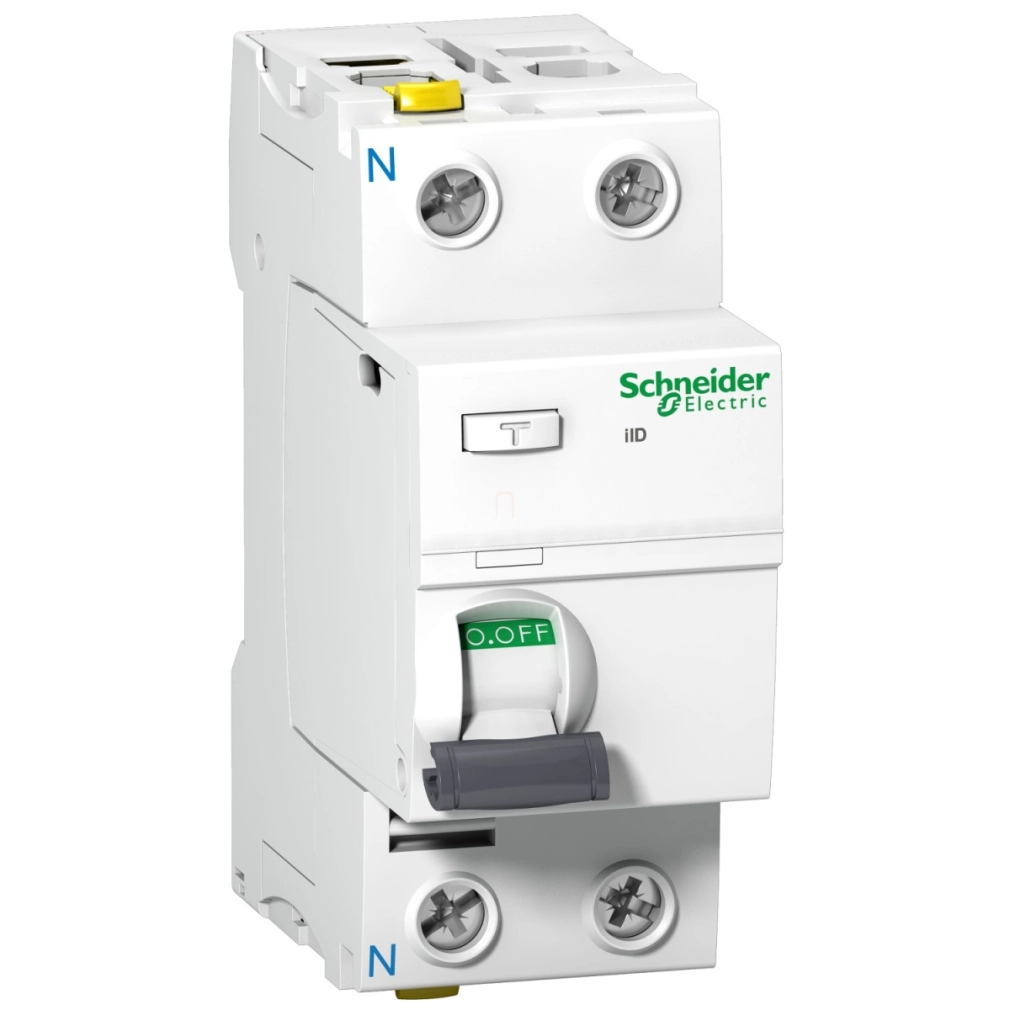

Az Acti9 iID A9Z32240 egy professzionális Schneider Electric által gyártott áram-védőkapcsoló (RCCB), amely különösen a modern, elektronikában gazdag környezetekben nyújt megbízható védelmet. Ez a 2P, 40A, A-SI típusú, 100mA érzékenységű modell ideális választás mind lakossági, mind kereskedelmi villamoshálózatok védelmére, ahol kiemelt fontosságú a személyvédelem és a villamos berendezések biztonsága.
A Schneider Electric Acti9 sorozat részeként az A9Z32240 típusjelzésű áram-védőkapcsoló egyesíti a legmodernebb technológiákat. Az A-SI (Super Immunised) osztályba tartozó készülék fokozott zavarvédelemmel rendelkezik, így jelentősen csökkenti a felesleges kioldások számát. Ez különösen előnyös olyan helyeken, ahol számítástechnikai eszközök, LED világítás vagy más nemlineáris terhelések találhatók. A készülék a hálózati feszültségtől függetlenül működik (Voltage independent), ami fokozza a biztonságot áramkimaradás vagy feszültségingadozás esetén is. A 40A névleges áramerősség és a pillanatszerű (instantaneous) kioldási idő ideális kombinációt nyújt a gyors védelmi reakció és a terhelhetőség között.
A műszaki paraméterek tekintetében ez az áram-védőkapcsoló 220-240V AC 50/60 Hz hálózatokhoz használható, 1500A megszakítási és zárlati képességgel (Idm, Im) rendelkezik, feltételes zárlati áramerőssége pedig 10 kA. A készülék szigetelési feszültsége 500V AC, míg lökőfeszültség-állósága 6 kV. Működtetése billenőkarral (toggle) történik, és állapotjelzővel van ellátva a kapcsolási helyzet egyértelmű azonosításához. A DIN-sínre pattintható kivitel (clip-on) megkönnyíti a telepítést, a 36 mm-es szélesség pedig mindössze 4 darab 9 mm-es modult foglal el az elosztóban. A készülék méretei: 91 mm magasság, 36 mm szélesség, 73 mm mélység. Fehér színű, ami jól illeszkedik a legtöbb elosztószekrény esztétikai kialakításához.
A csatlakozási lehetőségek tekintetében rendkívül rugalmas: kettős kapcsos kialakítása különböző típusú és méretű vezetékeket fogad be. Elől 1-35 mm² merev, 1-25 mm² rugalmas vezetékek, hátul pedig 1-25 mm² merev és 1-16 mm² rugalmas vezetékek csatlakoztathatók. A vezetékvég lecsupaszítási hossz 14 mm, a meghúzási nyomaték pedig 3,5 Nm. A készülék élettartama kiemelkedő: mechanikai tekintetben 20000 kapcsolási ciklus, AC-1 üzemmódban elektromos szempontból 15000 ciklus. Lezárási lehetőségként lakattal reteszelhető, ami megakadályozza az illetéktelen kapcsolást. Az áram-védőkapcsoló IP20 alapvédettséggel rendelkezik, modulos dobozban pedig IP40 védelmet biztosít. Szennyezettségi fokozata 3, ami a legtöbb ipari és kereskedelmi környezetben való használatot lehetővé teszi. Elektromágneses kompatibilitás szempontjából 8/20 µs impulzus mellett 3000A-t képes elviselni, és -25°C és +60°C közötti üzemi hőmérséklet-tartományban használható.
Schneider Electric Acti 9 iID - A9Z32240 - áram - védőkapcsoló, SI osztály, 2P, 40A, 100mA műszaki adatok
Alapadatok
Termékcsalád: Acti9
Terméknév: Acti9 iID
Terméktípus: Áram-védőkapcsoló (RCCB)
Rövid név: iID
Pólusok: 2P
Nulla vezető pozíciója: Bal oldal
Névleges áram: 40 A
Hálózat típus: AC
Hibaáram érzékenység: 100 mA
Hibaáram védelmi késleltetés: Azonnali
Hibaáram védelem osztálya: A-SI (Super Immunised)
Kiegészítő adatok
Hálózati frekvencia: 50/60 Hz
Névleges üzemi feszültség: 220...240 V AC 50/60 Hz
Maradékáram kioldási technológia: Feszültségtől független
Névleges megszakítási és zárlati képesség: Idm 1500 A, Im 1500 A
Névleges feltételes zárlati áramerősség: 10 kA
Névleges szigetelési feszültség: 500 V AC 50/60 Hz
Névleges lökőfeszültség-állóság: 6 kV
Kapcsolási állapot kijelző: Igen
Működtetés módja: Billenőkar
Szerelési mód: Pattintható
Szerelési alap: DIN sín
9 mm-es modulszélesség: 4
Magasság: 91 mm
Szélesség: 36 mm
Mélység: 73 mm
Szín: Fehér
Tartóssági jellemzők
Mechanikai élettartam: 20000 kapcsolási ciklus
Elektromos élettartam: AC-1: 15000 kapcsolási ciklus
Csatlakozás
Reteszelési lehetőség: Lakattal zárható
Csatlakozók - kapcsok:
- Kettős kapocs elöl 1...35 mm² merev
- Kettős kapocs elöl 1...25 mm² rugalmas
- Kettős kapocs elöl 1...25 mm² rugalmas érvéghüvellyel
- Kettős kapocs hátul 1...25 mm² merev
- Kettős kapocs hátul 1...16 mm² rugalmas
- Kettős kapocs hátul 1...16 mm² rugalmas érvéghüvellyel
Vezeték csupaszolási hossz: 14 mm felső vagy alsó csatlakozásnál
Meghúzási nyomaték: 3,5 N.m felül vagy alul
Környezeti jellemzők
Szabványok: EN/IEC 61008-1, EN/IEC 61008-2-1
IP védettség: IP20 az IEC 60529 szerint, IP40 (moduláris házban) az IEC 60529 szerint
Szennyezettségi fokozat: 3
Elektromágneses kompatibilitás: 8/20 µs impulzus állóság, 3000 A az EN/IEC 61008-1 szerint
Környezeti hőmérséklet üzemelés során: -25...60 °C
Környezeti hőmérséklet tároláskor: -40...85 °C
