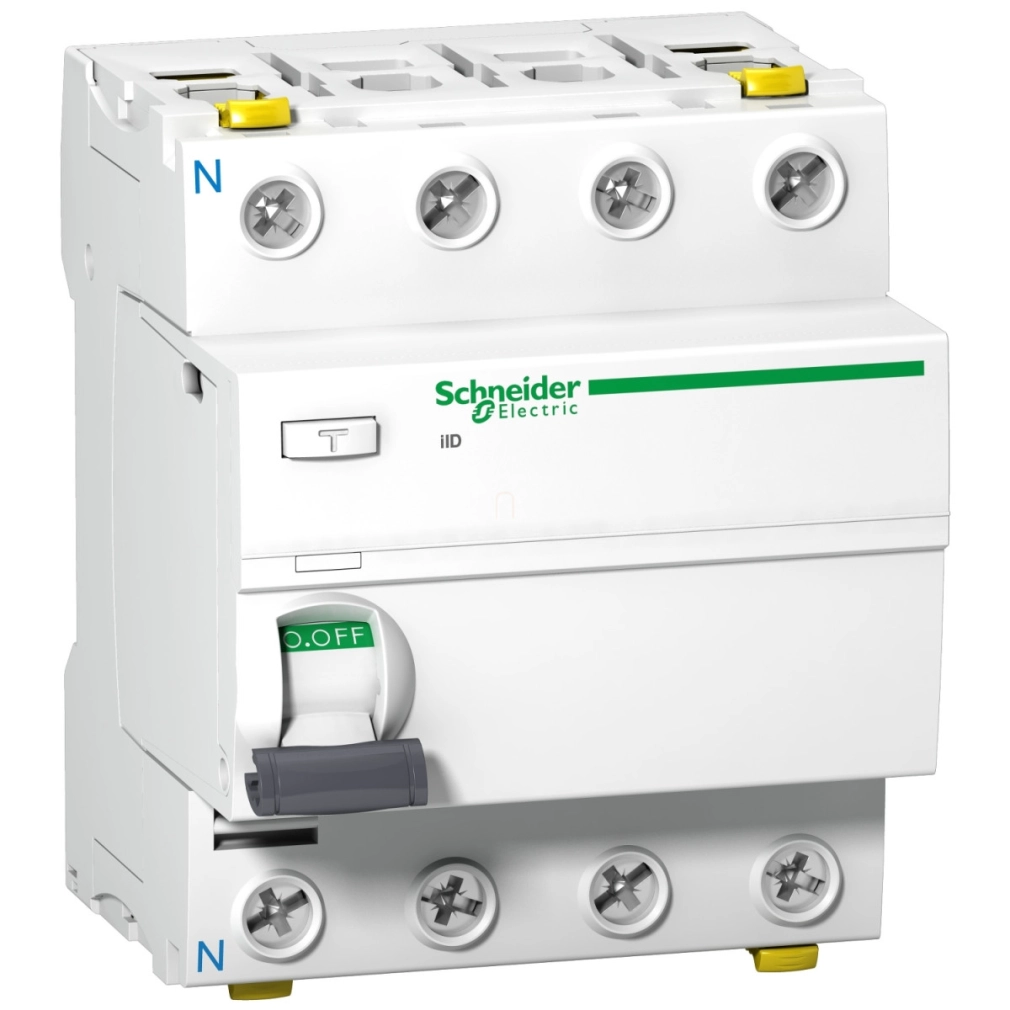

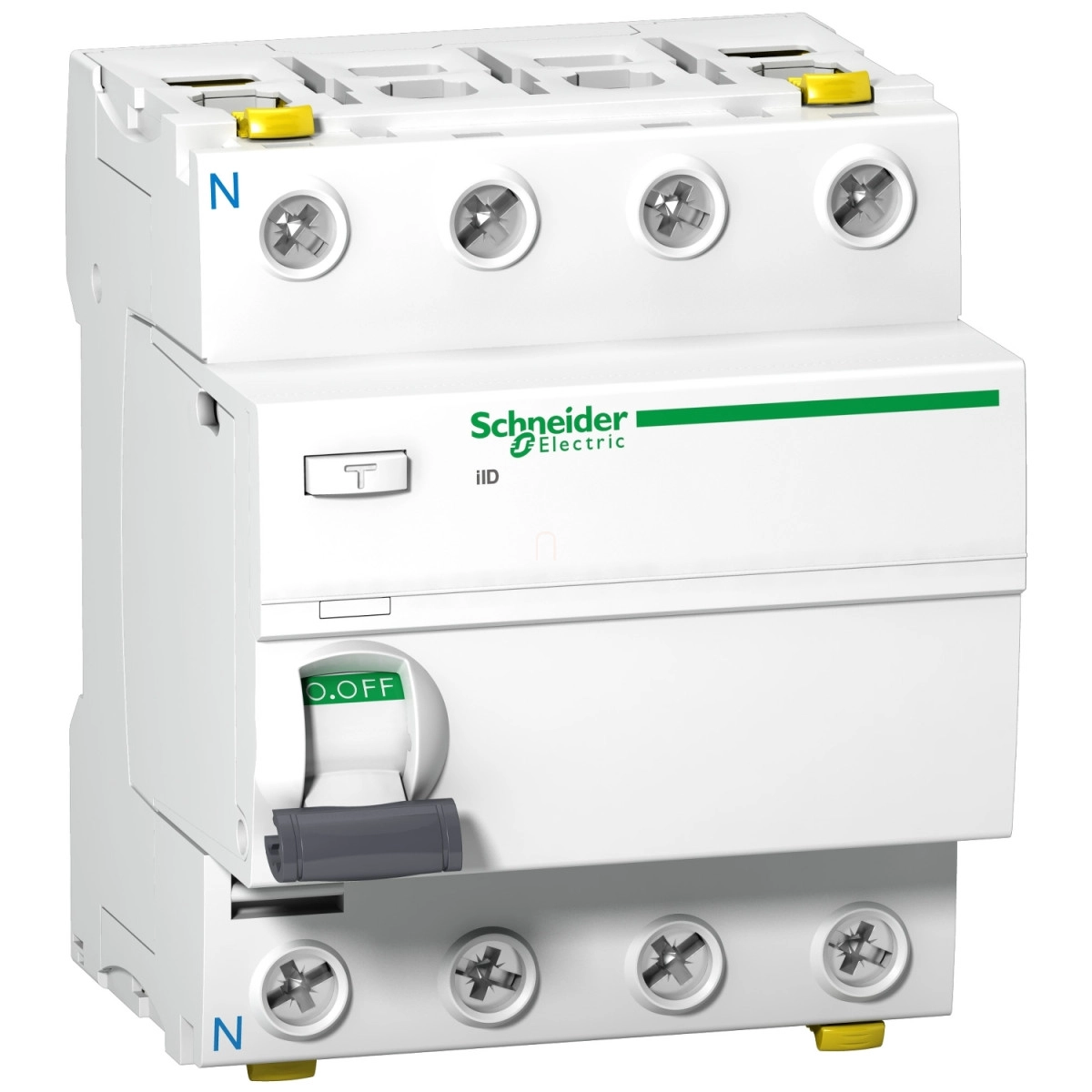

A Schneider Electric Acti9 iID A9Z26463 típusú áram-védőkapcsoló (RCCB) egy professzionális, 4 pólusú villamos biztonsági eszköz, amely elsődleges feladata a személyek védelme az áramütés ellen, valamint a tűzveszély megelőzése a földzárlatok korai észlelésével. Ez a 63A névleges áramerősségű kapcsoló A típusú érzékelési karakterisztikával és 500mA hibaáram-érzékenységgel rendelkezik, ami különösen alkalmassá teszi olyan helyszíneken történő használatra, ahol nem szükséges az extra érzékeny (30mA) védelem, viszont a tűzvédelmi szempontok előtérbe kerülnek.
A készülék az Acti9 iID termékcsaládba tartozik, amit a Schneider Electric kifejezetten professzionális felhasználásra fejlesztett. A 4 pólusú kialakítás (bal oldali nulla pozícióval) lehetővé teszi a háromfázisú hálózatokban történő alkalmazást, míg a 380-415V AC közötti működési feszültségtartomány és az 50/60 Hz-es hálózati frekvencia-kompatibilitás széles körű felhasználhatóságot biztosít. Az eszköz feszültségfüggetlen (voltage independent) technológiával működik, ami azt jelenti, hogy akkor is képes a hibaáram-lekapcsolásra, ha a tápfeszültség nem optimális.
Az A9Z26463 modell 20.000 mechanikai és 15.000 elektromos kapcsolási ciklust (AC-1 kategóriában) garantál, ami kiemelkedő üzembiztonságot jelent. A készülék telepítése rendkívül egyszerű a DIN-sínre történő gyors felpattintással. A 8×9mm-es szélesség (72mm teljes szélesség), 91mm-es magasság és 73mm-es mélység kompakt méretet biztosít, ami megkönnyíti az elosztószekrényekben történő elhelyezést. A kettős csatlakozási lehetőségek (elöl és hátul is) rugalmas kábelezést tesznek lehetővé, mind merev (1-35mm² elöl, 1-25mm² hátul), mind hajlékony vezetékek (1-25mm² elöl, 1-16mm² hátul) esetén, akár érvéghüvellyel is.
A készülék számos védelmi funkcióval rendelkezik: 10kA feltételes zárlati áram, 6kV lökőfeszültség-állóság, IP20 érintésvédelmi osztály (beépített állapotban IP40), valamint 8/20 μs impulzus-állóság 250A-ig. A széles működési hőmérséklet-tartomány (-25°C és +60°C között) lehetővé teszi a változatos környezeti feltételek melletti alkalmazást. A kapcsolási állapot vizuális ellenőrzését segíti a beépített pozíciójelző, és az eszköz lakattal is lezárható a jogosulatlan kezelés megakadályozására. A készülék megfelel az EN/IEC 61008-1 és EN/IEC 61008-2-1 szabványoknak, ami garantálja a megbízható működést és a magas biztonsági szintet az elektromos rendszerekben.
Schneider Electric Acti9 iID - A9Z26463 - áram - védőkapcsoló, A osztály, 4P, 63A, 500mA műszaki adatok
Főbb jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 iID
Termék típusa: Áram-védőkapcsoló (RCCB)
Rövid terméknév: iID
Pólusok száma: 4P
Nulla vezető pozíciója: Bal
Névleges áram: 63 A
Hálózati típus: AC
Hibaáram-érzékenység: 500 mA
Hibaáram-védelem késleltetése: Azonnali
Hibaáram-védelem osztálya: A típus
Kiegészítő jellemzők
Hálózati frekvencia: 50/60 Hz
Névleges üzemi feszültség: 380...415 V AC 50/60 Hz
Hibaáram kioldási technológia: Feszültségfüggetlen
Névleges zárlati és bekapcsolási képesség: Idm 1500 A, Im 1500 A
Névleges feltételes zárlati áram: 10 kA
Névleges szigetelési feszültség: 500 V AC 50/60 Hz
Névleges lökőfeszültség-állóság: 6 kV
Kapcsolási állapot kijelzés: Igen
Vezérlés típusa: Kapcsolókar
Szerelési mód: Felpattintható
Szerelési alap: DIN sín
9 mm-es osztás: 8
Magasság: 91 mm
Szélesség: 72 mm
Mélység: 73 mm
Szín: Fehér
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: AC-1: 15000 ciklus
Rögzítési opciók: Lakattal zárható
Csatlakozások
Csatlakozási lehetőségek: Dupla csatlakozó elöl 1...35 mm² merev, Dupla csatlakozó elöl 1...25 mm² hajlékony, Dupla csatlakozó elöl 1...25 mm² hajlékony érvéghüvellyel, Dupla csatlakozó hátul 1...25 mm² merev, Dupla csatlakozó hátul 1...16 mm² hajlékony, Dupla csatlakozó hátul 1...16 mm² hajlékony érvéghüvellyel
Vezetékcsupaszítási hossz: 14 mm felső vagy alsó csatlakozásnál
Meghúzási nyomaték: 3,5 N.m felső vagy alsó részen
Környezeti jellemzők
Szabványok: EN/IEC 61008-1, EN/IEC 61008-2-1
IP védettségi fokozat: IP20 az IEC 60529 szerint, IP40 (moduláris burkolatban) az IEC 60529 szerint
Szennyezési fokozat: 3
Elektromágneses kompatibilitás: 8/20 µs impulzusállóság, 250 A az EN/IEC 61008-1 szerint
Működési környezeti hőmérséklet: -25...60 °C
Tárolási környezeti hőmérséklet: -40...85 °C
